(EVSE) (kabel ładowania prądu stałego, z wtyczką ładowania pojazdu i wolnym końcem linii, stosowany do szybkiego ładowania
ładowanie pojazdu elektrycznego (EV) przez gniazdo pojazdu CCS 2, które służy do jego zainstalowania
w stacji ładowania pojazdów elektrycznych (EVSE)
Specyfikacja produktu

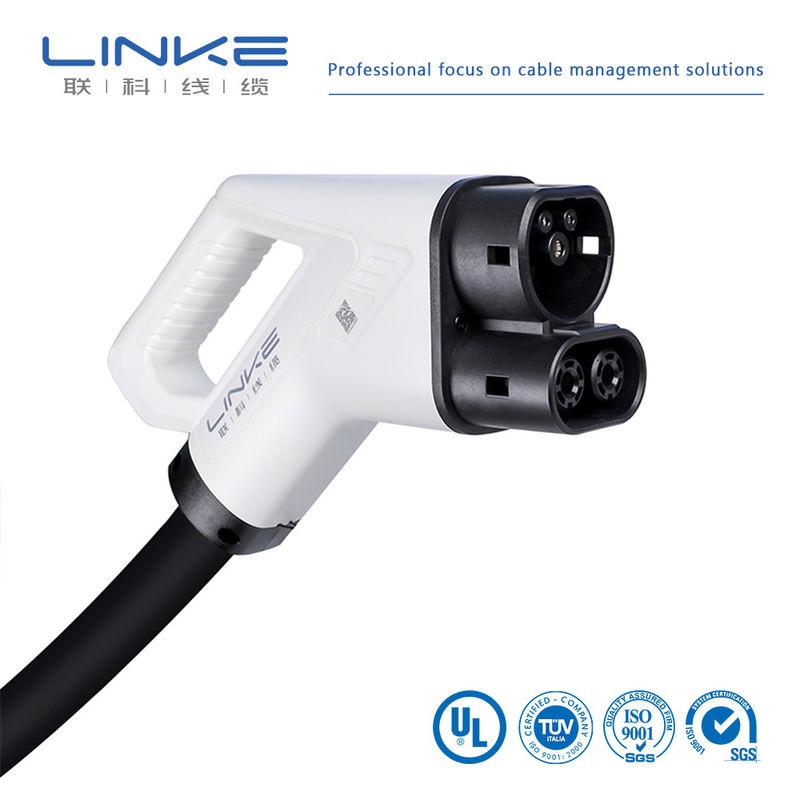

(Skonektor pojazdu CCS-2) 2
1. (typ i opis wtyczki)
Podstawowy typ produktu Prężność nominalna/Prąd Kabel Spec. Średnica zewnętrzna ((mm)
E121-40531X 80A 1000V 2 × 16 + 16 + 6 × 0,75 5
E121-40631X 125A 1000V 2 × 35 + 16 + 6 × 0,75 6
E121-41331X 150A 1000V 2 × 50 + 25 + 6 × 0,75 28 ± 0.8
E121-40731X 200A 1000V 2 × 70 + 35 + 6 × 0,75 ¥ 33,0 ± 0.8
E121-40831X 250A 1000V 2×70(73) + 35+6×0.75 8
2. Opis produktu):
> iec62196 - 3 - 2016 (standard:IEC62196-3-2016);
> Ogólna wodoodporność złącza jest większa
niż IP67);
(Wygląd produktu
nowy projekt, produkt jest zgodny z inżynierią człowieka-maszyny, wygodny uchwyt,
wygodne podczas pracy;)
> (Oporność stykowa i wzrost temperatury szpilki i ferrule nadal spełniają wymagania
wymóg IEC62196-2016 po 10 000 cyklach;)
> (projektowanie wewnętrznej struktury
jest zwięzły, ale nie prosty, który odpowiada rzeczywistym potrzebom produkcji);
Złącze pojazdu CCS-2
(Materiał obudowy wykorzystany w nowych tworzywach sztucznych o wysokiej jakości, w surowych warunkach
W przypadku, gdy produkt jest w stanie utrzymać stabilność i funkcjonalność w środowiskach, w których jest on wprowadzony, nie ma możliwości utrzymania stabilności i funkcjonalności produktu.
3.(Specfikacje techniczne)
(Właściwości elektryczne)
> 1000V DC (napęd nominalny)
> (Prąd nominalny) 80A/125A/150A/200A
> (przeciwpięcie) 3500V prądem przenośnym,@<5mA,&1min
> (opór izolacyjny) 1000MΩ@500V prądu stałego
> (opór stykowy) ≤3mΩ
>
(częstotliwość robocza) 50 Hz
(Właściwości mechaniczne)
> (siła wkładu) < 100N
> (żywotność mechaniczna) >10000 次
(Środowisko operacyjne)
> (zakres temperatury roboczej) -30°C+50°C
> (zakres temperatury otoczenia) -30°C+105°C
> (klasa zanieczyszczenia) 2
(Wskaźnik IP)
> (stopień ochrony) (IP54 dopasowany)
(IP55 niepołączony)
Złącze pojazdu CCS-2
(rozmiar)
(Informacje dotyczące bezpieczeństwa):
( Upewnij się, że wtyczka CCS-2 jest odpowiednio umieszczona w stacji ładowania w
w celu uniknięcia uderzeń, przejazdu lub wszelkich sytuacji, które mogłyby
użyteczność systemu.
C=1500±3%Ω 0,5w
6. (standardy wdrażania)
> IEC 62196-1-2016
> IEC 62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Złącze nie nadaje się do produkcji i
rozbijanie obwodu elektrycznego pod obciążeniem.
z blokadą (urządzeniem zatrzymującym) po zakończeniu montażu.)
