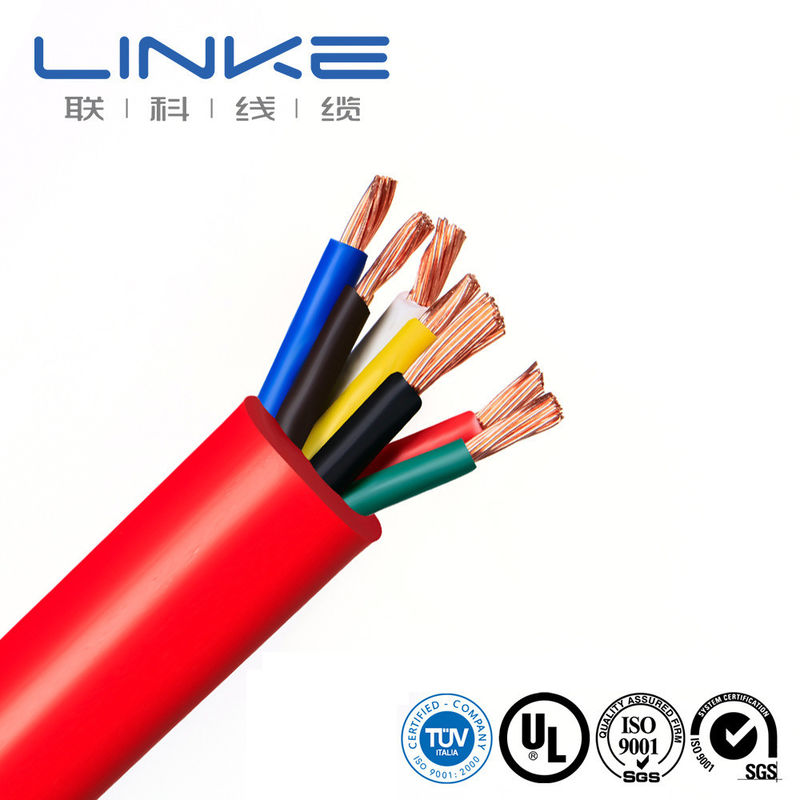

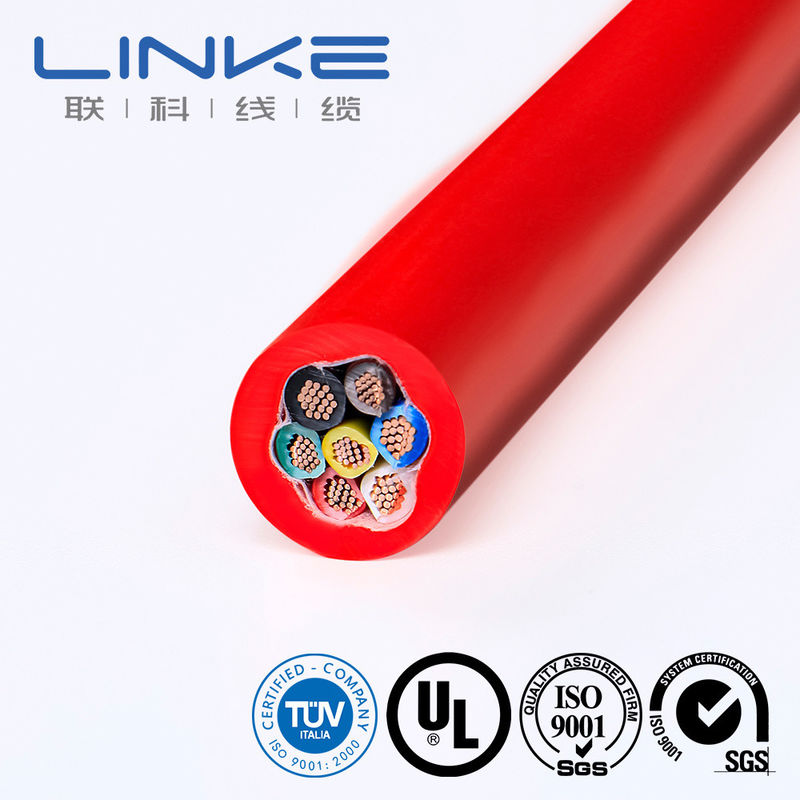

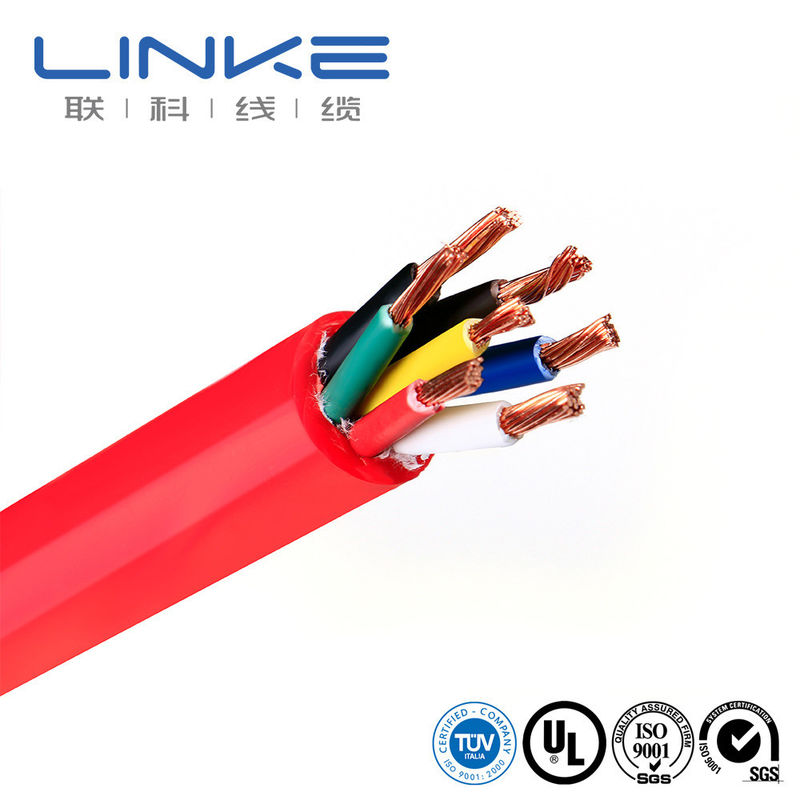

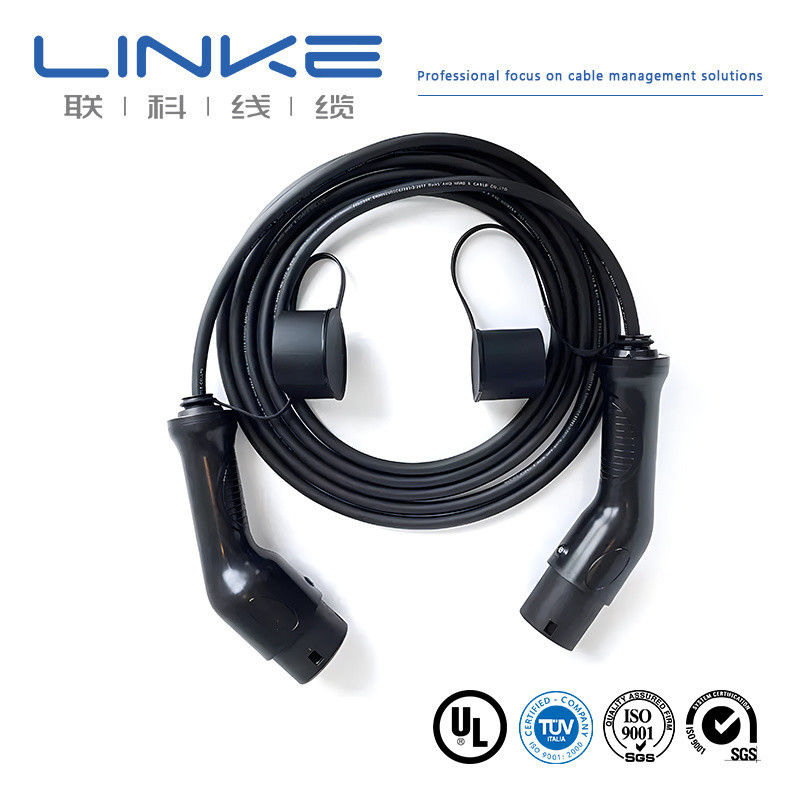

Kabel szybkiego ładowania prądu stałego o wysokiej wydajności o elastycznej konstrukcji i wysokiej mocy prądu dla pojazdów elektrycznych.

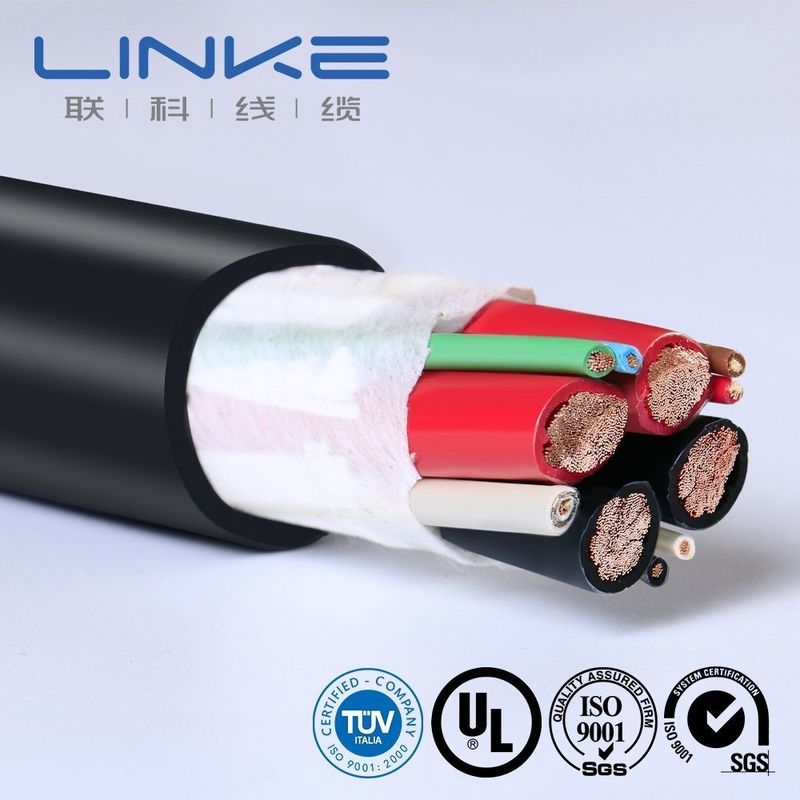

Kabel do ładowania prądu stałego: 350A. 1/0AWG x 4C + 18AWG (CP: osłona) 1C + 14AWG × 1C + 18AWG x 2P + 18AWG x 1C.
Ten kabel do szybkiego ładowania pojazdów elektrycznych DC 350 amperów został zaprojektowany do zastosowań ładowania o wysokiej wydajności.
Zaprojektowany z doskonałymi właściwościami izolacyjnymi, ten kabel spełnia rygorystyczne standardy dotyczące opóźnienia płomienia, odporności na olej, odporności na starzenie się i elastyczności.dostarcza duży prąd wyjściowy, duża moc i szybkie prędkości ładowania.
| Parametry | Specyfikacja |
|---|---|
| Napęd nominalny | 1000 V prądu stałego |
| Temperatura nominalna | Płaszcz: -40°C do 90°C Izolacja: od -40°C do 125°C |
| Maksymalna odporność przewodnika (20°C) | A: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D&E: 26Ω/km |
| Odporność na napięcie izolacyjne (rdzeń A i B, 10 m) | AC 2,5kV/5min, prąd przecieku ≤5mA |
| Zakończone przewody wytrzymają napięcie (rdzeń A do A i B, 10 m) | AC 3,5 kV/15min, prąd przecieku ≤5mA |
| Minimalna odporność izolacyjna (20°C, rdzeń A do A&B) | 500MΩ.km |
| Nieruchomości | Specyfikacja |
|---|---|
| Wytrzymałość na rozciąganie | ≥ 20 MPa |
| Wydłużenie | ≥ 300% |
| Starość | 110±1°C×168h |
| Odsetek pierwotnej wytrzymałości na rozciąganie | ≤ ± 30% |
| Odsetek pierwotnego wydłużenia | ≤ ± 30% |
| Badanie płomieniem | GB/T 18380.12-2008 |
| Badanie ciśnienia wysokiej temperatury | ≤ 50% |
| Badanie uderzenia cieplnego | Bez pęknięć. |
| Badanie zgodności | GB/T 33594 |
| Badanie odporności na rozbicie | GB/T 33594 |
| Wykrzywione wokół testu | GB/T 33594 |
| Minimalny promień zakrętu | 6×OD |
| Odporność na ścieranie | ≥ 2000 razy |
| Sztuczne badanie pogody | GB/T 33594 |
| Badanie uderzeniowe w niskich temperaturach | -40°C x 16H, bez pęknięć |
| Odporność na substancje chemiczne | GB/T 33594 |
| Kwas chemiczny stresujący | roztwór alkaliczny kwasu N-oksalowego, roztwór wodorotlenku sodu N: GB/T 33594 |
| Pojazd w ruchu | Wymogi i metody badań zgodne z GB/T 20234.1-2015 7.21 |
| Rodzaj | Przewodnik (mm2) | Struktura (n/mm) | Przewodnik DIA (mm) | Materiał | Gęstość (mm) | Materiał izolacyjny | OD izolacji (mm) | Oporność przewodnika w temperaturze 20°C (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1.5 | 48 na 0.20 | 1.60 | Miedź | 0.6 | Silikon | 2.90±0.15 | ≤ 12.7 |
| EV-YJ | 2.5 | 80 na 0.20 | 2.06 | Miedź | 0.7 | Silikon | 3.50±0.15 | ≤ 7.60 |
| EV-YJ | 4 | 128/0.20 | 2.62 | Miedź | 0.8 | Silikon | 4.30±0.15 | ≤ 4.71 |
| EV-YJ | 6 | 196/0.20 | 3.50 | Miedź | 0.8 | Silikon | 5.10±0.20 | ≤ 3.14 |
| EV-YJ | 10 | 322/0.20 | 4.50 | Miedź | 1.00 | Silikon | 6.70±0.20 | ≤ 1.82 |
| EV-YJ | 16 | 513/0.20 | 5.70 | Miedź | 1.10 | Silikon | 8.00±0.30 | ≤ 1.16 |
| EV-YJ | 25 | 798/0.20 | 7.10 | Miedź | 1.3 | Silikon | 90,80±0.30 | ≤ 0.743 |
| EV-YJ | 35 | 1121/0.20 | 8.50 | Miedź | 1.3 | Silikon | 11.40±0.30 | ≤ 0.527 |
| EV-YJ | 50 | 1596/0.20 | 10.10 | Miedź | 1.50 | Silikon | 13.50±0.30 | ≤ 0.368 |
| EV-YJ | 70 | 2242/0.20 | 12.10 | Miedź | 1.50 | Silikon | 15.50±0.40 | ≤ 0.259 |
| EV-YJ | 95 | 3034/0.20 | 14.10 | Miedź | 1.50 | Silikon | 17.50±0.50 | ≤ 0.196 |
Linke Cable Technology Co., Ltd jest wiodącym producentem kabli i przewodów w Chinach z ponad 10-letnim doświadczeniem w branży.i wprowadzania do obrotu wysokiej jakości kabli, dostarczamy kompleksowe rozwiązania kablowe dla światowych rynków.
W Linke Cable stosujemy podejście inżyniera do inżyniera w celu opracowania doskonałych rozwiązań kablowych, które zwiększają wydajność produktu i poprawiają jakość życia.
| Marka | W lewo | Sekcja poprzeczna (mm2) | 0.01-500 mm2 |
|---|---|---|---|
| Wskaźnik drutu (AWG) | [np. 24AWG, 28AWG] | Kierowca | Miedź w puszkach/miedź goła, w zależności od wymagań klienta |
| Materiał izolacyjny | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał do kurtki | [PVC/PU/Kauczuk/Praid/ itd.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68 itd. | Długość na zamówienie | [np. tolerancja 1m, 3ft, 5m ± 5%] |
| Rodzaj kabla | [Medyczne/Energetyczne/Audio/Koaxialne/Elektryczne/Automotive/Zapasowanie energii// itd.] | Osłony | [Ochrona/Nieochrona/Ochrona] |
| Impedancja | [np. 75Ω (w przypadku kabli skoaksialnych) ] | Drukowanie/logo | [Teks/Etiketa/Logo, maksymalnie 20 znaków] |
| Radiusz zgięcia | [np. średnica kabla ≥ 5 ×] | Obecny rating | [np. 5A] |
| Poziom napięcia | [np. 30V AC/DC] | Materiał złącza | [Złote/Nickelowane/Bramkowe/ itd.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Włóczno | XLPE lub PE lub PVC KAUTRY |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Pantone/ itd.] |
| temperatury | Minus -70°C do 350°C ((-70°C ~ 350°C) | Pakiet | Rolowanie/sklatka/płytka/przeznaczenie |
| Usługi wspierające | przewody niestandardowe, rozwiązania od końca do końca, w tym precyzyjne cięcie, kręcenie i montaż sznurków (określ materiał,np. miedź/nikel) | ||
| Nie, nie, nie. | Element testowy | Warunki badania | Wymóg badania | Dane z badań | Wynik |
|---|---|---|---|---|---|
| 1 | Inspekcja konstrukcji | 1. Zgodnie z tabelą rozmiarów drutu2. | Zgodność z tabelą rozmiarów drutu | Odniesienie do dokumentacji badania | Przejście |
| 2 | Wstrząs cieplny | Wyrzucić próbkę na pręt żelazny określonej wielkości, umieścić w piecu do starzenia się w określonej temperaturze przez 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę | Brak pęknięć na powierzchni próbki | Brak pęknięć | Przejście |
| 3 | Deformacja cieplna | 1Mierzyć grubość próbki (znaczyć pozycję pomiarową) 2. Umieścić próbkę i urządzenie badawcze w piecu do starzenia w celu przegrzania w określonej temperaturze przez 1 godzinę3.Próbkę umieszcza się pod kolumną ciśnienia urządzenia badawczego przez 1 godzinę4. ponownie zmierzyć grubość próbki w tej samej pozycji | 1. próbka nie może zostać popękana przez kolumnę ciśnienia lub wystawić przewodnika2. zmniejszenie grubości ≤ 50% | Odniesienie do dokumentacji badania | Przejście |
| 4 | FT2 | Wykorzystanie standardowego płomienia na wysokości 125 mm raz | 1Płomień nie może rozprzestrzeniać się wzdłuż swojej długości. | Odniesienie do dokumentacji badania | Przejście |
| 5 | Starzenie się | 1. Weź pięć sekcji pokrywy o długości 200 mm2. Umieść próbki w piecu do starzenia w temperaturze 158°C przez 168 godzin. Po wyjęciu próbek umieszcz je w temperaturze pokojowej 23±5°C przez 16 godzin.Następnie sprawdź wydłużenie przy zerwaniu i wytrzymałość na rozciąganie | 1. wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem2. wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm2, wytrzymałość na rozciąganie po starzeniu ≥ 80% przed starzeniem | Odniesienie do dokumentacji badania | Przejście |
| 6 | Cold Bend | Przechowywać próbkę w pudełku niskotemperaturowym w określonej temperaturze przez 4 godziny, próbkę wiatru na pręcie żelaznym określonej wielkości z określonymi skrętami,całkowite owijanie w ciągu 30 sekund po wyjęciu próbki z pudełka o niskiej temperaturze | Brak pęknięć na powierzchni próbki | Brak pęknięć | Przejście |
| 7 | Opór przewodnika | Mierzenie oporu przewodnika rdzenia o długości jednego metra za pomocą miernika oporu prądu stałego | Przy temperaturze 20°C opór 8AWG ≤ 2,23Ω/km | Odniesienie do dokumentacji badania | Przejście |
