Miejsce pochodzenia:
DONG GUN Chiny
Nazwa handlowa:
LINKE CABLE
Orzecznictwo:
3C，UL，TPU，TPV, UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo
Wideo
Przegląd

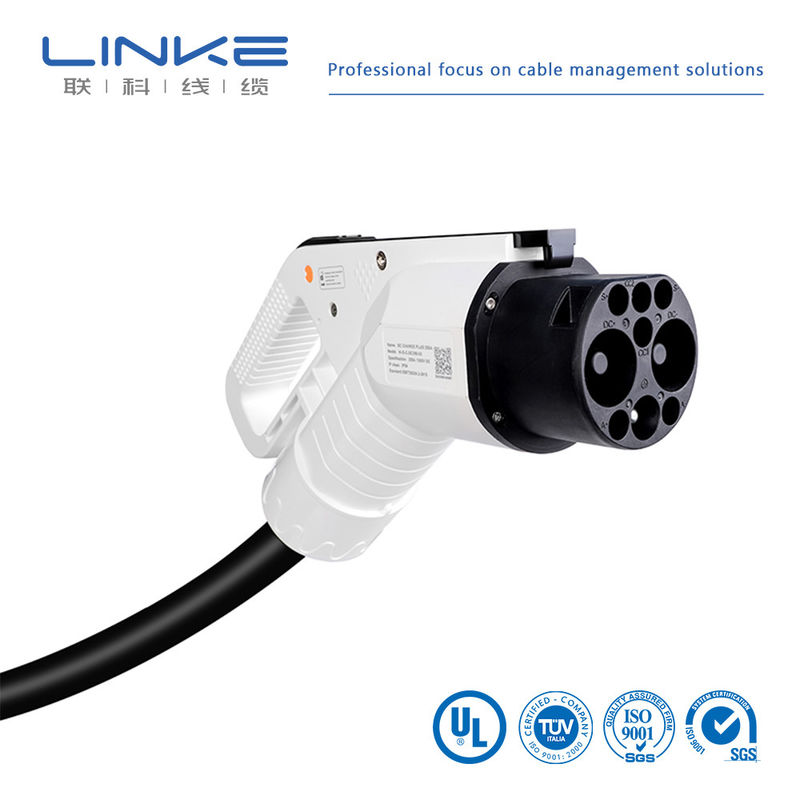

Nasz kabel do ładowania AC jest zgodny ze standardami IEC 62196-1:2022 i IEC 62196-2:2022, z dobrym
ergonomicznym projektem i pięknym wyglądem. Produkt ma doskonały stopień ochrony,
stopień ochrony złącza pojazdu osiąga IP67, a stopień ochrony w połączeniu z
gniazdem pojazdu wynosi IP54. Terminal ze stopu miedzi, posrebrzany na powierzchni, materiał
powłoki termoplastycznej klasy V0, długość przewodu i prąd znamionowy można dostosować do
wymagań klienta.
Parametry
. Napięcie znamionowe: 220V AC (jednofazowe)/380V AC (trójfazowe)
. Prąd znamionowy: 16A, 32A
. Temperatura otoczenia: -35℃— 55℃
. Wilgotność otoczenia: 5%—95%
. Stopnie IP: IP67 (złącze pojazdu); IP54 (połączenie gniazda lub złącza)
. Materiał zewnętrznej osłony kabla: TPE
. Struktura kabla:
n jednofazowe 16A: 3 ×2.5mm²+1×0.75mm² OD =11mm
n jednofazowe 32A: 3 ×6mm²+1×0.75mm² OD =13.5mm
n trójfazowe 16A: 5 ×2.5mm²+1 ×0.75mm² OD =13.5mm
n trójfazowe 32A: 5 ×6mm²+1 ×0.75mm² OD =16.5mm
. Siła wkładania/wyjmowania: 10N-100N
. Przejechanie pojazdu: 10000N
. Materiał złącza: PC, PA
. Klasa palności: UL94 V-0
. Terminal przyłączeniowy: Mosiądz, posrebrzany
. Rezystancja izolacji: ≥100MΩ
. Wytrzymałość dielektryczna: 2000VAC 1min
. Cykle wkładania/wyjmowania: >10000 razy
Schemat połączeń
Wartość parametrów elektrycznych i definicja funkcji styku
|
|
Napięcie i prąd znamionowy |
Definicja funkcji |
| 1-(L1) | 250 V 10 A/16 A/32 A | Zasilanie AC (jednofazowe) |
| 440 V 16 A/32 A/63 A | Zasilanie AC (trójfazowe) | |
| 2-(L2) | 440 V 16 A/32 A/63 A |
Zasilanie AC (trójfazowe) |
| 3-(L3) | 440 V 16 A/32 A/63 A | Zasilanie AC (trójfazowe) |
| 4-(N) | 250 V 10 A/16 A/32 A | Neutralny (jednofazowy) |
| 440 V 16 A/32 A/63 A | Neutralny (jednofazowy) | |
| 5-(PE) | PE | |
| 6-(PP) | 0V~30V2A |
kontakt zbliżeniowy |
| 7-(CP) | 0V~30V2 A | pilot sterujący |
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Rozmiar drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/Kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Dostosowana długość | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowany oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Drukowanie/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5× średnica kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, Gniazdo 3.5mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Dostosowany Pantone/itp.] |
| temperatura | Minus-70℃ do 350℃ (-70℃ ~ 350℃) | Opakowanie | Rolka/pudełko/płyta/Dostosowane |
| Usługi wsparcia | niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowany) | ||
Certyfikaty jakości
Nasze produkty spełniają następujące międzynarodowe standardy:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Pojedynczy przewód, izolacja termoplastyczna)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń
Wytłaczany PVC z izolacją, znamionowy 105℃, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2
Wytłaczany kabel z płaszczem nieintegralnym z PVC, znamionowy 105℃, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Wytłaczany kabel z płaszczem nieintegralnym z TPU, znamionowy 80℃, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Najczęściej zadawane pytania
Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię w Shenzhen.
Jak mogę uzyskać próbkę do przetestowania Twojej jakości?
Próbki są dla Ciebie bezpłatne. Od nowych klientów oczekuje się opłacenia kosztów kuriera.
Jakie jest Twoje minimalne zamówienie?
Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.
Czy mogę otrzymać zniżkę?
Zależy to od Twojej ilości. Możemy udzielić zniżki i pokryć koszty transportu. Prosimy o kontakt.
Czy Twoja firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę Twojej firmy, a nawet dostosować kartę jakości, aby promować Twoją firmę.
