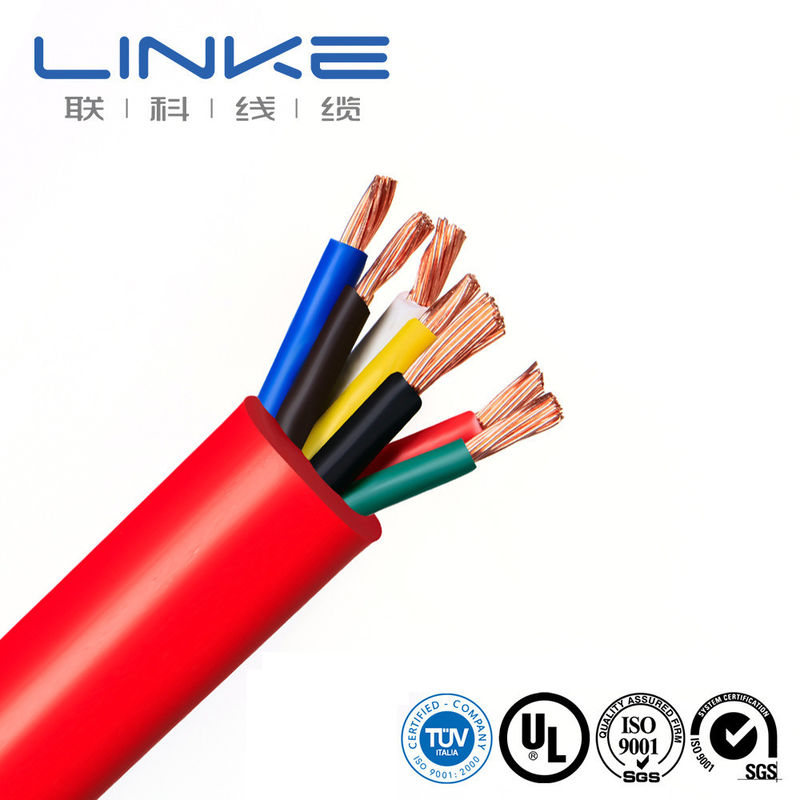

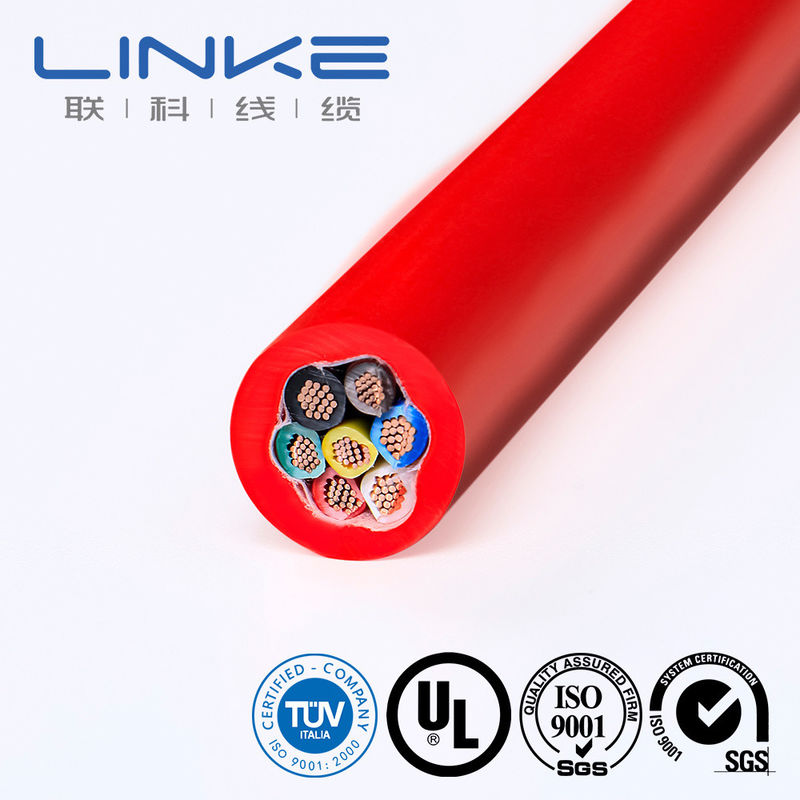

Wysokowydajny kabel do szybkiego ładowania prądem stałym o elastycznej konstrukcji i wysokim prądzie znamionowym dla pojazdów elektrycznych.

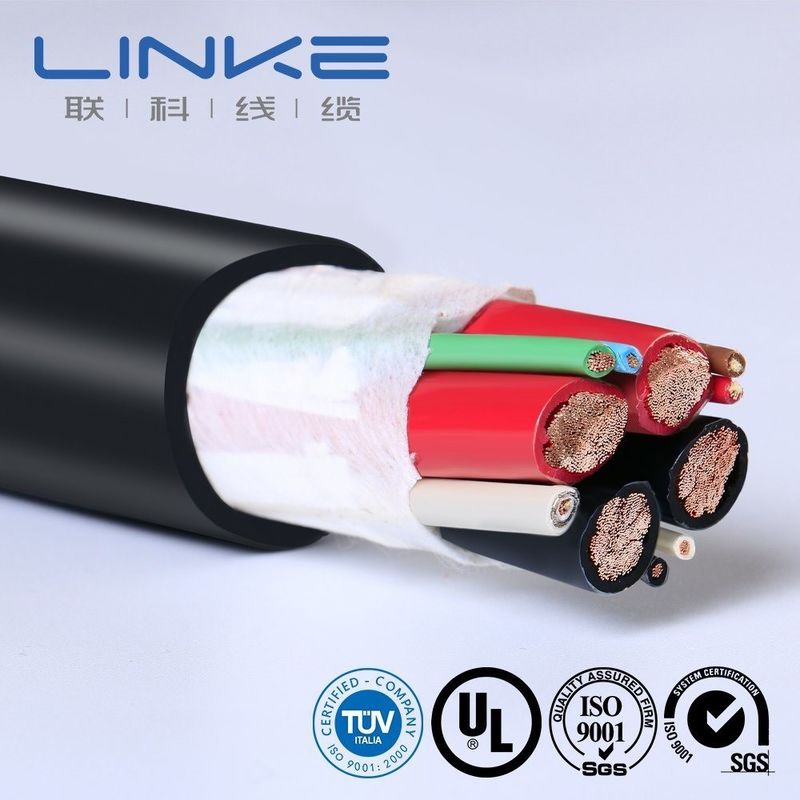

Kabel do ładowania prądem stałym: 350A | 1/0AWG x 4C + 18AWG (CP: ekranowanie)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm TPE Sheath
Ten szybki kabel do ładowania pojazdów elektrycznych prądem stałym o mocy 350 amperów jest przeznaczony do zastosowań wymagających wysokiej wydajności ładowania. Zespół kablowy obejmuje:
Zaprojektowany z doskonałymi właściwościami izolacyjnymi, ten kabel spełnia rygorystyczne normy dotyczące trudnopalności, odporności na olej, odporności na starzenie i elastyczności. Posiada certyfikat UL dla rynku amerykańskiego, zapewnia duży prąd wyjściowy, wysoką moc i szybkie ładowanie.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | DC 1000V |
| Temperatura znamionowa | Płaszcz: -40°C do 90°C Izolacja: -40°C do 125°C |
| Maksymalna rezystancja przewodnika (20°C) | A: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D&E: 26Ω/km |
| Wytrzymałość izolacji na napięcie (rdzeń A i B, 10m) | AC 2,5kV/5min, prąd upływu ≤5mA |
| Wytrzymałość kompletnego kabla na napięcie (rdzeń A do A i B, 10m) | AC 3,5kV/15min, prąd upływu ≤5mA |
| Minimalna rezystancja izolacji (20°C, rdzeń A do A&B) | 500MΩ.km |
| Właściwość | Specyfikacja |
|---|---|
| Wytrzymałość na rozciąganie | ≥20MPa |
| Wydłużenie | ≥300% |
| Stan po starzeniu | 110±1°C×168h |
| Procent oryginalnej wytrzymałości na rozciąganie | ≤±30% |
| Procent oryginalnego wydłużenia | ≤±30% |
| Test palności | GB/T 18380.12-2008 |
| Test ciśnienia w wysokiej temperaturze | ≤50% |
| Test udaru cieplnego | Brak pęknięć |
| Test kompatybilności | GB/T 33594 |
| Test odporności na zgniatanie | GB/T 33594 |
| Test zginania | GB/T 33594 |
| Minimalny promień zgięcia | 6×OD |
| Odporność na ścieranie | ≥2000 razy |
| Test sztucznego starzenia | GB/T 33594 |
| Test udarności w niskiej temperaturze | -40°C×16H, brak pęknięć |
| Odporność na chemikalia | GB/T 33594 |
| Naprężenia chemiczne Kwas | Roztwór zasadowy N-kwasu szczawiowego, roztwór zasadowy N-wodorotlenku sodu: GB/T 33594 |
| Toczenie pojazdu | Wymagania i metody badań zgodne z GB/T 20234.1-2015 7.21 |
| Typ | Przewodnik (mm²) | Struktura (N/mm) | Średnica przewodu (mm) | Materiał | Grubość (mm) | Materiał izolacji | Średnica izolacji (mm) | Rezystancja przewodu w 20°C (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1,5 | 48/0,20 | 1,60 | Miedź | 0,6 | Silikon | 2,90±0,15 | ≤12,7 |
| EV-YJ | 2,5 | 80/0,20 | 2,06 | Miedź | 0,7 | Silikon | 3,50±0,15 | ≤7,60 |
| EV-YJ | 4 | 128/0,20 | 2,62 | Miedź | 0,8 | Silikon | 4,30±0,15 | ≤4,71 |
| EV-YJ | 6 | 196/0,20 | 3,50 | Miedź | 0,8 | Silikon | 5,10±0,20 | ≤3,14 |
| EV-YJ | 10 | 322/0,20 | 4,50 | Miedź | 1,00 | Silikon | 6,70±0,20 | ≤1,82 |
| EV-YJ | 16 | 513/0,20 | 5,70 | Miedź | 1,10 | Silikon | 8,00±0,30 | ≤1,16 |
| EV-YJ | 25 | 798/0,20 | 7,10 | Miedź | 1,3 | Silikon | 9,80±0,30 | ≤0,743 |
| EV-YJ | 35 | 1121/0,20 | 8,50 | Miedź | 1,3 | Silikon | 11,40±0,30 | ≤0,527 |
| EV-YJ | 50 | 1596/0,20 | 10,10 | Miedź | 1,50 | Silikon | 13,50±0,30 | ≤0,368 |
| EV-YJ | 70 | 2242/0,20 | 12,10 | Miedź | 1,50 | Silikon | 15,50±0,40 | ≤0,259 |
| EV-YJ | 95 | 3034/0,20 | 14,10 | Miedź | 1,50 | Silikon | 17,50±0,50 | ≤0,196 |
Linke Cable Technology Co., Ltd jest wiodącym producentem drutów i kabli w Chinach z ponad 10-letnim doświadczeniem w branży. Specjalizując się w badaniach, rozwoju, produkcji i marketingu wysokiej jakości kabli, zapewniamy kompleksowe rozwiązania kablowe dla rynków światowych.
W Linke Cable stosujemy podejście inżynier-inżynier do opracowywania doskonałych rozwiązań kablowych, które poprawiają wydajność produktu i jakość życia.
| Marka | LINKE | Przekrój (mm²) | 0,01-500mm² |
|---|---|---|---|
| Rozmiar drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/kauczuk/oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Samochodowy/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Drukowanie/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień zgięcia | [np. ≥5× średnica kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, gniazdo 3,5 mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/Niestandardowe |
| Usługi wsparcia | niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) | ||
| Nie. | Przedmiot testu | Warunki testu | Wymagania testowe | Dane testowe | Wynik |
|---|---|---|---|---|---|
| 1 | Inspekcja struktury | 1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej | Zgodność z tabelą rozmiarów drutu | Patrz protokół testowy | Zaliczone |
| 2 | Szok termiczny | Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie zaobserwować próbkę | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 3 | Odkształcenie cieplne | 1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieścić próbkę pod kolumną naciskową przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji | 1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Zmniejszenie grubości ≤ 50% | Patrz protokół testowy | Zaliczone |
| 4 | FT2 | Zastosować standardowy płomień na wysokości 125 mm raz | 1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne | Patrz protokół testowy | Zaliczone |
| 5 | Starzenie | 1. Wziąć pięć odcinków płaszcza o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie | 1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem | Patrz protokół testowy | Zaliczone |
| 6 | Zimne zginanie | Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 7 | Rezystancja przewodu | Zmierz rezystancję metrowego przewodnika rdzeniowego za pomocą miernika rezystancji prądu stałego | W temperaturze 20°C rezystancja 8AWG ≤ 2,23Ω/km | Patrz protokół testowy | Zaliczone |
