Standard referencyjny: UL 2263
Numer UL: E364879
|
Budowa
|
Cechy
|
|
1- Konduktor.
|
Temperatura znamionowa:-50°C-105°C
|
|
Materiał: Gorąca miedź
|
Napęd znamionowy:1000V
|
|
2.Izolacja
|
Oporność przewodnika ((w temperaturze 20°C):8AWG≤2,23Ω/km;10AWG≤3,51Ω/km;16AWG≤14,1Ω/km;Metoda badania Zgodność z normą UL 2556
|
|
Materiał: TPE
|
15°C Odporność na izolację:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Metoda badania Zgodność z normą UL 2556
|
|
CśmierdzącyCzarny,czerwony,zielony/żółty lub inne
|
Władowanie dielektryczne:4.0kVKlimatyzator/1 min.(8AWG),3.0KV AC/1 min.(10AWG), 2.0KV AC/1 min.(16AWG)Nie ma awarii..Metoda badania Zgodność z normą UL 2556
|
|
3- Wypełniacz.
|
Promień gięcia Min:≥6OD.
|
|
Materiał: przędza bawełniana
|
Wstrząs ciepły:150°C/1h Brak pęknięć Metoda badawcza Zgodność z UL 2556
|
|
4- Taśma.
|
Badanie płomieniem:FT1.Metoda badania Zgodność z normą UL 2556
|
|
Materiał: Tkaniny nienasycone
|
Wytrzymałość na rozciąganie izolacji:Przed starzeniem 5.5Mpa;Po starzeniu(136°C/168H) ≥75% oryginalne.Metoda badania Zgodność z normą UL 2556
|
|
5- Szyja.
|
Wydłużenie izolacji:Przed starzeniem się200%Po starzeniu się(136°C/168H) ≥75% oryginalne.Metoda badania Zgodność z normą UL 2556
|
|
Materiał: TPE
|
Wytrzymałość na rozciąganie kurtki:Przed starzeniem 8,3Mpa;Po starzeniu(136°C/168H) ≥75% oryginalne.Metoda badania Zgodność z normą UL 2556
|
|
Kolor: Czarny lub pomarańczowy
|
Wyciąganie płaszcza:Przed starzeniem się200%Po starzeniu się(136°C/168H) ≥75% oryginalne.Metoda badania Zgodność z normą UL 2556
|
|
|
Badanie gięcia na zimno:-40°C/4H, bez pęknięć.Metoda badania Zgodność z normą UL 2556
|
|
|
Badanie wstrząsowe na gorąco:150°C/1H, brak pęknięć.Metoda badania Zgodność z normą UL 2556
|
|
Rodzaj
|
Główne linie Rozmiar & E
|
Rozmiar linii sygnałowych
|
Dopuszczalna ampacity@20°C Ref. otoczenia.
|
Powyżej średnicy Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW ((20AGW/18AGW/16AGW) 0-6
|
32A
|
12.0±0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
130,8±0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48A
|
15.0±0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
180,9±0.5
|
|
EVC 1005
|
3AGW/4+12AGW(14AGW/10AGW)
|
18AGW ((20AGW/22AGW) 0-8
|
170A ((200A)
|
280,3±1.0
|
|
EVC 1006
|
2AGW/4+12AGW(14AGW/10AGW)
|
200A ((250A)
|
31.0±1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW(14AGW/10AGW)
|
300A-350A
|
36.5±1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120A
|
21.0±1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A ((300A)
|
34.0±1.0
|
UL 2263 Kabel ładowania EV (odpowiedni dla CCS1)
Standard referencyjny: UL 2263
Numer UL: E364879
| Budowa |
Cechy |
| 1- Konduktor. |
Temperatura znamionowa: -40°C-105°C |
| Materiał: Gorąca miedź |
Napęd znamionowy: 300V, 600V lub 1000V |
| 2.Izolacja |
Badanie płomieniem: metoda badania VW-1 Zgodność z normą UL 2556 |
| Materiał: TPE |
Min: Promień gięcia: ≥6*OD |
| kolor:Czarny,czerwony,zielony/żółty lub inny |
Władowanie dielektryczne: 1,5 kVac/1min. Bez metody badania awarii Zgodność z normą UL 2556 |
| 3- Wypełniacz. |
Zgięcie na zimno: -40°C/4h Bez pęknięć Metoda badawcza Zgodność z normą UL 2556 |
| Materiał: przędza bawełniana |
Wstrząs ciepły:150°C/1h Brak pęknięć Metoda badawcza Zgodność z UL 2556 |
| 4- Taśma. |
Odporność na olej:IRM902, 60°C/168h Wyciąganie i wydłużenie ≥ 70% |
| Materiał: Tkaniny nienasycone |
Odporność na rozbicie:S≤12AWG 4,45kN, 12AWG
|
| 5- Szyja. |
Odporność na warunki pogodowe: 720 na rentgenometrze, bez pęknięć. |
| Materiał: TPE |
Wymagania środowiskowe: Zgodność z RoHS |
| Kolor: Czarny lub pomarańczowy |
|
| Rodzaj |
Wielkość |
Przewodnik na strumieniu OD mm Ref. |
Maksymalny opór przewodnika mΩ/m@20°C |
Dopuszczalna cichość atmosferyczna @20°C Ref. |
Powyżej średnicy Ref. mm |
Opakowanie M/Rol (Ref.) |
| 600V lub 1000V EVE (TPE) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
100,8±0.5 |
1000m/700# |
| 3×14AWG |
1.9/1.2 |
8.88 |
16A |
110,8±0.5 |
800m/700# |
| 3×12AWG |
2.4/1.2 |
5.58 |
23A |
140,3±0.5 |
500m/700# |
| 3×10AWG |
3.0/1.2 |
3.51 |
32A |
150,6±0.5 |
500m/700# |
| 2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46A |
200,9±0.8 |
500m/950# |
| 2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
230,4±0.8 |
400m/950# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
110,4±0.5 |
800m/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
| 3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
150,8±0.6 |
500m/700# |
| 2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46A |
200,9±0.8 |
500m/950# |
| 2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
230,4±0.8 |
400m/950# |
| 2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
| 3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
| 3 × 10 AWG + 2 × 18 AWG |
3.0/1.2 |
3.51/22.4 |
32A |
150,8±0.6 |
500m/700# |
| 2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
46A |
200,9±0.8 |
500m/950# |
| 2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
230,4±0.8 |
400m/950# |
| 2 × 4 AWG + 6 AWG + 2 × 18 AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
| 2 × 2 AWG + 4 AWG + 2 × 18 AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
| 2×1/0AWG+2AWG+4×16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG
(2×3/0AWG+4AWG+6X18AWG)
3/0AWG Linia naziemna minimum 4AWG
|
130,05/10.5 |
0.219.349 |
260A |
45.0±1.0 |
150m/1200# |
| 4X1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
450,7±1.2 |
150m/1200# |
| 300V EVJE (TPE) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
| 3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
| 3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
110,4±0.5 |
800m/700# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
110,3±0.5 |
800m/700# |
| 3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
| Liczba przewodów sygnałowych może wynosić 0~6 lub więcej, specyfikacje przewodnika drutu sygnałowego mogą wynosić 16AWG, 18AWG, 20AWG, 22AWG. |
Powyższe specyfikacje produktów, rozmiary i konstrukcje mogą ulec zmianie ze względu na postęp technologiczny.

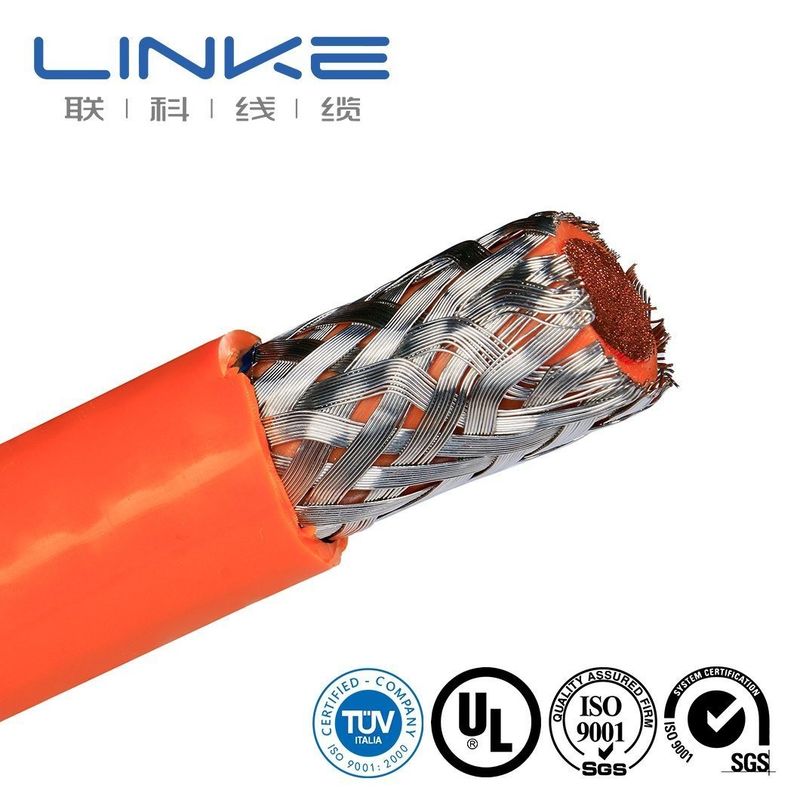

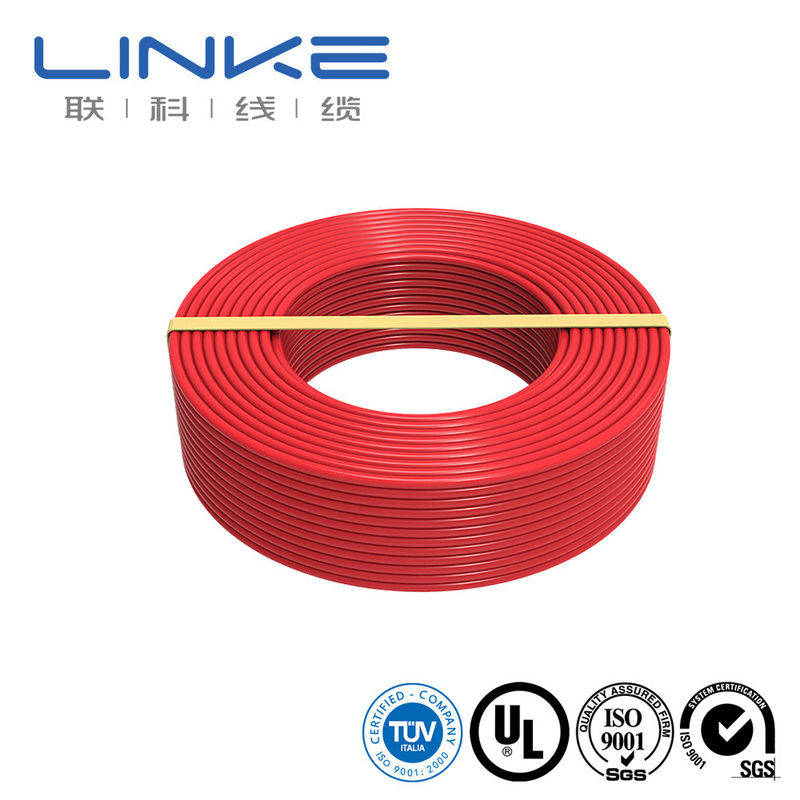

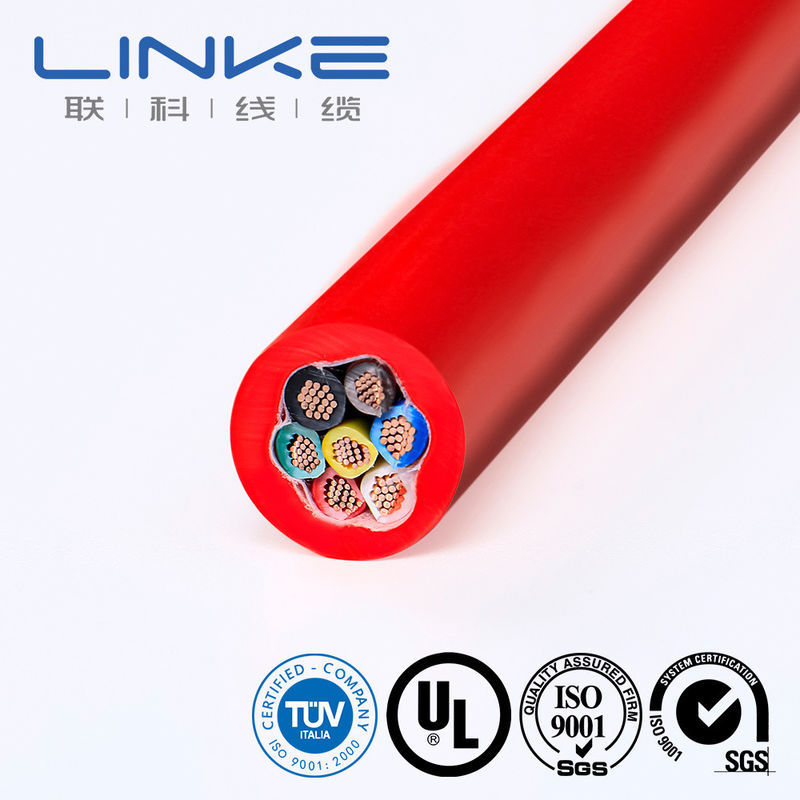

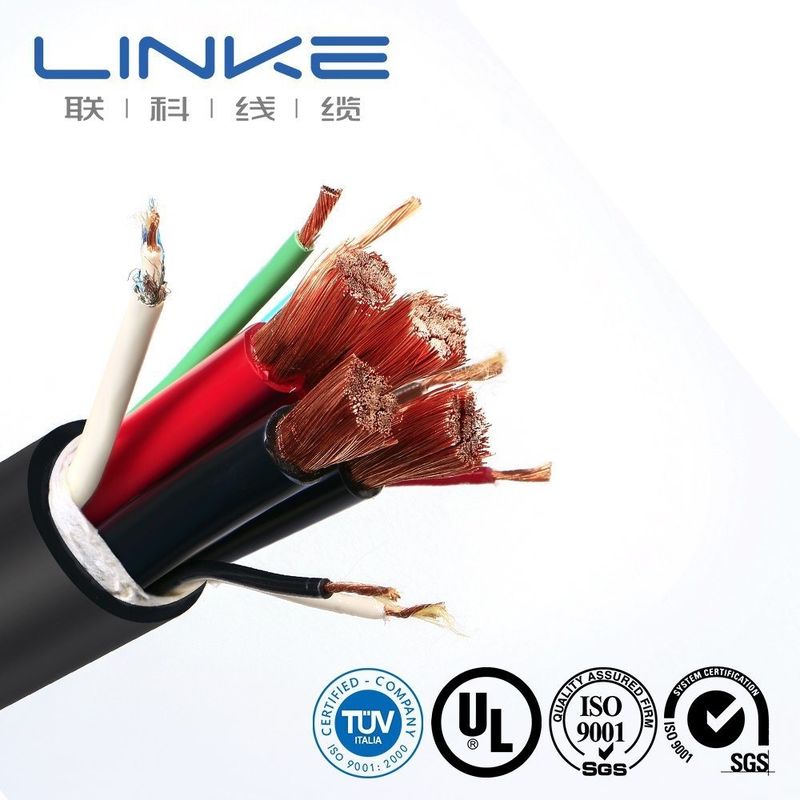

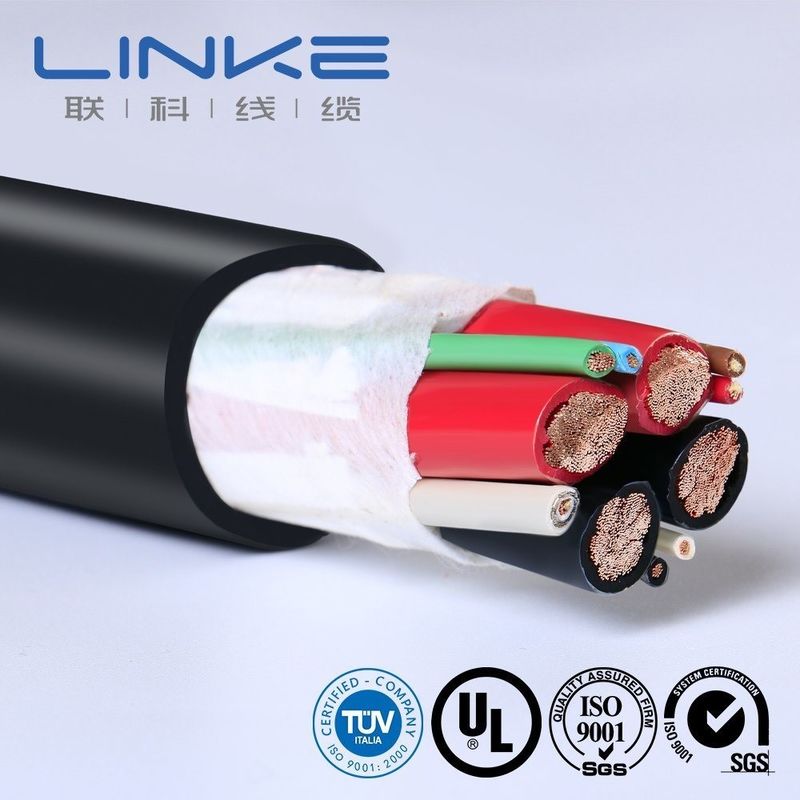

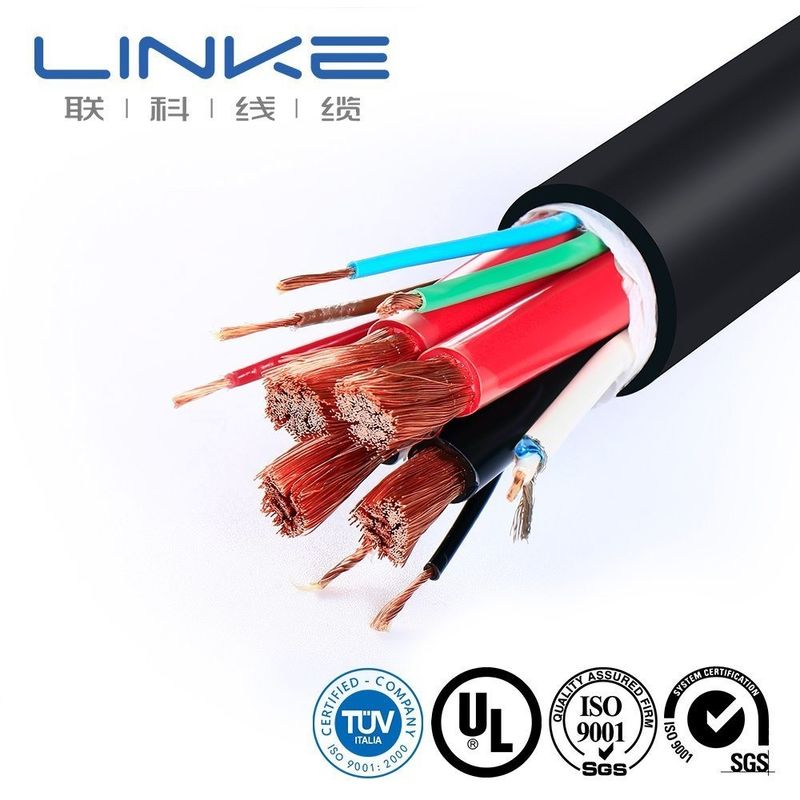

Szczegółowe zdjęcia
