Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo
Wideo
Użycie przewodu do ładowania DC: 350A 1/0AWG x 4C + 18AWG (CP: ekranowanie)1C+ 14AWG×1C + 18AWG x 2P+18AWG x 1C OD=35mm płaszcz TPE

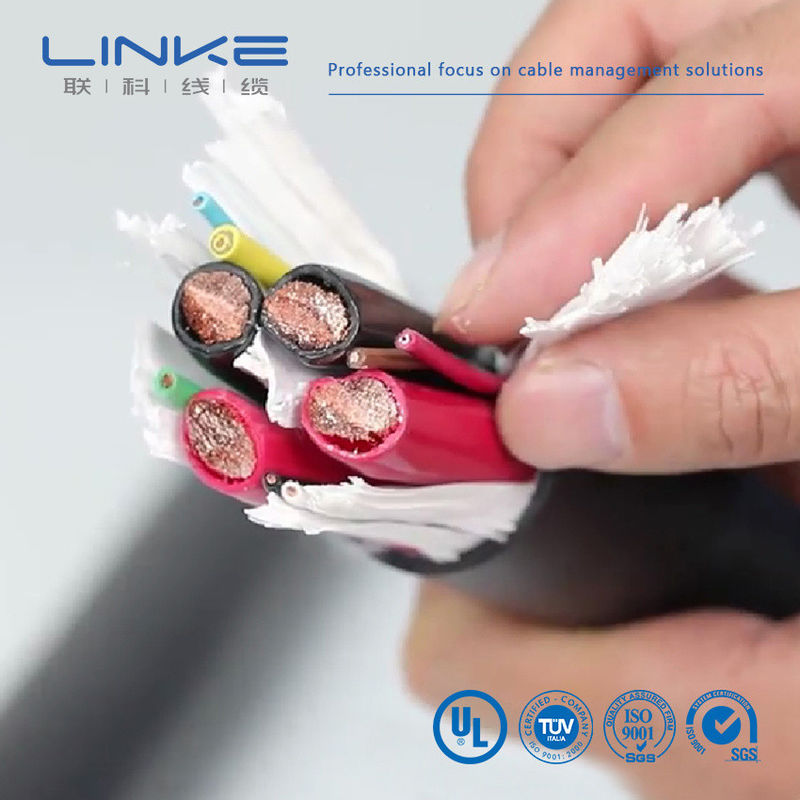

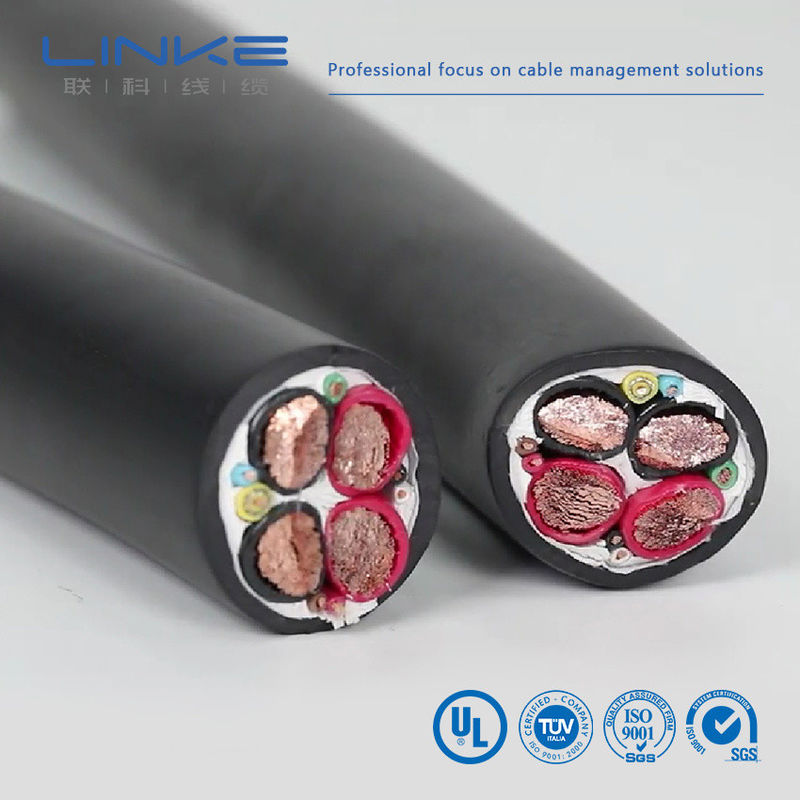

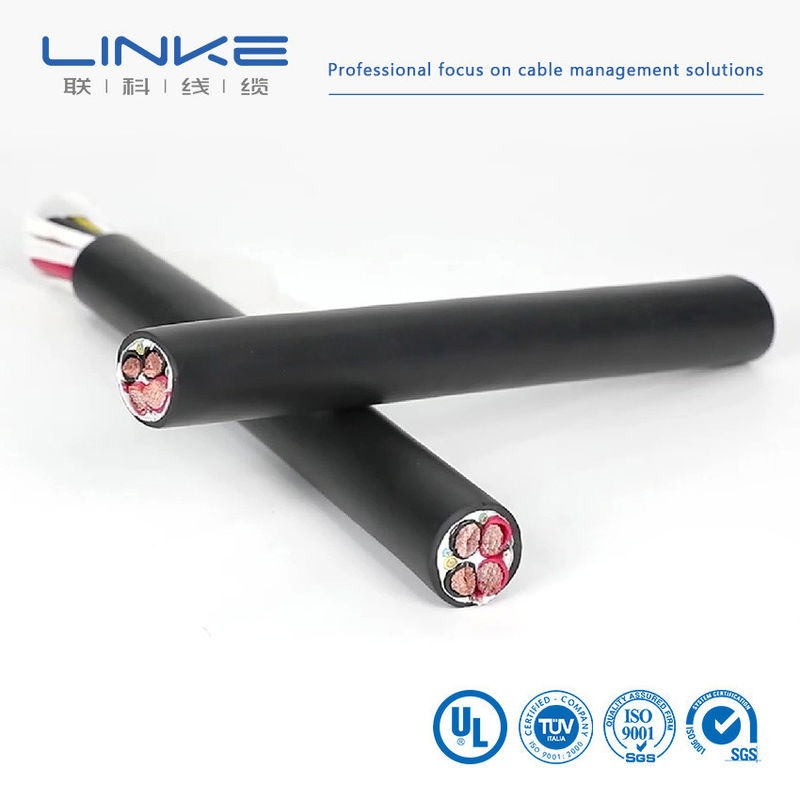

Jest to szybki kabel do ładowania pojazdów elektrycznych DC o natężeniu 350 Amperów. Składa się z 4 przewodów zasilających, jednego zielonego przewodu uziemiającego, jednego żółtego przewodu koncentrycznego, jednego niebieskiego przewodu sterującego, 2 par przewodów sygnałowych. Kabel ma dobre właściwości izolacyjne, które mogą spełniać wymagania norm dotyczące trudnopalności, odporności na olej, odporności na starzenie i łatwości zginania. Jest również zgodny ze standardami UL, eksportowany na rynek amerykański, z zaletami dużego prądu wyjściowego, dużej mocy i szybkiego ładowania.

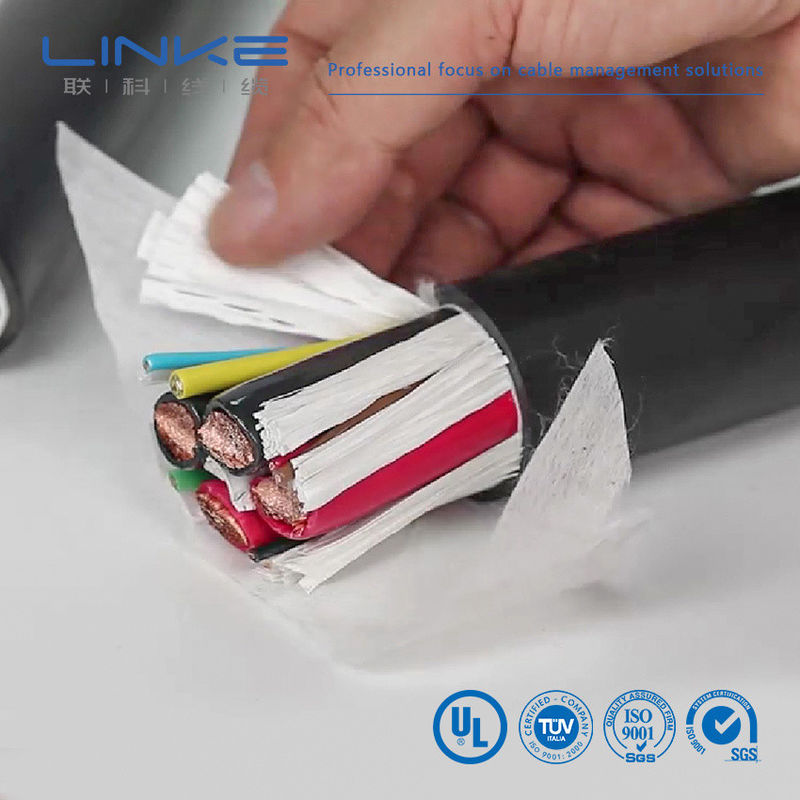

przewodnik+izolacja+wypełnienie+płaszcz+włóknina
| CHARAKTERYSTYKA ELEKTRYCZNA | WŁAŚCIWOŚCI FIZYCZNE | ||||||
| Napięcie znamionowe:DC 1000V | Wytrzymałość na rozciąganie:≥20MPa | Test ciśnieniowy w wysokiej temperaturze:≤50% | |||||
| Temperatura znamionowa:Płaszcz -40~90°C | Wydłużenie:≥300% | Test udaru cieplnego:Brak pęknięć | |||||
| Izolacja -40~125°C | Stan po starzeniu:110±1°C×168h | Test kompatybilności:GB/T 33594 | |||||
| Maks. rezystancja przewodnika (20°C): | Procent oryginalnej wytrzymałości na rozciąganie:≤±30% | Test odporności na zgniatanie:GB/T 33594 | |||||
| A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | Procent oryginalnego wydłużenia:≤±30% | Test zginania:GB/T 33594 | |||||
| Wytrzymałość izolacji na napięcie (rdzeń A&B, 10m): | Test płomienia:GB/T 18380.12-2008 | Min. promień zgięcia:6*OD | |||||
| AC 2.5kV/5min, prąd upływu ≤5mA | Test sztucznego starzenia:GB/T 33594 | Odporność na ścieranie:≥2000 cykli | |||||
| Wytrzymałość napięciowa kompletnego kabla (rdzeń A do A&B, 10m): | Test udaru niskotemperaturowego:-40°C×16H, brak pęknięć | Odporność na chemikalia:GB/T 33594 | |||||
| AC 3.5kV/15min, prąd upływu ≤5mA | Kwas stresu chemicznego: Roztwór kwasu szczawiowego, roztwór wodorotlenku sodu: GB/T 33594 | ||||||
| Min. rezystancja izolacji (20°C, rdzeń A do A&B):500MΩ.km | Toczenie pojazdu:Wymagania i metody testowania powinny być zgodne z GB/T 20234.1-2015 7.21 | ||||||
| Struktura | |||||||||||
| Nr | przewodnik mm2 | izolacja | rezystancja przewodnika 20°C (Ω/KM) | ||||||||
| przewodnik mm2 | Struktura (N/mm) | Średnica przewodnika (mm) | Przewodnik | Grubość (mm) | MATERIAŁ | średnica izolacji (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | miedź | 0.6 | silikon | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | miedź | 0.7 | silikon | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | miedź | 0.8 | silikon | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | miedź | 0.8 | silikon | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | miedź | 1.00 | silikon | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | miedź | 1.10 | silikon | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | miedź | 1.3 | silikon | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | miedź | 1.3 | silikon | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | miedź | 1.50 | silikon | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | miedź | 1.50 | silikon | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | miedź | 1.50 | silikon | 17.50±0.50 | ≤0.196 | |||
2, Niska lepkość wyglądu
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Rozmiar drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień zgięcia | [np. ≥5× średnica kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, gniazdo 3.5mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/niestandardowe |
| Usługi wsparcia | multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) | ||
Niezależne laboratorium • Kompletny sprzęt testujący • Pełna kontrola jakości
Testujemy każdy produkt według ścisłych standardów, aby zapewnić najwyższą jakość i niezawodne działanie.
| Nr | Przedmiot testu | Warunki testu | Wymagania testowe | Dane testowe | Wynik |
| 1 | Inspekcja struktury | 1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% średniej grubości | Zgodność z tabelą rozmiarów drutu | Patrz zapis testu | Zaliczone |
| 2 | Udar cieplny | Owiń próbkę na pręcie żelaznym o określonym rozmiarze, umieść w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodź próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie obserwuj próbkę | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 3 | Odkształcenie cieplne | 1. Zmierz grubość próbki (zaznacz pozycję pomiaru) 2. Umieść próbkę i uchwyt testowy w piecu starzeniowym w celu podgrzania w określonej temperaturze przez 1 godzinę 3. Umieść próbkę pod kolumną naciskową uchwytu testowego na 1 godzinę 4. Ponownie zmierz grubość próbki w tej samej pozycji | 1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Zmniejszenie grubości ≤ 50% | Patrz zapis testu | Zaliczone |
| 4 | FT2 | Zastosuj standardowy płomień na wysokości 125 mm raz | 1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne | Patrz zapis testu | Zaliczone |
| 5 | Starzenie | 1. Weź pięć odcinków płaszcza o długości 200 mm 2. Umieść próbki w piecu starzeniowym w temperaturze 158°C na 168 godzin 3. Po wyjęciu próbek, umieść je w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestuj wydłużenie przy zerwaniu i wytrzymałość na rozciąganie | 1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1.41kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem | Patrz zapis testu | Zaliczone |
| 6 | Zginanie na zimno | Przechowuj próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, owiń próbkę na pręcie żelaznym o określonym rozmiarze z określoną liczbą zwojów, zakończ nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 7 | Rezystancja przewodnika | Zmierz rezystancję metrowego rdzenia przewodnika za pomocą miernika rezystancji DC | W temperaturze 20°C, rezystancja 8AWG ≤ 2.23Ω/km | Patrz zapis testu | Zaliczone |
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz
zapewnia profesjonalne rozwiązania w zakresie kabli i przewodów, szczególnie dla
różnych klientów branżowych. Obejmuje:
Kabel do robota humanoidalnego,
Kabel zasilający/dane AI,
Kabel półprzewodnikowy/przemysłowy kabel automatyki,
Kabel czujnika,
Kabel do nowych energii,
Przewód do medycyny estetycznej,
Kabel UL,
Linke Cable posiada zróżnicowane możliwości rozwoju produktów i zdolności techniczne do wspierania zróżnicowanych
potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758, CCC, RoHs, REACH, CE; Posiadamy
następujący system zarządzania jakością: ISO 9001-2015 (Wszystkie produkty); ISO 13485
(Urządzenia i instrumenty medyczne), IATF 16949 (Przemysł motoryzacyjny)
Producent przewodów i kabli Linke Cable Technology Co., Ltd jest wiodącym dostawcą kabli w Chinach. W ciągu ostatnich ponad 10 lat,
Linke Cable koncentruje się na badaniach i rozwoju, produkcji i marketingu przewodów i kabli. Linke dostarcza różne kable i niestandardowe
rozwiązania kablowe dla całego świata. Specjalizujemy się w kablach do ładowania pojazdów elektrycznych, kablach medycznych, kablach silikonowych, kablach sprężynowych,
kablach plecionych, kablach typu towlobe, kablach UL, kablach motoryzacyjnych itp.
W Linke cable wierzymy, że istnieje lepszy sposób na wprowadzenie lepszych kabli na rynek. Wykorzystujemy podejście inżynier-do-inżyniera
do opracowywania lepszych kabli dla klientów i poprawy jakości życia.
