Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo

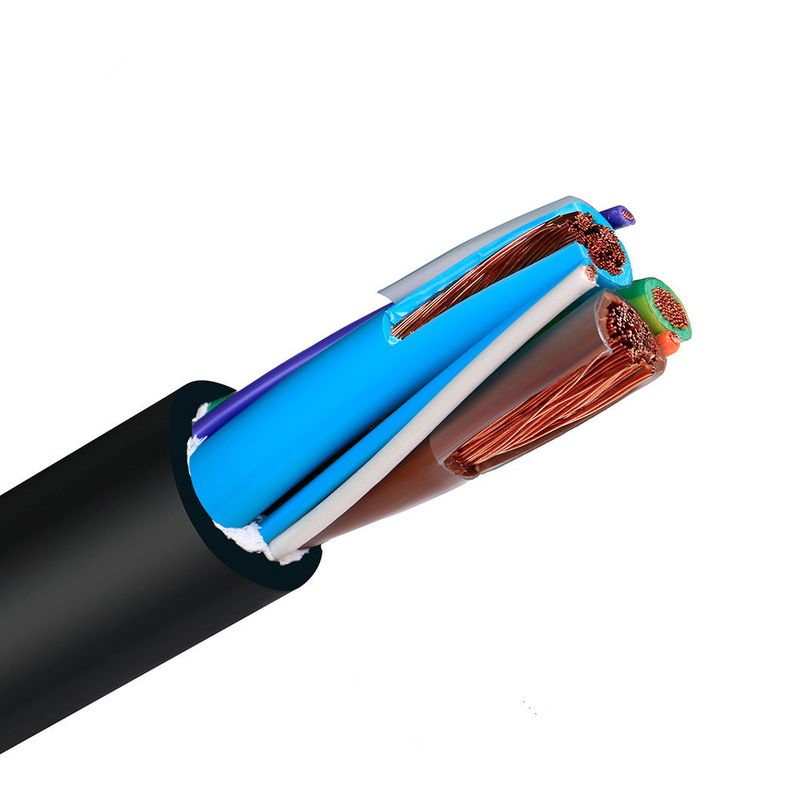

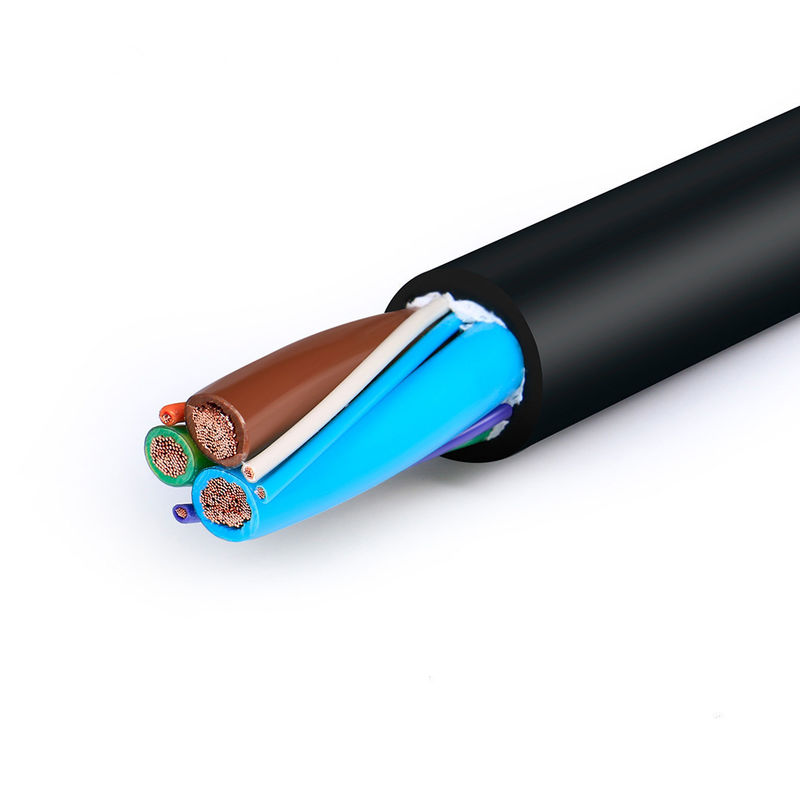

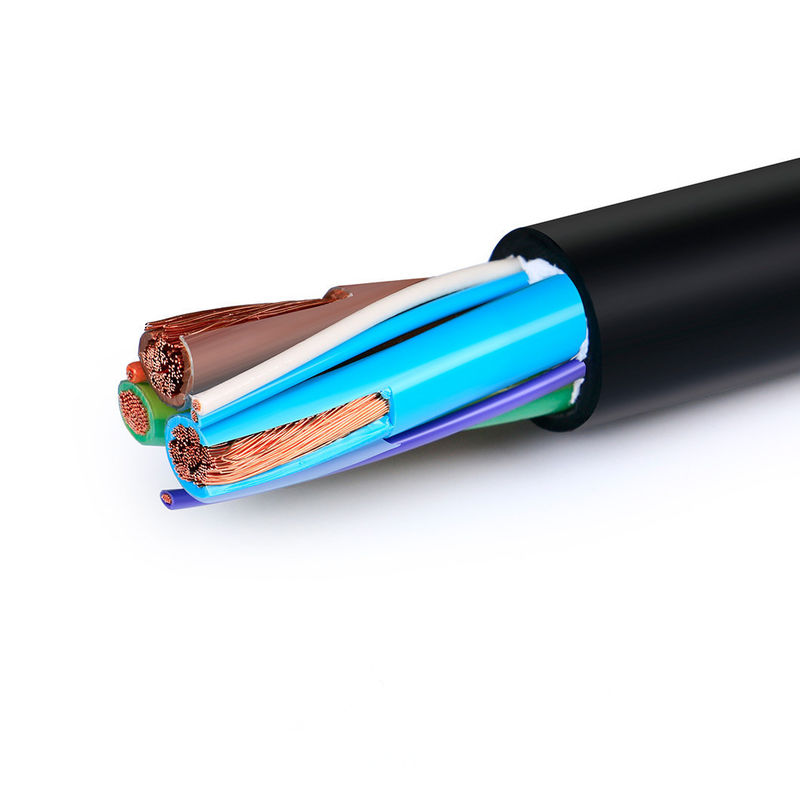

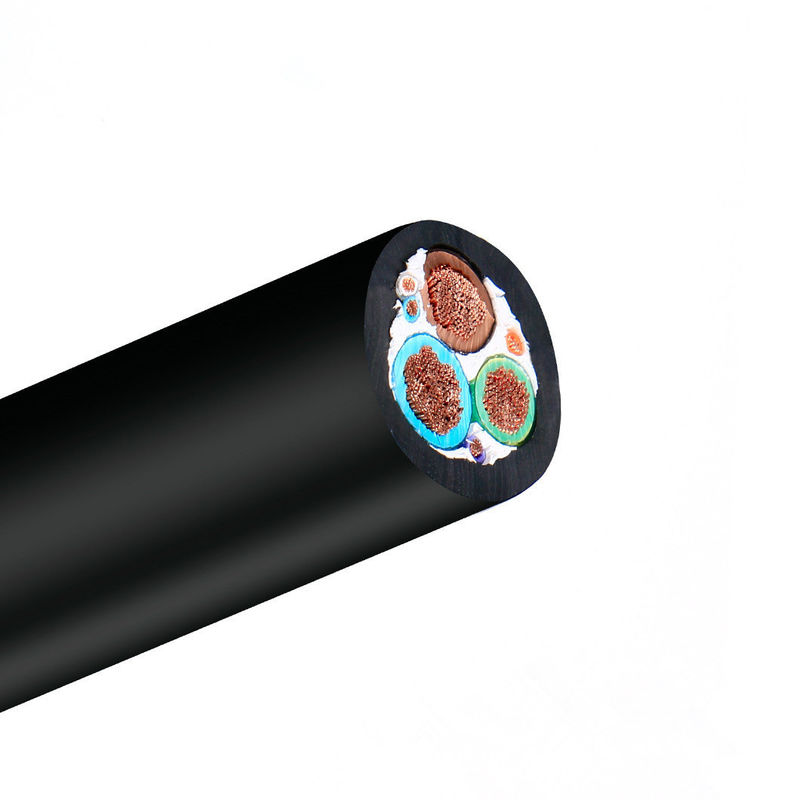

Standardowy jednofazowy kabel do ładowania pojazdów elektrycznych UL 32A 3*10AWG+1*18AWG
Kabel do ładowania pojazdów elektrycznych to elastyczny kabel łączący pojazdy elektryczne ze stacjami ładowania lub gniazdkami elektrycznymi. Wyposażony w wysokiej jakości przewodniki z miedzi beztlenowej zapewniające doskonałą przewodność, materiał izolacyjny TPE, który jest zarówno miękki, jak i trwały, oraz wysokowydajną osłonę TPE odporną na warunki atmosferyczne, tolerancję na wysokie i niskie temperatury oraz odporność na tarcie. Kabel zapewnia doskonałą elastyczność, elastyczność, wysoką zdolność do zginania i utrzymuje wydajność w niskich temperaturach bez utwardzania.
| Część | Dane techniczne |
|---|---|
| Dyrygent | Materiał: goła miedź Temperatura znamionowa: -40 ℃ do 105 ℃ Napięcie znamionowe: 300 V; 600 V lub 1000 V |
| Izolacja | Materiał: TPE lub PCV Kolor: czarny, biały, zielony/żółty Test płomienia: metoda testowa VW-1 zgodnie z UL 2556 Minimalny promień gięcia: ≥5*OD Napięcie dielektryczne: 1,5 kVac/1 min zgodnie z UL 2556 Gięcie na zimno: -40℃/4h bez pęknięć zgodnie z UL 2556 Szok termiczny: 150℃/1h bez pęknięć zgodnie z UL 2556 |
| Pożywny | Materiał: drut PP Odporność na olej: IRM902, 60 ℃/168 h wydłużenie przy rozciąganiu ≥70% wartości niestarzonej |
| Taśma | Materiał: włóknina Wytrzymałość na ściskanie: S≤12AWG 4,45kN, 12AWG＜S≤2AWG 11,1kN, 2AWG＜S 15,6kN |
| Osłona | Materiał: TPE lub PCV Kolor: czarny lub pomarańczowy Odporność na warunki atmosferyczne: test lampą ksenonową przez 720 godzin, bez pęknięć Zgodność środowiskowa: RoHS 2.0 i REACH |
| Marka | LINKE | Przekrój poprzeczny (mm²) | 0,01–500 mm² |
| Grubość drutu (AWG) | [np. 24AWG, 28AWG] | Dyrygent | Miedź cynowana / miedź goła, w oparciu o wymagania klienta |
| Materiał izolacyjny | PVC/TPU/guma silikonowa/PE/PP/XLPE/Nylon/inne | Materiał kurtki | [PVC/PU/guma/oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp | Długość niestandardowa | [np. 1 m, 3 stopy, 5 m ± 5% tolerancji] |
| Typ kabla | [Medycyna/zasilanie/audio/koncentryczne/elektryczne/motoryzacyjne/magazynowanie energii//itp.] | Zastawianie | [Tarcza ekranowana/nieekranowana/tarcza oplotowa] |
| Impedancja | [np. 75 Ω (dla kabli koncentrycznych)] | Druk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień zgięcia | [np. ≥5× średnica kabla] | Aktualna ocena | [np. 5A] |
| Napięcie znamionowe | [np. 30 V AC/DC] | Materiał złącza | [Pozłacane/niklowane/mosiądz/itp.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Kurtka | GUMA XLPE, PE lub PCV |
| Czas dostawy | 7-14 dni od potwierdzenia zamówienia | Zabarwienie | [Czarny/biały/czerwony/niestandardowy Pantone/itp.] |
| temperatura | Minus-70 ℃ do 350 ℃ (-70 ℃ ~ 350 ℃) | Pakiet | Rolka/pudełko/talerz/niestandardowe |
| Usługi pomocnicze | wielokolumnowy {3}{l}{kabel niestandardowy, rozwiązania typu end-to-end, w tym precyzyjne cięcie, zaciskanie i montaż końcówek (określ materiał, np. miedź/niklowana) |
Niezależne Laboratorium•Kompletny sprzęt testujący•Pełna kontrola jakości
Testujemy każdy produkt według rygorystycznych standardów, aby zapewnić najwyższą jakość i niezawodne działanie.
|
NIE. |
Przedmiot testowy |
Warunek testowy |
Wymaganie testowe |
Dane testowe |
Wynik |
|
1 |
Inspekcja konstrukcji |
1. Przestrzegaj tabeli rozmiarów przewodów2. Minimalna grubość ≥ 80% średniej grubości |
Przestrzegać tabeli rozmiarów przewodów |
Patrz zapis testu |
Przechodzić |
|
2 |
Szok termiczny |
Nawinąć próbkę na żelazny pręt o określonej wielkości, umieścić w piecu do starzenia w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, następnie obserwować próbkę |
Brak pęknięć na powierzchni próbki |
Żadnych pęknięć |
Przechodzić |
|
3 |
Odkształcenie cieplne |
1. Zmierz grubość próbki (zaznacz pozycję pomiaru)2. Umieścić próbkę i przyrząd testowy w piecu do starzenia w celu wstępnego podgrzania w określonej temperaturze na 1 godzinę3. Umieścić próbkę pod kolumną ciśnieniową uchwytu testowego na 1 godzinę4. Ponownie zmierz grubość próbki w tym samym miejscu |
1. Próbka nie może pęknąć pod wpływem kolumny ciśnienia ani odsłonić przewodnika2. Redukcja grubości ≤ 50% |
Patrz zapis testu |
Przechodzić |
|
4 |
FT2 |
Zastosuj jednorazowo standardowy płomień na wysokości 125 mm |
1. Płomień nie może rozprzestrzeniać się na całej długości2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne |
Patrz zapis testu |
Przechodzić |
|
5 |
Starzenie się |
1. Weź pięć odcinków osłony o długości 200 mm2. Umieścić próbki w piecu do starzenia w temperaturze 158°C na 168 godzin3. Po pobraniu próbek umieścić je w temperaturze pokojowej 23±5℃ na 16 godzin, następnie sprawdzić wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem |
Patrz zapis testu |
Przechodzić |
|
6 |
Zimny zakręt |
Przechowywać próbkę w komorze niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na żelazny pręt o określonym rozmiarze z określonymi zwojami, zakończyć uzwojenie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej |
Brak pęknięć na powierzchni próbki |
Żadnych pęknięć |
Przechodzić |
|
7 |
Rezystancja przewodnika |
Zmierz rezystancję 1-metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego |
Przy 20℃ rezystancja 8AWG ≤ 2,23Ω/km |
Patrz zapis testu |
Przechodzić |
Linke Cable Technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz
dostarczamy profesjonalne rozwiązania w zakresie kabli i przewodów, szczególnie dla
różni klienci z branży. Zawiera:
Kabel robota humanoidalnego,
Kabel zasilający/kabel do transmisji danych AI,
Kabel półprzewodnikowy/kabel automatyki przemysłowej,
Kabel czujnika,
Nowy kabel energetyczny,
Medyczny drut kosmetyczny,
Kabel drutowy UL,
Linke Cable ma zróżnicowane możliwości rozwoju produktów i możliwości techniczne umożliwiające wspieranie zróżnicowanych produktów
potrzeby klienta. Uzyskaliśmy następujące zezwolenie na produkt:UL 758,CCC,RoH,ZASIĘG,CE; My
uzyskali następujący system zarządzania jakością:ISO 9001-2015(Wszystkie produkty); ISO13485
(Aparatura i instrumenty medyczne),IATF 16949(Przemysł samochodowy)
Utrzymujemy silny zespół badawczo-rozwojowy składający się z 6 inżynierów, z których każdy posiada ponad 10-letnie doświadczenie w technologii przewodów i kabli. Nasz dział inżynieryjny zapewnia profesjonalne rozwiązania kablowe, aby zapewnić dokładną i skuteczną obsługę klienta. Dział kontroli jakości składa się z 10 specjalistów, którzy ściśle nadzorują każdy etap od przyjęcia materiałów po wysyłkę, gwarantując 100% jakość produktu. Nasz zespół produkcyjny składa się z ponad 50 doświadczonych specjalistów w dziedzinie produkcji.
Jesteśmy profesjonalnym producentem. Zarządzamy Twoim zamówieniem od początku do końca. Zapraszamy do odwiedzenia nas - zapewniamy usługę odbioru w Shenzhen.
Próbki dostarczane są bezpłatnie. Nowi klienci pokrywają koszty przesyłki kurierskiej.
Zwykle 100 metrów. Jednakże ze względu na wagę kabla zalecamy zamawianie odpowiedniej ilości, aby zminimalizować koszty transportu. Transport morski jest najbardziej ekonomiczną opcją.
Rabaty są dostępne w zależności od ilości zamówienia. Możemy również pokryć koszty transportu. Skontaktuj się z nami, aby uzyskać szczegółowe informacje.
Tak, oferujemy usługi OEM, w tym drukowanie nazwy firmy i niestandardowych kart jakości w celu promowania Twojej marki.
