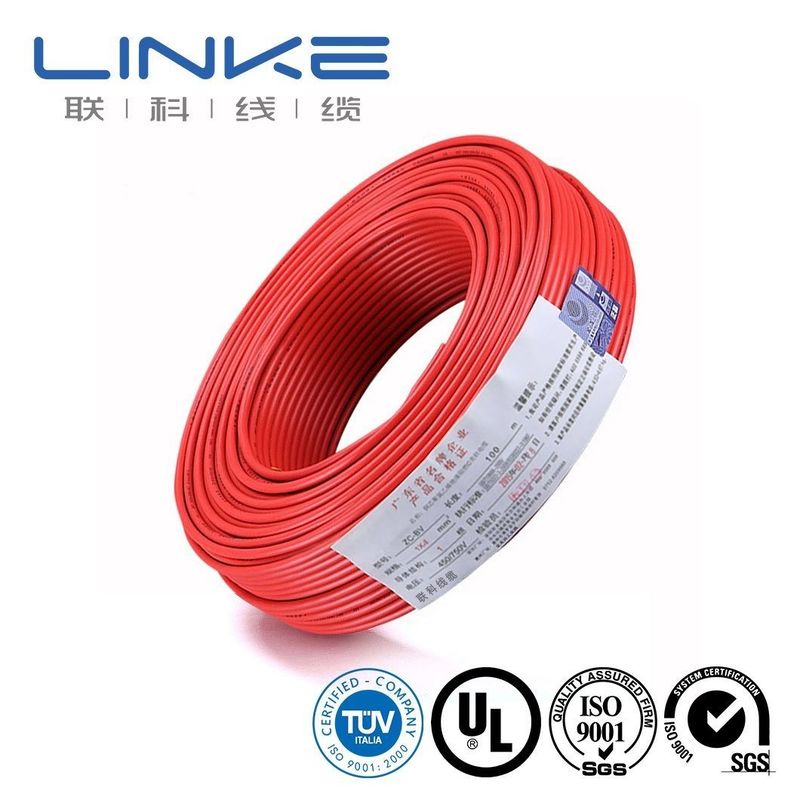

Certyfikowany ognioodporny kabel UL TUV z płaszczem PVC i izolacją XLPE
Kable kompensacyjne termopar, znane również jako kable instrumentalne, są przeznaczone do zastosowań w pomiarze temperatury procesów. Kable te mają konstrukcję podobną do par kabli instrumentalnych, ale wykorzystują specjalistyczne materiały przewodzące, aby dopasować właściwości termoelektryczne termopar używanych do systemów pomiaru i kontroli temperatury.
Rodzaje kabli kompensacyjnych termopar
Nasza fabryka specjalizuje się w produkcji różnych typów drutów kompensacyjnych termopar, w tym KX, EX, JX, TX, SC/RC, KCA i KCB. Produkty te są wytwarzane zgodnie z normami GB/T 4990-2010 (chińska norma krajowa) i IEC584-3 (norma międzynarodowa).
Klasyfikacja drutu kompensacyjnego
X: Typ rozszerzenia - stop drutu kompensacyjnego pasuje do składu stopu termopary
C: Typ kompensacji - stop drutu wykazuje podobne cechy do stopu termopary w określonych zakresach temperatur
| Kod termopary |
Typ kompensacji |
Nazwa drutu kompensacyjnego |
Dodatni |
Ujemny |
| S | SC | miedź-konstantan 0.6 | miedź SPC | konstantan 0.6 SNC |
| R | RC | miedź-konstantan 0.6 | miedź RPC | konstantan 0.6 RNC |
| K | KCA | Żelazo-konstantan22 | Żelazo KPCA | konstantan22 KNCA |
| K | KCB | miedź-konstantan 40 | miedź KPCB | konstantan 40 KNCB |
| K | KX | Chromel10-NiSi3 | Chromel10 KPX | NiSi3 KNX |
| N | NC | Żelazo-konstantan 18 | Żelazo NPC | konstantan 18 NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si NPX | NiSi4Mg NNX |
| E | EX | NiCr10-Konstantan45 | NiCr10 EPX | Konstantan45 ENX |
| J | JX | Żelazo-konstantan 45 | Żelazo JPX | konstantan 45 JNX |
| T | TX | miedź-konstantan 45 | miedź TPX | konstantan 45 TNX |
Specyfikacje materiałowe
Skład chemiczny
| Materiał |
Ni |
Cr |
Si |
Mn |
Al |
| KP(Chromel) | 90 | 10 | | | |
| KN(Alumel) | 95 | | 1-2 | 0.5-1.5 | 1-1.5 |
Właściwości fizyczne i mechaniczne
| Materiał |
Gęstość (g/cm³) |
Temperatura topnienia (°C) |
Wytrzymałość na rozciąganie (MPa) |
Rezystywność objętościowa (µΩ.cm) |
Wydłużenie (%) |
| KP(Chromel) | 8.5 | 1427 | >490 | 70.6 (20°C) | >10 |
| KN(Alumel) | 8.6 | 1399 | >390 | 29.4 (20°C) | >15 |
Specyfikacje produktu
Przewodnik: Elastyczny, goły, wyżarzany drut miedziany
Izolacja: Silikon
Kolory płaszcza: Czarny, pomarańczowy, czerwony, żółty, niebieski (izolacja pojedyncza i podwójna)
Rozmiary SQ MM (europejskie): 4 mm² do 240 mm²
Rozmiary AWG (amerykańskie): 0AWG-10AWG
Zakres temperatur: -60°C do 200°C
Certyfikaty i normy
Nasze produkty spełniają wiele norm międzynarodowych, w tym UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269, UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001, ISO13485 i TS16949.
Często zadawane pytania
1. Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem z pełną kontrolą nad procesami produkcyjnymi. Zapraszamy do odwiedzenia fabryki i oferujemy usługę odbioru w Shenzhen.
2. Jak mogę uzyskać próbkę do przetestowania jakości?
Próbki są dostarczane bezpłatnie. Nowi klienci są odpowiedzialni za koszty kuriera.
3. Jakie jest Twoje minimalne zamówienie?
Minimalne zamówienie wynosi zazwyczaj 100 m. Ze względu na wagę kabla zaleca się transport morski w celu uzyskania optymalnych kosztów frachtu.
4. Czy mogę otrzymać zniżkę?
Zniżki są dostępne w zależności od ilości zamówienia. Prosimy o kontakt w celu uzyskania szczegółowych cen i ustaleń dotyczących frachtu.
5. Czy Twoja firma akceptuje produkcję OEM?
Tak, oferujemy usługi OEM, w tym drukowanie nazwy firmy i niestandardowe karty jakości do promocji marki.
