Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo

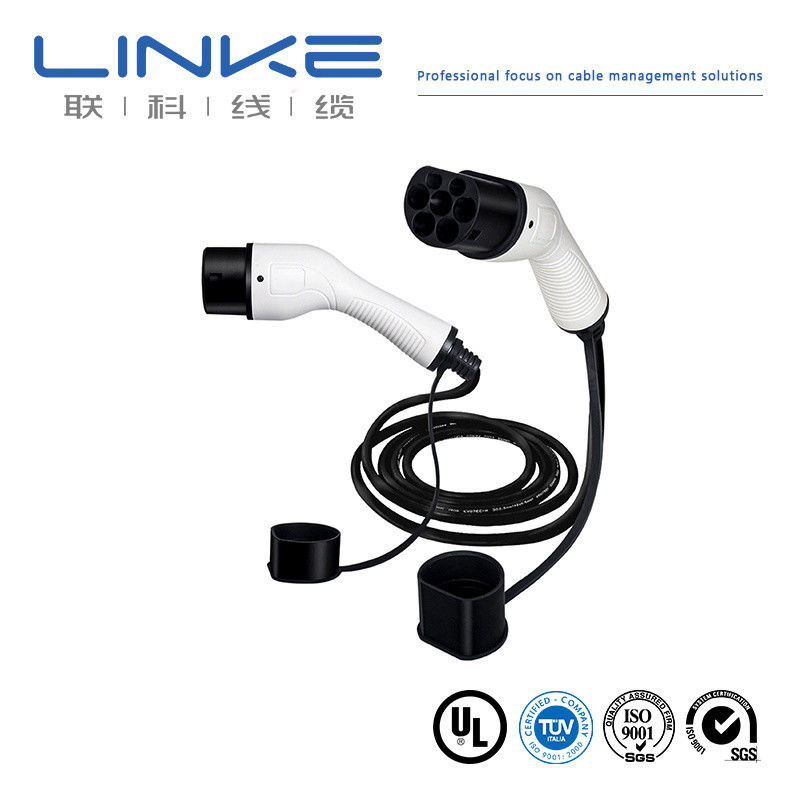

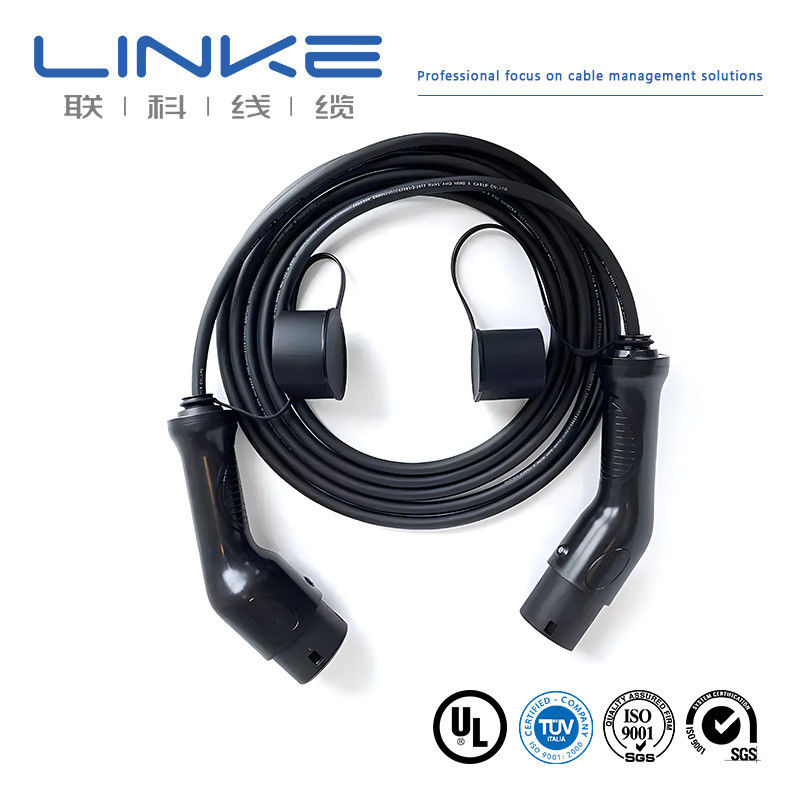

Profesjonalny kabel do ładowania pojazdów elektrycznych z certyfikatem CE TUV do niezawodnych zastosowań w wolnym ładowaniu
| Specyfikacja | Szczegóły |
|---|---|
| Nazwa kabla | Kabel EV |
| Specyfikacja kabla | 2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) Zgodny z RoHS |
| Element | Materiał | Rozmiar | Średnica zewnętrzna (orientacyjna) |
|---|---|---|---|
| A: 2C*80mm² | Skrętka z drutu miedzianego | 2580/0.20 ±0.008mm | 12.40±0.25mm |
| B: 1C*25mm² | Skrętka z drutu miedzianego | 798/0.20 ±0.008mm | 7.00±0.20mm |
| C: 1C*4mm² | Skrętka z drutu miedzianego | 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar | 2.70±0.15mm |
| D: (3C*0.75mm²)(P2) | Skrętka z drutu miedzianego | 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar | 1.40±0.10mm |
| E: (7C*0.75mm²) | Skrętka z drutu miedzianego | 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar | 1.40±0.10mm |
| Komponent | Materiał | Min. średnia grubość | Min. grubość w dowolnym punkcie | Średnica zewnętrzna |
|---|---|---|---|---|
| Izolacja | Termoplastik (EF2585,85±3A) | 1.60mm | 1.34mm | 15.60±0.40mm |
| W płaszczu | TPE | 0.60mm | 0.42mm | 7.20±0.25mm / 9.70±0.25mm |
| Komponent | Szczegóły |
|---|---|
| Wypełniacz | Wzmocniona lina PP |
| Materiał | Włóknina (≥25% zakładki) |
| Montaż | 2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) |
| Parametr | Wartość |
|---|---|
| Materiał | TPU |
| Min. średnia grubość | 2.80mm |
| Min. grubość w dowolnym punkcie | 2.28mm |
| Średnica zewnętrzna | 38.00+0.6/-1.00mm |
| Parametr | Wartość |
|---|---|
| Napięcie znamionowe | DC 1000V |
| Temperatura znamionowa | Płaszcz: -40~90ºC Izolacja: -40~125ºC |
| Maks. rezystancja przewodnika (20ºC) | A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km |
| Wytrzymałość izolacji na napięcie | AC 2.5kV/5min, prąd upływu ≤5mA |
| Wytrzymałość całego kabla na napięcie | AC 3.5kV/15min, prąd upływu ≤5mA |
| Min. rezystancja izolacji (20ºC) | 500MΩ.km |
| Właściwość | Wartość |
|---|---|
| Wytrzymałość na rozciąganie | ≥20MPa |
| Wydłużenie | ≥300% |
| Stan po starzeniu | 110±1ºC*168h |
| Procent oryginalnej wytrzymałości na rozciąganie | ≤±30% |
| Procent oryginalnego wydłużenia | ≤±30% |
| Test płomieniowy | GB/T 18380.12-2008 |
| Test udarności w niskiej temperaturze | -40ºC*16H, bez pęknięć |
| Min. promień gięcia | 6*OD |
| Odporność na ścieranie | ≥2000 razy |
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Rozmiar drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5× średnica kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, Jack 3.5mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/Niestandardowe |
| Usługi wsparcia | kabel niestandardowy, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowany) | ||
