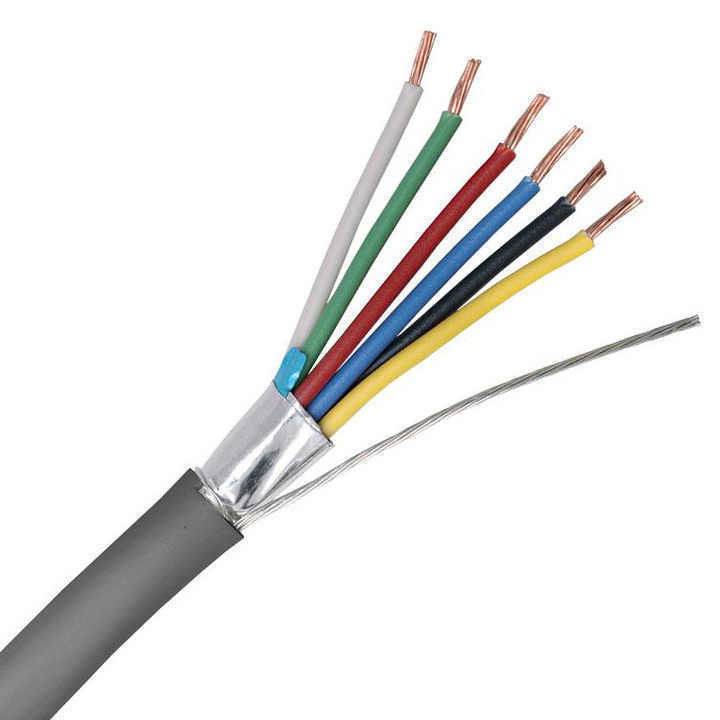

300 V prąd wysokiej temperatury 2 rdzenia tarcza drutu przemysłowego kablu sterującego do zastosowań morskich i elektronicznych

NIE.

Przedmiot testowy

Warunek testowy

Wymaganie testowe

Dane testowe

Wynik

1

Inspekcja konstrukcji

1. Przestrzegaj tabeli rozmiarów przewodów2. Minimalna grubość ≥ 80% średniej grubości

Przestrzegać tabeli rozmiarów przewodów

Patrz zapis testu

Przechodzić

2

Szok termiczny

Nawinąć próbkę na żelazny pręt o określonej wielkości, umieścić w piecu do starzenia w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, następnie obserwować próbkę

Brak pęknięć na powierzchni próbki

Żadnych pęknięć

Przechodzić

3

Odkształcenie cieplne

1. Zmierz grubość próbki (zaznacz pozycję pomiaru)2. Umieścić próbkę i przyrząd testowy w piecu do starzenia w celu wstępnego podgrzania w określonej temperaturze na 1 godzinę3. Umieścić próbkę pod kolumną ciśnieniową uchwytu testowego na 1 godzinę4. Ponownie zmierz grubość próbki w tym samym miejscu

1. Próbka nie może pęknąć pod wpływem kolumny ciśnienia ani odsłonić przewodnika2. Redukcja grubości ≤ 50%

Patrz zapis testu

Przechodzić

4

FT2

Zastosuj jednorazowo standardowy płomień na wysokości 125 mm

1. Płomień nie może rozprzestrzeniać się na całej długości2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

Patrz zapis testu

Przechodzić

5

Starzenie się

1. Weź pięć odcinków osłony o długości 200 mm2. Umieścić próbki w piecu do starzenia w temperaturze 158°C na 168 godzin3. Po pobraniu próbek umieścić je w temperaturze pokojowej 23±5℃ na 16 godzin, następnie sprawdzić wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Patrz zapis testu

Przechodzić

6

Zimny ​​zakręt

Przechowywać próbkę w komorze niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na żelazny pręt o określonym rozmiarze z określonymi zwojami, zakończyć uzwojenie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej

Brak pęknięć na powierzchni próbki

Żadnych pęknięć

Przechodzić

7

Rezystancja przewodnika

Zmierz rezystancję 1-metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego

Przy 20℃ rezystancja 8AWG ≤ 2,23Ω/km

Patrz zapis testu

Przechodzić
