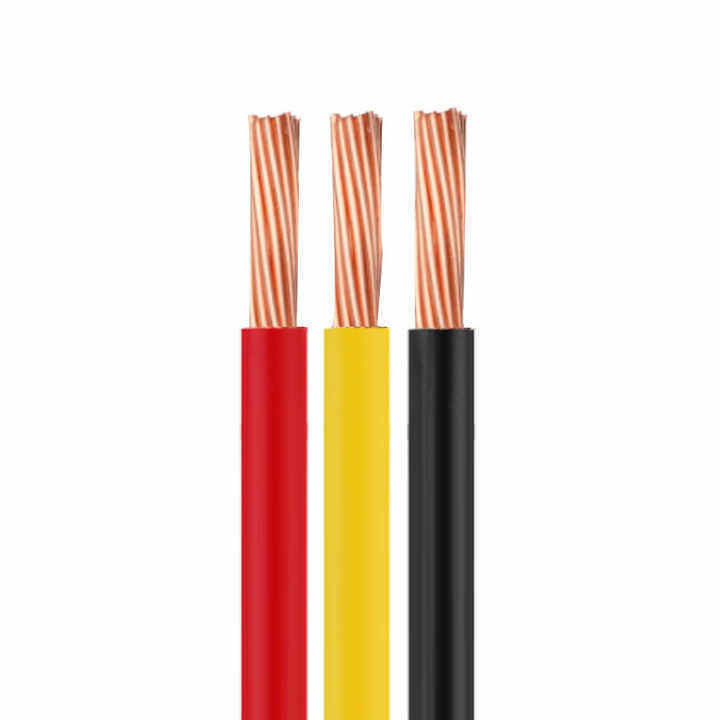

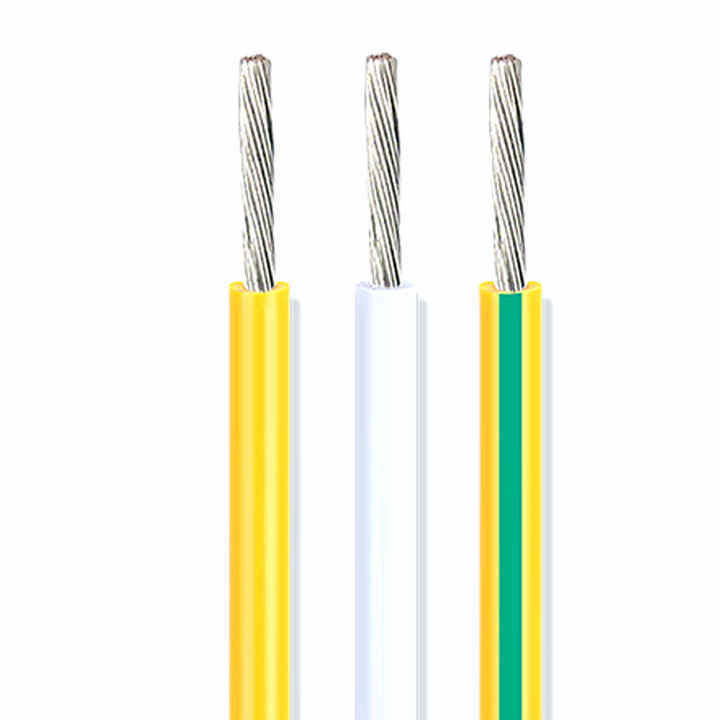

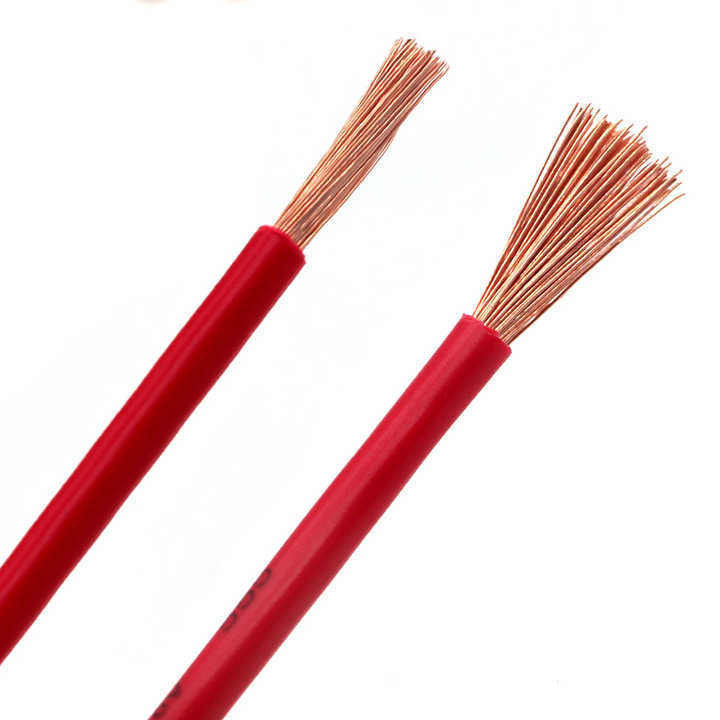

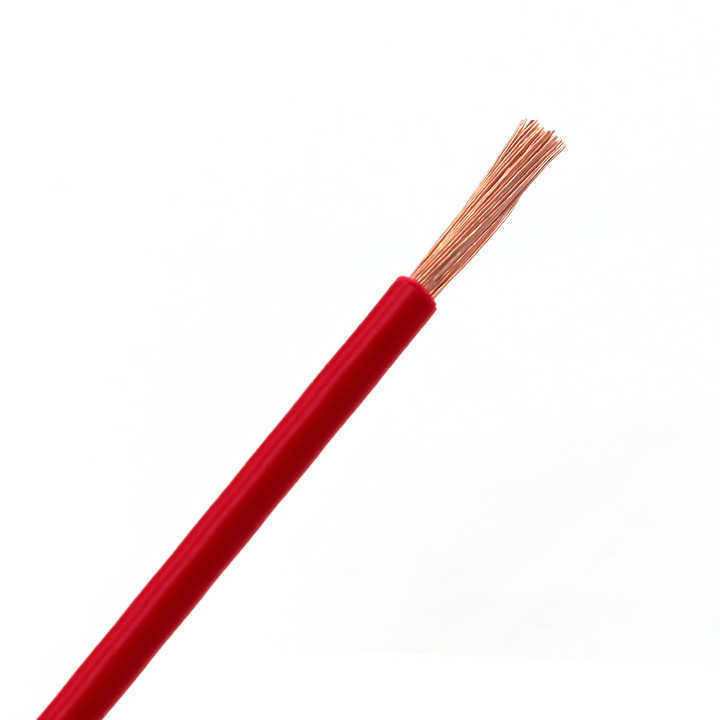

UL10269#24AWG Kabel elektroniczny wysokonapięciowy 1000V z izolacją miedzianą i XLPE dla nowych systemów magazynowania energii

1. Zgodność z tabelą rozmiarów przewodów

2. Minimalna grubość ≥ 80% grubości średniej

Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie zaobserwować próbkę

1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru)

2. Umieścić próbkę i uchwyt testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę

3. Umieścić próbkę pod kolumną naciskową uchwytu testowego na 1 godzinę

4. Ponownie zmierzyć grubość próbki w tej samej pozycji

1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik

2. Redukcja grubości ≤ 50%

Zastosować standardowy płomień na wysokości 125 mm raz

1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości

2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

1. Wziąć pięć odcinków osłony o długości 200 mm

2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin

3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem

2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej

Zmierz rezystancję metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego
