Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo
Wideo

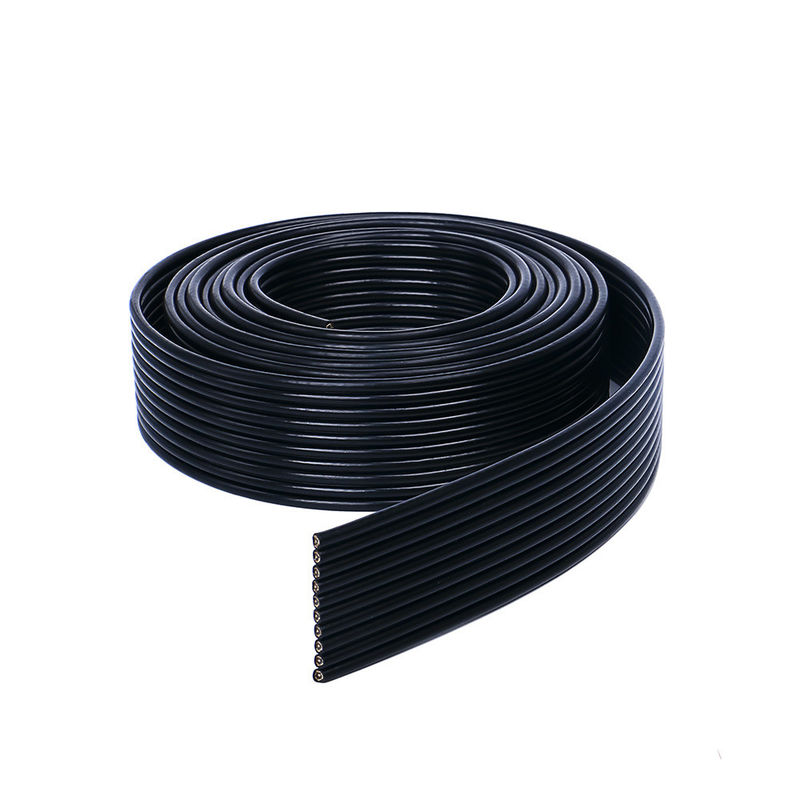

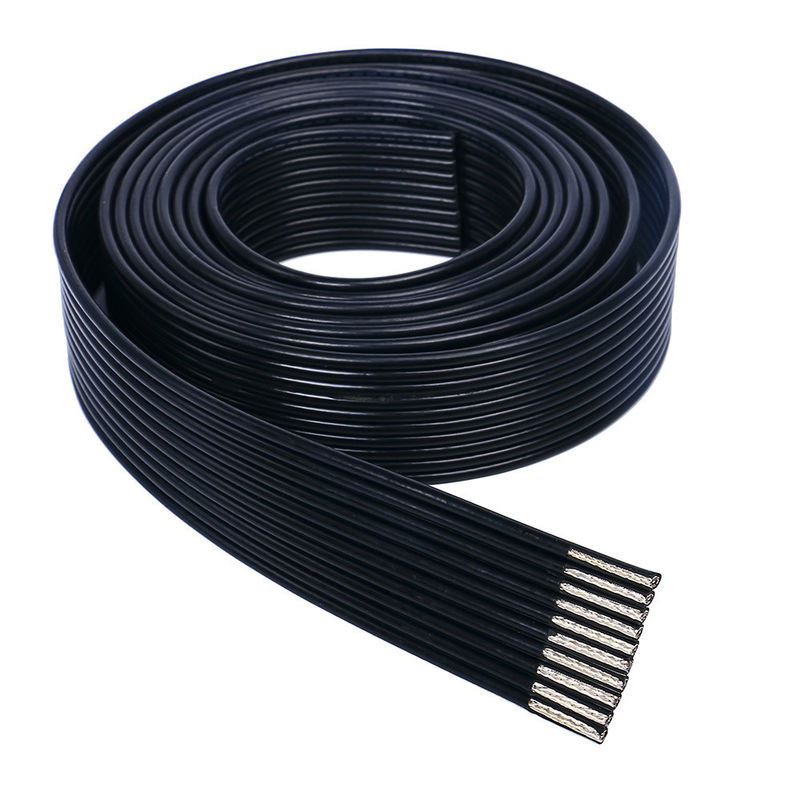

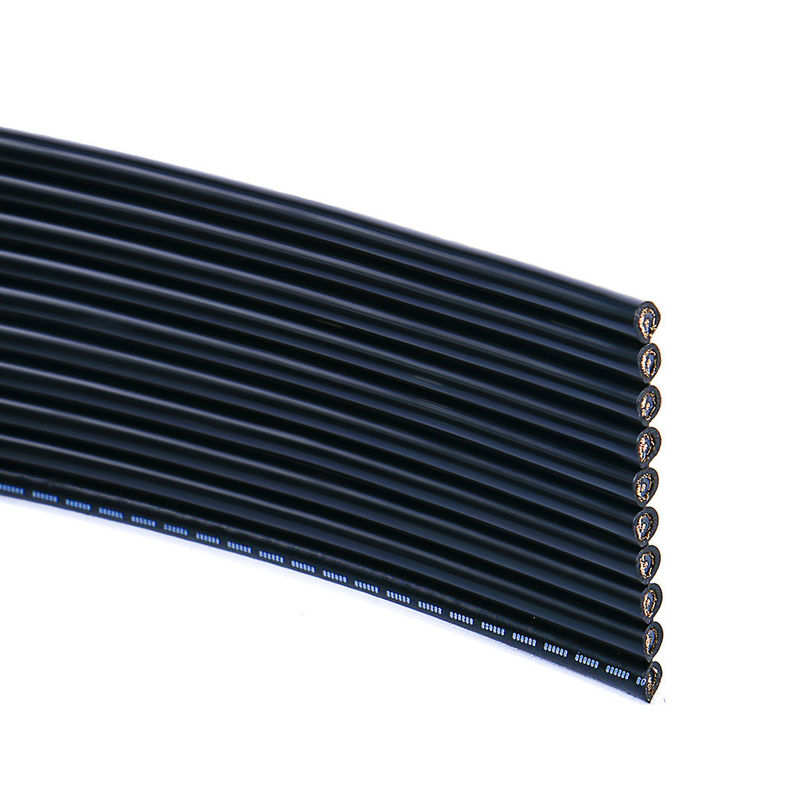

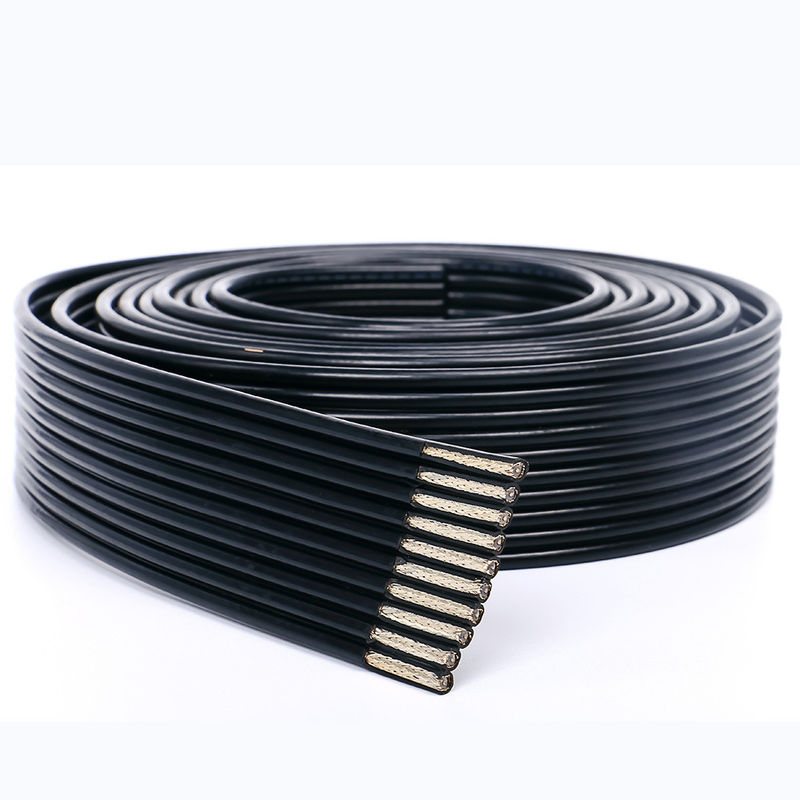

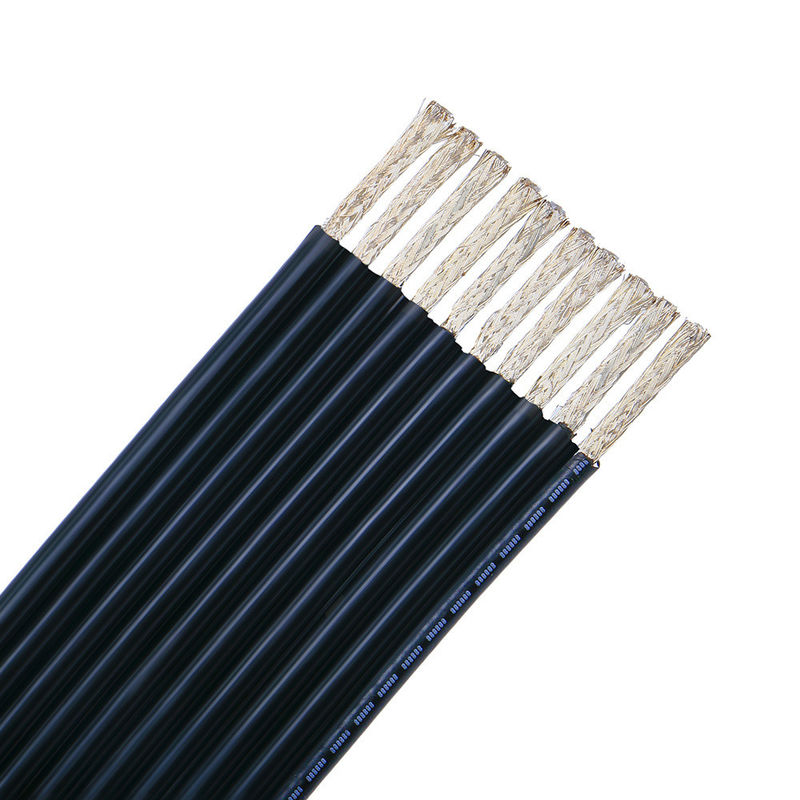

Wysokowydajny płaski kabel taśmowy przeznaczony do zastosowań medycznych wymagających biokompatybilności i niezawodnej wydajności elektrycznej w trudnych warunkach.
| Typ modelu | Kompatybilny z PH, XH, VH, IDC |
| Zakres zastosowania | Różne produkty elektroniczne i elektryczne |
| Typ terminala | Zaciskanie |
| Typ interfejsu | AC/DC |
| Kształt | Kształt paska |
| Proces produkcji | Zaciskanie |
| Charakterystyka | Odporny na wilgoć |
| Materiał styku | Ekologiczna miedź cynowana beztlenowa |
| Materiał izolacyjny | Ekologiczna miedź cynowana beztlenowa |
| Liczba rdzeni | Dostosowane przez klienta |
| Dostosowana liczba pinów | Dostosowane przez klienta |
| Długość linii | Dostosowane przez klienta (mm) |
| Prąd znamionowy | 1.0A~7.0A |
| Wartość napięcia przebicia | 500~1000 |
| Rezystancja izolacji | 1000MΩ |
| Rezystancja styku | 30MΩ Max |
| Temperatura pracy | -40℃~+200℃ |
| Materiał styku | Ekologiczna guma silikonowa |
| Okablowanie równoległe | PVC |
| Kategorie produktów | Seria kabli wysokotemperaturowych |
| Klasa temperaturowa | 200℃ |
| Napięcie znamionowe | 300V |
| Napięcie testowe | 2000V |
| Materiał izolacyjny | Guma silikonowa |
| Materiał przewodnika | Miedź cynowana/Miedź posrebrzana/Miedź emaliowana |
| Zastosowanie | Połączenia wewnętrzne urządzeń elektronicznych i elektrycznych |
| Przewodnik | Izolacja | Elektryczny | Opakowanie | ||||
|---|---|---|---|---|---|---|---|
| Powierzchnia przekroju | Struktura | Średnica | Grubość | Średnica | Rezystancja przewodu | Prąd dopuszczalny | Metr/rolka |
| 0.15*2C | 7*0.15 | 0.46 | 0.60 | 1.70*3.40 | 127.10 | 1.88 | 305 |
| 0.20*2C | 7*0.20 | 0.61 | 0.60 | 1.80*3.60 | 95.58 | 2.51 | 305 |
| 0.30*2C | 7*0.25 | 0.76 | 0.60 | 2.00*4.00 | 59.40 | 4.04 | 305 |
| 0.50*2C | 16*0.20 | 0.92 | 0.60 | 2.15*4.30 | 35.91 | 6.68 | 305 |
| 0.75*2C | 24*0.20 | 1.13 | 0.60 | 2.35*4.70 | 23.93 | 10.03 | 305 |
| 1.00*2C | 32*0.20 | 1.30 | 0.60 | 2.50*5.00 | 17.89 | 13.42 | 305 |
| 0.50*3C | 16*0.20 | 0.92 | 0.60 | 2.15*6.50 | 35.91 | 6.68 | 305 |
| 0.75*3C | 24*0.20 | 1.13 | 0.60 | 2.35*7.00 | 23.93 | 10.03 | 305 |
| 1.00*3C | 32*0.20 | 1.30 | 0.60 | 2.50*7.50 | 17.89 | 13.42 | 305 |
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Przekrój drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacyjny | PVC/TPU/Guma silikonowa/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowany oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Druk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5* średnicy kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, Gniazdo 3.5mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70℃ do 350℃ (-70℃ ~ 350℃) | Opakowanie | Rolka/pudełko/płyta/Niestandardowe |
| Usługi wsparcia | niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) |
Kabel płaski to rodzaj przewodu elektrycznego lub kabla, który ma płaski i szeroki kształt, w przeciwieństwie do tradycyjnych okrągłych przewodów lub kabli. Składa się z wielu przewodników ułożonych obok siebie, z cienkim materiałem izolacyjnym w kształcie arkusza utrzymującym względne położenie i odstępy między przewodami. Powszechnie stosowane materiały izolacyjne do kabli płaskich obejmują poliimid i PVC. Kable płaskie zazwyczaj mają większą gęstość i większą elastyczność, co sprawia, że są szeroko stosowane w urządzeniach elektronicznych, komputerach, sprzęcie komunikacyjnym i systemach automatyki. Ich płaska konstrukcja umożliwia schludniejsze okablowanie, łatwą instalację i konserwację.
Nasze produkty spełniają następujące normy międzynarodowe:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Przewód pojedynczy, izolacja termoplastyczna)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń
Pojedynczy przewód z izolacją z wytłaczanego PVC, znamionowy 105℃, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem niewytłaczanym z wytłaczanego PVC, znamionowy 105℃, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem niewytłaczanym z wytłaczanego TPU, znamionowy 80℃, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię z Shenzhen.
Próbki są dla Ciebie bezpłatne. Od nowych klientów oczekuje się pokrycia kosztów kuriera.
Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.
Zależy to od Twojej ilości. Możemy udzielić zniżki i pokryć koszty transportu. Prosimy o kontakt.
Tak, możemy wydrukować nazwę Twojej firmy, a nawet dostosować kartę jakości, aby promować Twoją firmę.
