Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo

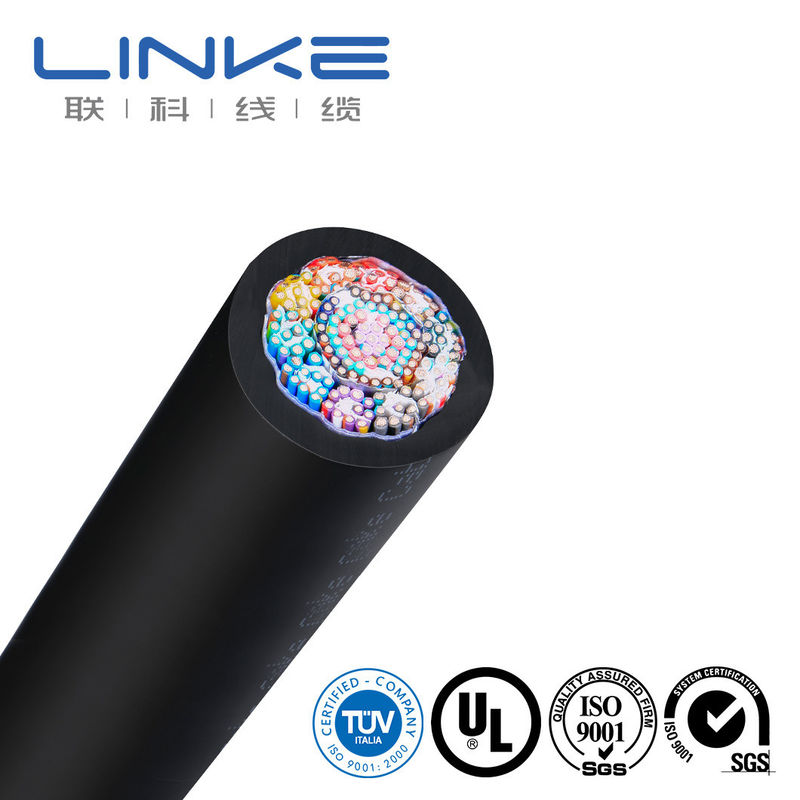

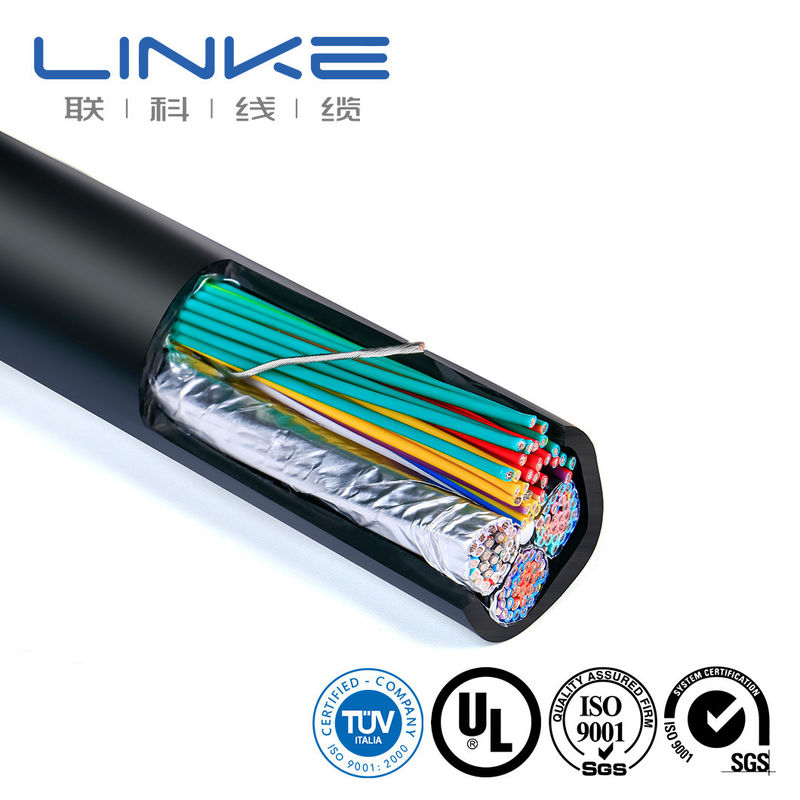

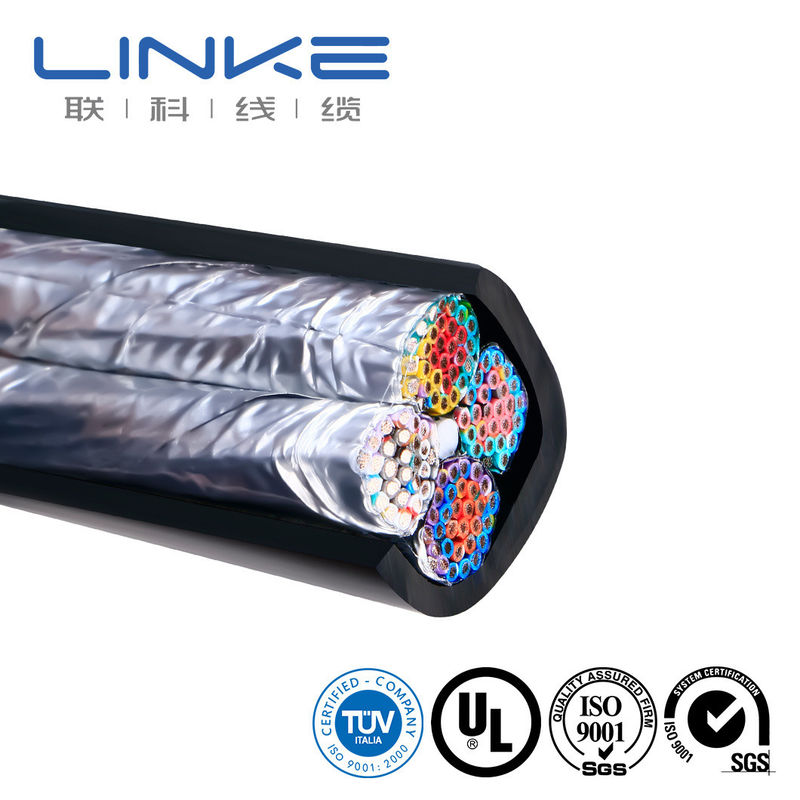

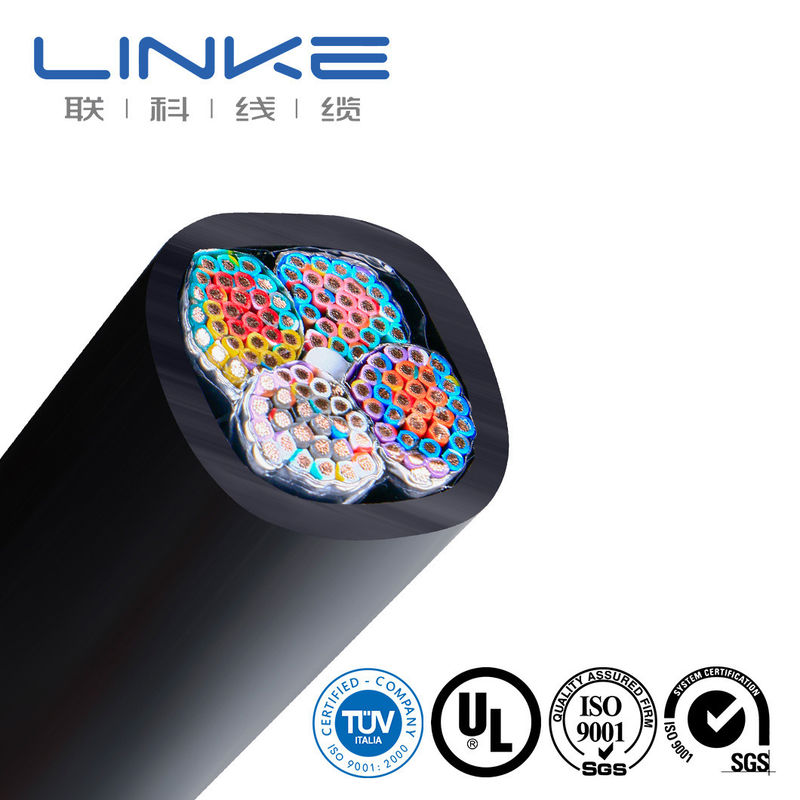

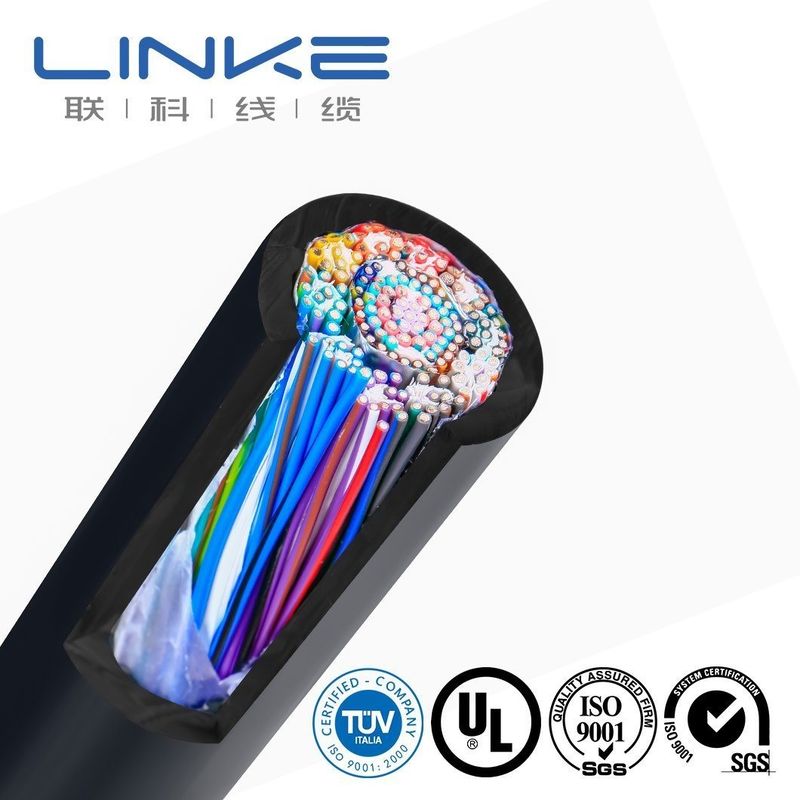

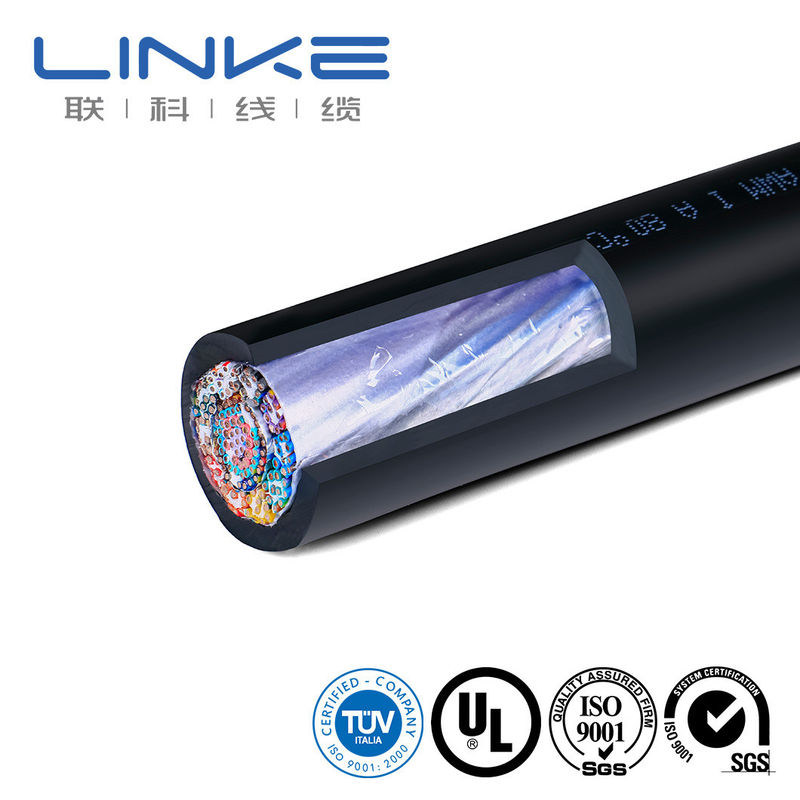

Zastosowany UL2464 Wysokotemperaturowy silikonowy elektroniczny kabel elektryczny
| Pozycja | Zamówiony UL2464 Wysokotemperaturowy Drut Silikonowy UL Elektroniczny Kabel |
|---|---|
| Kierowca | Pozostałe, o masie przekraczającej 1 mm |
| Izolacja | Specjalna izolacja termoplastyczna wolna od halogenów |
| Obudowa zewnętrzna | Specjalna obudowa termoplastyczna wolna od halogenów |
| Liczba podstawowa | Multicore (na żądanie klienta) |
| Nomienna napięcie | Uo/U 300 V |
| Temperatura | 80 oC |
| Kolor | Opcjonalnie |
| Zastosowanie | Produkt ten jest przede wszystkim odpowiedni do wewnętrznego i zewnętrznego okablowania urządzeń elektronicznych.Kabel może być używany jako pomiar, przewodów kontrolnych i sterujących, a także w kompletnych zestawach urządzeń, systemach ogrzewania, klimatyzacji, urządzeniach chłodniczych, urządzeniach automatyki biurowej i przetwarzania danych. |
| Rdzeń A | Przewodnik: Tynkowany miękki drut miedziany 19/0.16 ±0.003mmx7C Izolacja: PVC-001 (różne kolory) Układ kablowy-1: (rdzeń A) Owijanie: taśma piankowa PP W=6mm, &=0.080mmx1C (owijanie eleganckie) |
|---|---|
| Rdzeń B | Przewodnik: Włókno miękkie miedziane 19/0.20±0.003mmx11C Izolacja: PVC-001 (różne kolory) |
| Rdzeń C | Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx18C Izolacja: PVC-001 (różne kolory) |
| Układ kablowy-2 | (Rdzeń A + B + C) Wypełnienie: płomienioodporna linia PP 10000D x 3C Owijanie: taśma piankowa PP W=6mm, &=0.080mmx1C (owijanie eleganckie) |
| Rdzeń D | Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx24C Izolacja: PVC-001 (różne kolory) |
| Układ kablowy-3 | (Rdzeń A+B+C+D) Wypełnienie: płomienioodporna linia PP 10000D x2C Owijanie: czyste Mylar W=42 mm, &=0,025 mmx1C Grunt: Tynkowany miękki drut miedziany 19/0.20±0.003mmx1C (grunt pomiędzy mylarem a folią aluminiową) Owijanie: srebrny jednostronny AL W=45mm, &=0,035mmx1C (strona AL w kierunku wewnętrznym) |
| Rdzeń E | Przewodnik: Tynkowany miękki drut miedziany 19/0.20±0.003mmx2C*10 zestawów Izolacja: PVC-001 (różne kolory) |
| Rdzeń G | Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx8C*10 zestawów Izolacja: PVC-001 (różne kolory) |
| Maksymalny opór przewodnika ohm/km | 59.4 ((22AWG) 36.7 ((20AWG) |
|---|---|
| Wzrost napięcia AC kv/min | 2.00 |
| Minimalna odporność izolacyjna M ohm/km | 10.00 |
| Badanie iskry (AC) kv | 3.00 |
Linke Cable Technology Co., Ltd. jest wiodącym dostawcą kabli w Chinach.produkcja i sprzedaż drutu i kabliLinke dostarcza różne kable i rozwiązania dostosowane do kable dla całego świata.Drut UL, kabli samochodowych itp.
W Linke cable wierzymy, że istnieje lepszy sposób na wprowadzenie lepszych kabli na rynek.
| Marka | W lewo | Sekcja poprzeczna (mm2) | 0.01-500 mm2 |
| Wskaźnik drutu (AWG) | [np. 24AWG, 28AWG] | Kierowca | Miedź w puszkach/miedź goła, w zależności od wymagań klienta |
| Materiał izolacyjny | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał do kurtki | [PVC/PU/Kauczuk/Praid/ itd.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68 itd. | Długość na zamówienie | [np. tolerancja 1m, 3ft, 5m ± 5%] |
| Rodzaj kabla | [Medyczne/Energetyczne/Audio/Koaxialne/Elektryczne/Automotive/Zapasowanie energii// itd.] | Osłony | [Ochrona/Nieochrona/Ochrona] |
| Impedancja | [np. 75Ω (w przypadku kabli skoaksialnych) ] | Drukowanie/logo | [Teks/Etiketa/Logo, maksymalnie 20 znaków] |
| Radiusz zgięcia | [np. średnica kabla ≥ 5 ×] | Obecny rating | [np. 5A] |
| Poziom napięcia | [np. 30V AC/DC] | Materiał złącza | [Złote/Nickelowane/Bramkowe/ itd.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Włóczno | XLPE lub PE lub PVC KAUTRY |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Pantone/ itd.] |
| temperatury | Minus -70°C do 350°C ((-70°C ~ 350°C) | Pakiet | Rolowanie/sklatka/płytka/przeznaczenie |
| Usługi wspierające | wielokoluminowy {3}{l}{kabel na zamówienie, rozwiązania od końca do końca, w tym precyzyjne cięcie, kręcenie i montaż łopatek (określ materiał,np. miedź/nikel) |
Niezależne laboratorium•Kompletny sprzęt badawczy•Całkowita kontrola jakości
Każdy produkt jest testowany według rygorystycznych standardów, aby zapewnić najwyższą jakość i niezawodną wydajność.
|
Nie, nie, nie. |
Element testowy |
Warunki badania |
Wymóg badania |
Dane z badań |
Wynik |
|
1 |
Inspekcja konstrukcji |
1. Zgodnie z tabelą rozmiarów drutu2. |
Zgodność z tabelą rozmiarów drutu |
Odniesienie do dokumentacji badania |
Przejście |
|
2 |
Wstrząs cieplny |
Wyrzucić próbkę na pręt żelazny określonej wielkości, umieścić w piecu do starzenia się w określonej temperaturze przez 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Przejście |
|
3 |
Deformacja cieplna |
1Mierzyć grubość próbki (znaczyć pozycję pomiarową) 2. Umieścić próbkę i urządzenie badawcze w piecu do starzenia w celu przegrzania w określonej temperaturze przez 1 godzinę3.Próbkę umieszcza się pod kolumną ciśnienia urządzenia badawczego przez 1 godzinę4. ponownie zmierzyć grubość próbki w tej samej pozycji |
1. próbka nie może zostać popękana przez kolumnę ciśnienia lub wystawić przewodnika2. zmniejszenie grubości ≤ 50% |
Odniesienie do dokumentacji badania |
Przejście |
|
4 |
FT2 |
Wykorzystanie standardowego płomienia na wysokości 125 mm raz |
1Płomień nie może rozprzestrzeniać się wzdłuż swojej długości. |
Odniesienie do dokumentacji badania |
Przejście |
|
5 |
Starzenie się |
1. Weź pięć sekcji pokrywy o długości 200 mm2. Umieść próbki w piecu do starzenia w temperaturze 158°C przez 168 godzin. Po wyjęciu próbek umieszcz je w temperaturze pokojowej 23±5°C przez 16 godzin.Następnie sprawdź wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem2. wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm2, wytrzymałość na rozciąganie po starzeniu ≥ 80% przed starzeniem |
Odniesienie do dokumentacji badania |
Przejście |
|
6 |
Cold Bend |
Przechowywać próbkę w pudełku niskotemperaturowym w określonej temperaturze przez 4 godziny, próbkę wiatru na pręcie żelaznym określonej wielkości z określonymi skrętami,całkowite owijanie w ciągu 30 sekund po wyjęciu próbki z pudełka o niskiej temperaturze |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Przejście |
|
7 |
Opór przewodnika |
Mierzenie oporu przewodnika rdzenia o długości jednego metra za pomocą miernika oporu prądu stałego |
Przy temperaturze 20°C opór 8AWG ≤ 2,23Ω/km |
Odniesienie do dokumentacji badania |
Przejście |
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz
Zapewniają profesjonalne rozwiązania dla branży kablowo-przewodnikowej, zwłaszcza dla
Odbiorcy z różnych branż. Zawiera:
Kabel humanoidalnego robota,
Kabel zasilania AI/kabel danych,
Kabel półprzewodnikowy/przemysłowy kabel automatyczny,
Kabel czujnikowy,
Nowy kabel energetyczny,
Drut kosmetyczny medyczny,
kable drutu UL,
Linke Cable posiada zróżnicowane możliwości rozwoju produktów i możliwości techniczne w celu wspierania zróżnicowanych
Zdobędziliśmy następujące zezwolenie na produkt: UL 758,CCC,RoH,REACH,CE; My
posiadają następujący system zarządzania jakością::ISO 9001-2015(Wszystkie produkty); ISO 13485
(Urządzenia i instrumenty medyczne),IATF 16949(Przemysł samochodowy)
Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca.
Próbki są bezpłatne, nowi klienci muszą zapłacić za koszt kuriera.
Normalnie 100m. Jednak kabel jest bardzo ciężki. Lepiej zamów odpowiednią ilość, aby uniknąć dużego ładunku. Transport morski jest najlepszą opcją.
To zależy od ilości. Możemy zrobić zniżkę i pozwolić na przewóz. Proszę nas skontaktować.
Tak, możemy wydrukować nazwę firmy, nawet dostosować kartę jakości do promocji firmy.
Proszę, nie wahaj się skontaktować z nami!
