300V 110-żyłowy samochodowy kabel elektryczny
Najwyższej jakości kabel samochodowy przeznaczony do zastosowań wewnętrznych i zewnętrznych w pojazdach, z certyfikatem UL2464.
Specyfikacje produktu
Numer stylu UL: 2464
Napięcie znamionowe: 300V
Temperatura znamionowa: 80°C
Norma: UL758/UL1581
Zastosowania
Okablowanie wewnętrzne lub zewnętrzne połączenia urządzeń elektronicznych w zastosowaniach motoryzacyjnych i przemysłowych.
Informacje o oznakowaniu
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Cable
Specyfikacje techniczne
| Rozmiar przewodnika (AWG) |
Konstrukcja (liczba/mm) |
Średnica (mm) |
Grubość nominalna (mm) |
Średnica (mm) |
Rdzeń |
Współczynnik ekranowania (%) |
Grubość nominalna (mm) |
Średnica (mm) |
Miedź goła (Ω/KM) |
Miedź cynowana (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opcjonalnie | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Opcjonalnie | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Opcjonalnie | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opcjonalnie | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Opcjonalnie | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Opcjonalnie | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opcjonalnie | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Opcjonalnie | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Opcjonalnie | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opcjonalnie | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Opcjonalnie | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Opcjonalnie | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Opcjonalnie | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Opcjonalnie | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Opcjonalnie | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opcjonalnie | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Opcjonalnie | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Opcjonalnie | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Konfiguracja rdzenia i kodowanie kolorami
Rdzeń A (30 przewodów)
Przewodnik: Cyna miękkiego drutu miedzianego 19/0.16±0.003mm
Izolacja: PVC-001 (różne kolory)
A1. Czerwony
A2. Czerwony z czarnym
A3. Czerwony z brązowym
A4. Czerwony z pomarańczowym
A5. Czerwony z żółtym
A6. Czerwony z zielonym
A7. Czerwony z niebieskim
A8. Czerwony z fioletowym
A9. Czerwony z szarym
A10. Czerwony z białym
A11. Żółty
A12. Żółty z czarnym
A13. Żółty z brązowym
A14. Żółty z czerwonym
A15. Żółty z pomarańczowym
A16. Żółty z zielonym
A17. Żółty z niebieskim
A18. Żółty z fioletowym
A19. Żółty z szarym
A20. Żółty z białym
A21. Zielony
A22. Zielony z czarnym
A23. Zielony z brązowym
A24. Zielony z czerwonym
A25. Zielony z pomarańczowym
A26. Zielony z żółtym
A27. Zielony z niebieskim
A28. Zielony z fioletowym
A29. Zielony z szarym
A30. Zielony z białym
Formacja kabla: Przezroczysta folia Mylar, przewód uziemiający, srebrna folia aluminiowa jednostronna
Rdzeń B (30 przewodów)
Przewodnik: Cyna miękkiego drutu miedzianego 19/0.16±0.003mm
Izolacja: PVC-001 (różne kolory)
B1. Pomarańczowy
B2. Pomarańczowy z czarnym
B3. Pomarańczowy z brązowym
B4. Pomarańczowy z czerwonym
B5. Pomarańczowy z żółtym
B6. Pomarańczowy z zielonym
B7. Pomarańczowy z niebieskim
B8. Pomarańczowy z fioletowym
B9. Pomarańczowy z szarym
B10. Pomarańczowy z białym
B11. Niebieski
B12. Niebieski z czarnym
B13. Niebieski z brązowym
B14. Niebieski z czerwonym
B15. Niebieski z pomarańczowym
B16. Niebieski z żółtym
B17. Niebieski z zielonym
B18. Niebieski z fioletowym
B19. Niebieski z szarym
B20. Niebieski z białym
B21. Fioletowy
B22. Fioletowy z czarnym
B23. Fioletowy z brązowym
B24. Fioletowy z czerwonym
B25. Fioletowy z pomarańczowym
B26. Fioletowy z żółtym
B27. Fioletowy z zielonym
B28. Fioletowy z niebieskim
B29. Fioletowy z szarym
B30. Fioletowy z białym
Formacja kabla: Przezroczysta folia Mylar, przewód uziemiający, srebrna folia aluminiowa jednostronna
Rdzeń C (25 przewodów)
Przewodnik: Cyna miękkiego drutu miedzianego 19/0.16±0.003mm
Izolacja: PVC-001 (różne kolory)
C1. Szary
C2. Szary z czarnym
C3. Szary z brązowym
C4. Szary z czerwonym
C5. Szary z pomarańczowym
C6. Szary z żółtym
C7. Szary z zielonym
C8. Szary z niebieskim
C9. Szary z fioletowym
C10. Szary z białym
C11. Biały
C12. Biały z czarnym
C13. Biały z brązowym
C14. Biały z czerwonym
C15. Biały z pomarańczowym
C16. Biały z żółtym
C17. Biały z zielonym
C18. Biały z niebieskim
C19. Biały z fioletowym
C20. Biały z szarym
C21. Jasny fiolet
C22. Jasny fiolet z czarnym
C23. Jasny fiolet z brązowym
C24. Jasny fiolet z czerwonym
C25. Jasny fiolet z pomarańczowym
Formacja kabla: Przezroczysta folia Mylar, przewód uziemiający, srebrna folia aluminiowa jednostronna
Rdzeń D (25 przewodów)
Przewodnik: Cyna miękkiego drutu miedzianego 19/0.16±0.003mm
Izolacja: PVC-001 (różne kolory)
D1. Różowy
D2. Różowy z czarnym
D3. Różowy z brązowym
D4. Różowy z czerwonym
D5. Różowy z pomarańczowym
D6. Różowy z żółtym
D7. Różowy z zielonym
D8. Różowy z niebieskim
D9. Różowy z fioletowym
D10. Różowy z szarym
D11. Różowy z białym
D12. Jasnoniebieski z czarnym
D13. Jasnoniebieski z brązowym
D14. Jasnoniebieski z czerwonym
D15. Jasnoniebieski z pomarańczowym
D16. Jasnoniebieski z żółtym
D17. Jasnoniebieski z zielonym
D18. Jasnoniebieski z fioletowym
D19. Jasnoniebieski z szarym
D20. Jasnoniebieski z białym
D21. Jasnozielony z czarnym
D22. Jasnozielony z brązowym
D23. Jasnozielony z czerwonym
D24. Jasnozielony z pomarańczowym
D25. Jasnozielony z żółtym
Formacja kabla: Przezroczysta folia Mylar, przewód uziemiający, srebrna folia aluminiowa jednostronna
Całkowita formacja kabla (Rdzeń A+B+C+D)
Wypełnienie: Wypełnienie taśmą PVC-001 białe φ=2.90mm (wypełnienie środkowe)
Owinięcie: Przezroczysta folia Mylar W=60mm, &=0.025mm

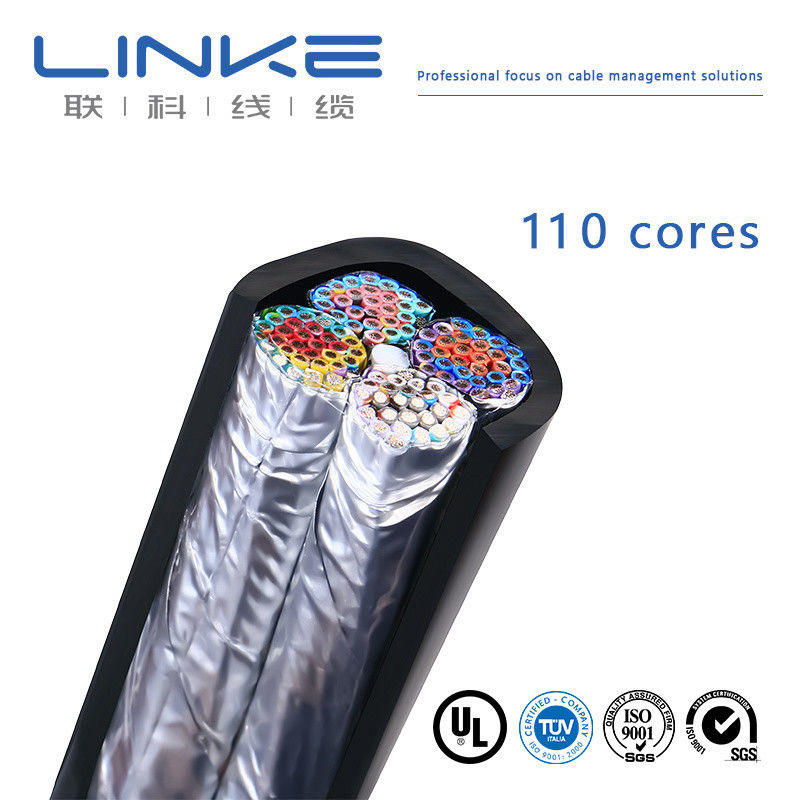

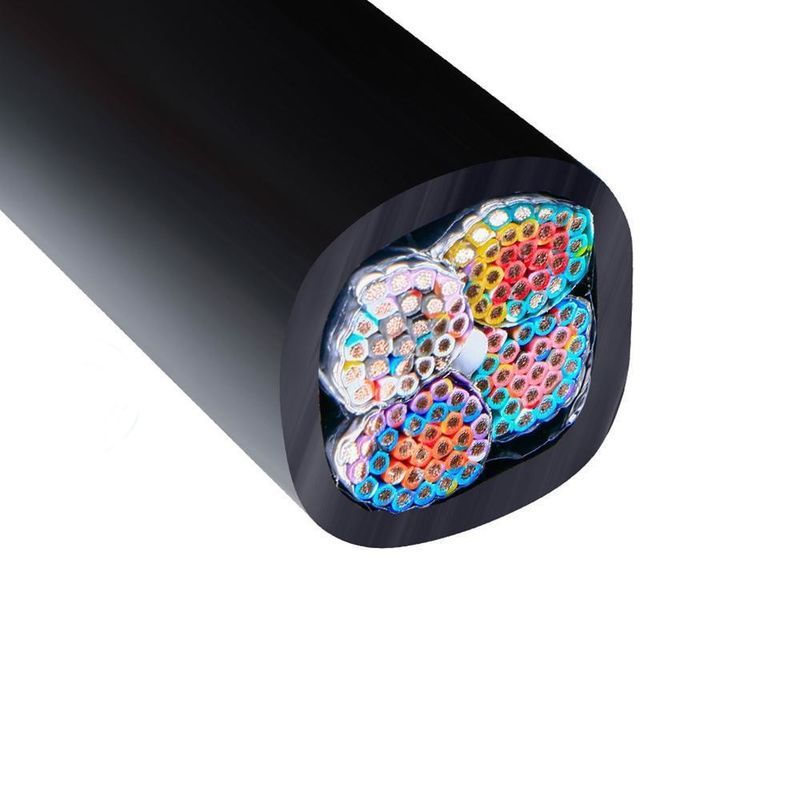

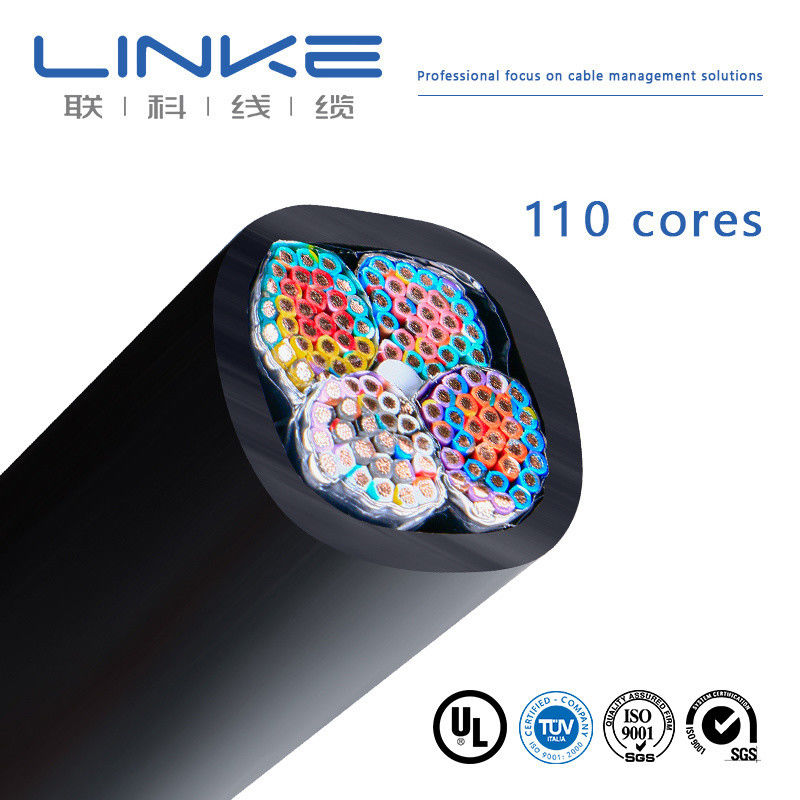

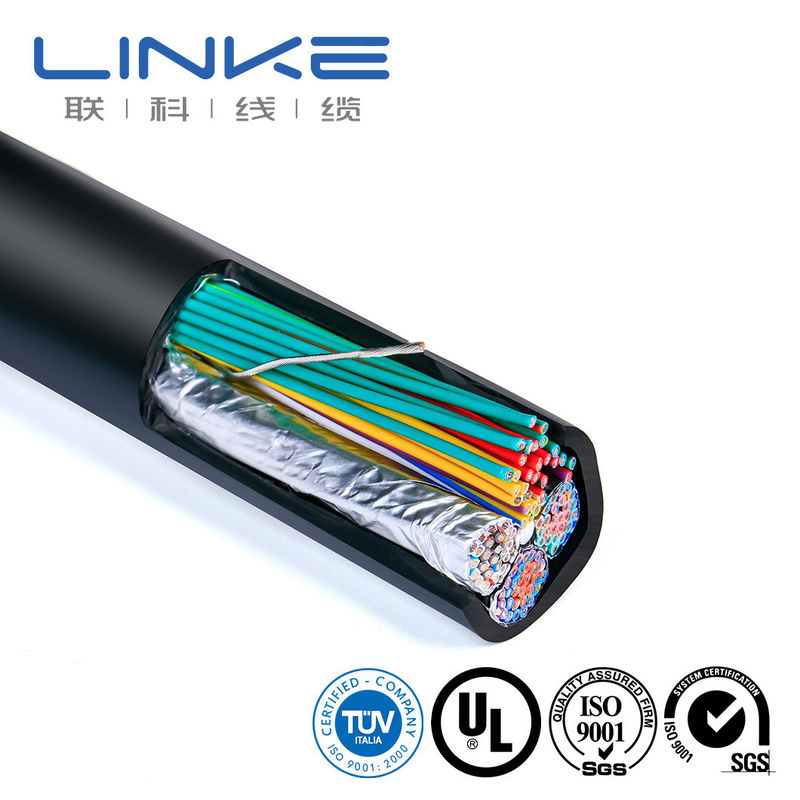

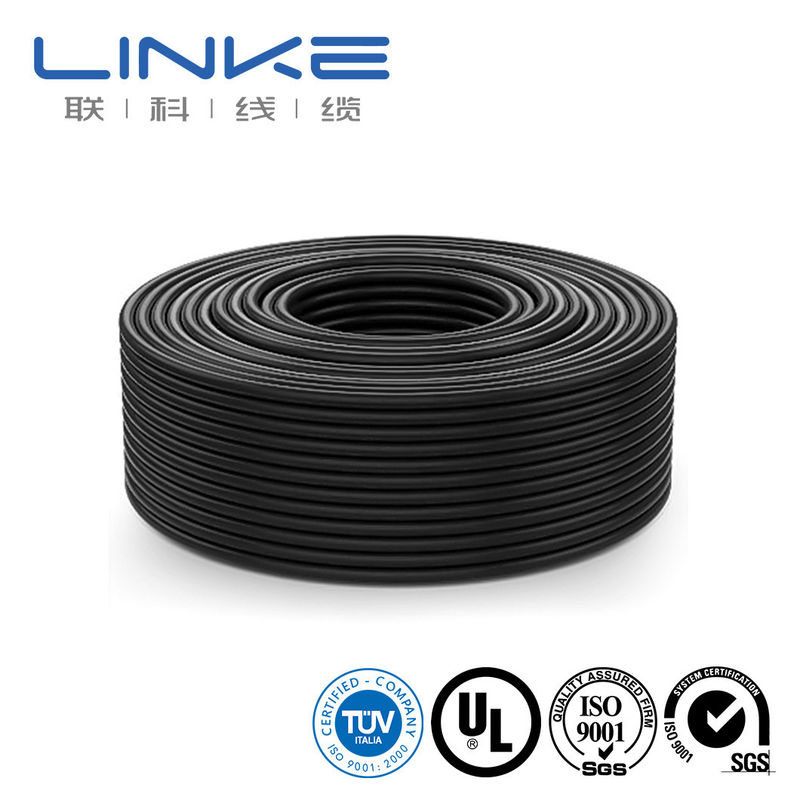

Zdjęcia produktu
Certyfikaty i normy
Nasze produkty spełniają najwyższe standardy branżowe dzięki kompleksowym certyfikatom:
Autoryzacje produktu: UL 758, RoHS, REACH, CE
Systemy zarządzania jakością: ISO 9001-2015 (wszystkie produkty), ISO 13485 (Urządzenia medyczne), IATF 16949 (Motoryzacja)
Normy izolacji UL XLPE: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Normy izolacji silikonowej: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Normy izolacji FEP: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
Często zadawane pytania
Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem. Kontrolujemy Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas - zapewnimy transport z Shenzhen.
Jak mogę otrzymać próbkę do testowania jakości?
Próbki są bezpłatne do oceny. Nowi klienci są zobowiązani do pokrycia kosztów kuriera.
Jakie jest Twoje minimalne zamówienie?
Zazwyczaj 100 metrów. Jednak ze względu na wagę kabla zalecamy zamawianie odpowiednich ilości w celu optymalizacji kosztów transportu. Transport morski jest najbardziej ekonomiczną opcją.
Czy mogę otrzymać zniżkę?
Zniżki są dostępne w zależności od ilości. Możemy zaoferować konkurencyjne ceny i ustalenia dotyczące transportu. Prosimy o kontakt w celu uzyskania szczegółowych ofert.
Czy Twoja firma akceptuje produkcję OEM?
Tak, oferujemy usługi OEM, w tym drukowanie nazwy Twojej firmy i niestandardowych kart jakości w celu promocji Twojej marki.
