Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo
Wideo
Numer wzoru UL:2464
Nomienna napięcie:300 V
Temperatura nominalna:80°C
Standardowy:UL758/UL1581
Wewnętrzne okablowanie lub zewnętrzne połączenie elektroniczne.
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1
| Kierowca | Izolacja | Rdzeń | Osłona | Włóczno |
Max, proszę. Opór przewodnika (Ω/KM) |
|||||
|
Wielkość (AWG) |
Budowa (Nie./mm) |
Średnica (mm) |
Gęstość nominalna (mm) |
Średnica (mm) |
Opcjonalnie |
Poziom osłony (%) |
Gęstość nominalna ((mm) |
Średnica (mm) |
Miedź goła |
Pozostałe |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opcjonalnie | 0.76 | 3.50±0.10 | 140 | 150 |
| 3 | 3.70±0.15 | |||||||||
| 4 | 3.90±0.15 | |||||||||
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opcjonalnie | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 3 | 3.90±0.15 | |||||||||
| 4 | 4.20±0.15 | |||||||||
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opcjonalnie | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 3 | 4.30±0.15 | |||||||||
| 4 | 4.70±0.15 | |||||||||
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opcjonalnie | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 3 | 40,80±0.15 | |||||||||
| 4 | 5.10±0.15 | |||||||||
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80±0.10 | 2 | Opcjonalnie | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 3 | 5.40±0.15 | |||||||||
| 4 | 5.90±0.15 | |||||||||
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opcjonalnie | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 3 | 6.00±0.15 | |||||||||
| 4 | 60,60±0.15 | |||||||||
| Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx30C |
| Izolacja: |
| PVC-001 (różne kolory) |
|
A1.czerwony A2.czerwona nota czarna A3.czerwona nota brązowa A4.czerwona nota pomarańczowa A5.czerwona nota żółta A6.czerwona nota zielona A7.czerwona nota niebieska A8.czerwona nota fioletowa A9.czerwona nota szara A10.czerwona nota biała A11.żółty A12.żółta nota czarna A13.żółta nota brązowa A14.żółta nota czerwona A15.Żółta nota pomarańczowa A16.Żółta nota zielona A17.Żółta nota niebieska A18.Żółta nota fioletowa A19.Żółta nota szara A20.Żółta nota biała A21.zielony A22.zielony, czarny A23.zielony, brązowy A24.zielony, czerwony A25.Zielona nota pomarańczowa A26.Zielona nota żółta A27.Zielona nota niebieska A28.Zielona nota fioletowa A29.Zielona nota szara A30.Zielona nota biała |

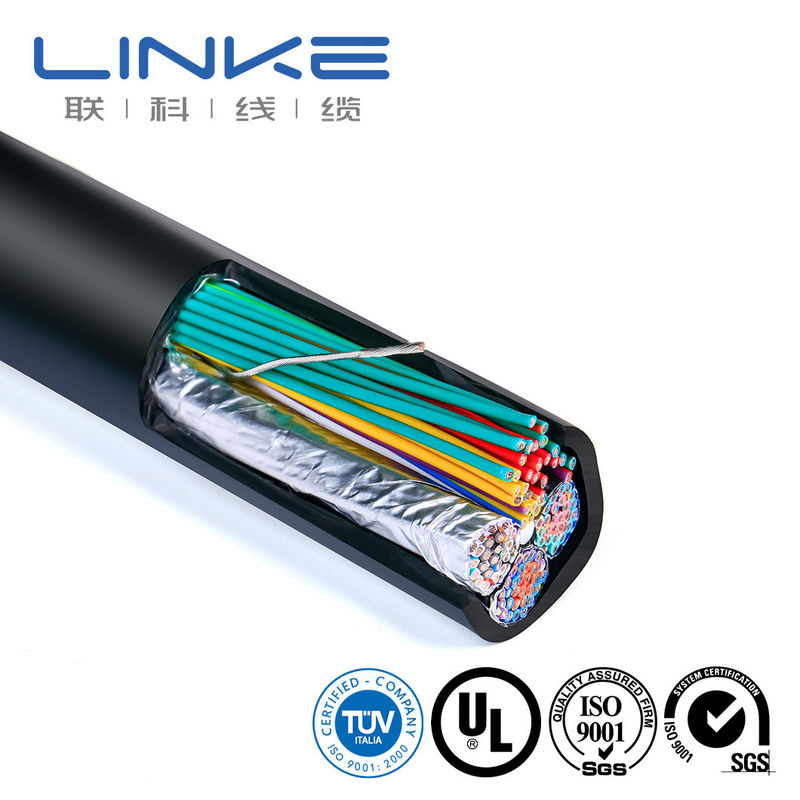

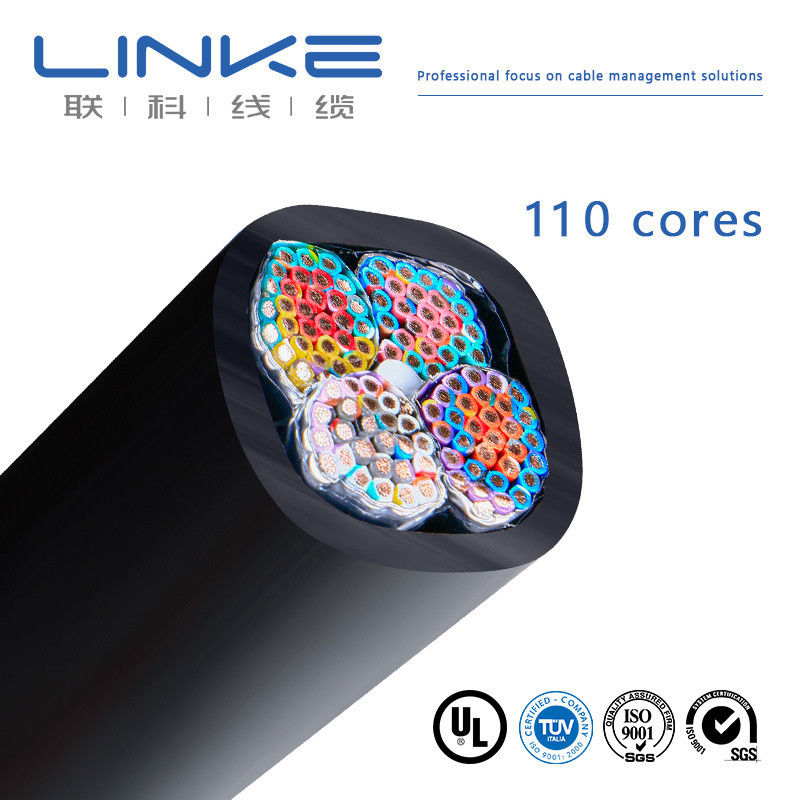

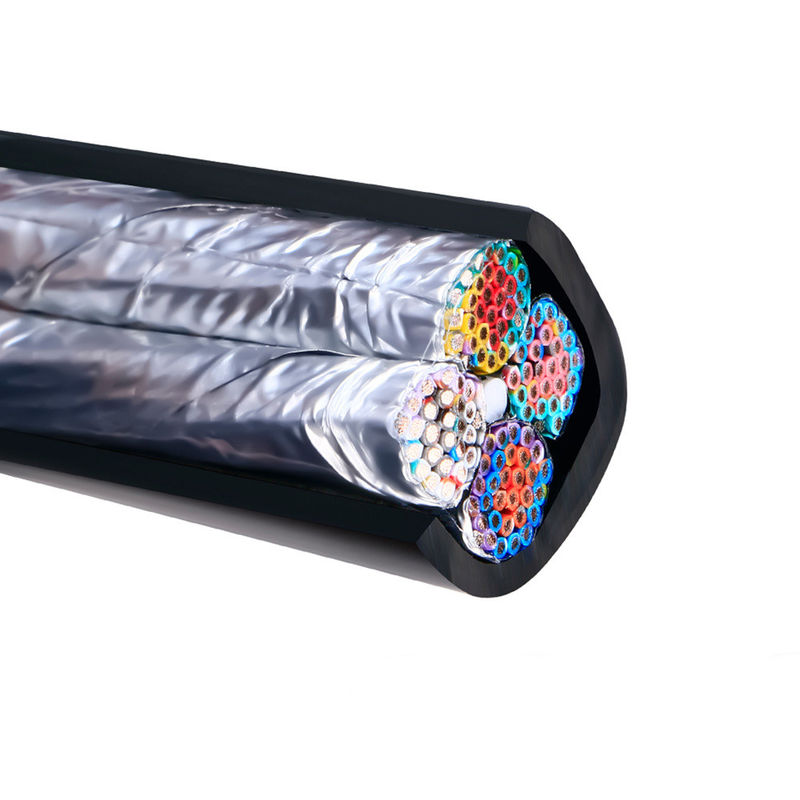

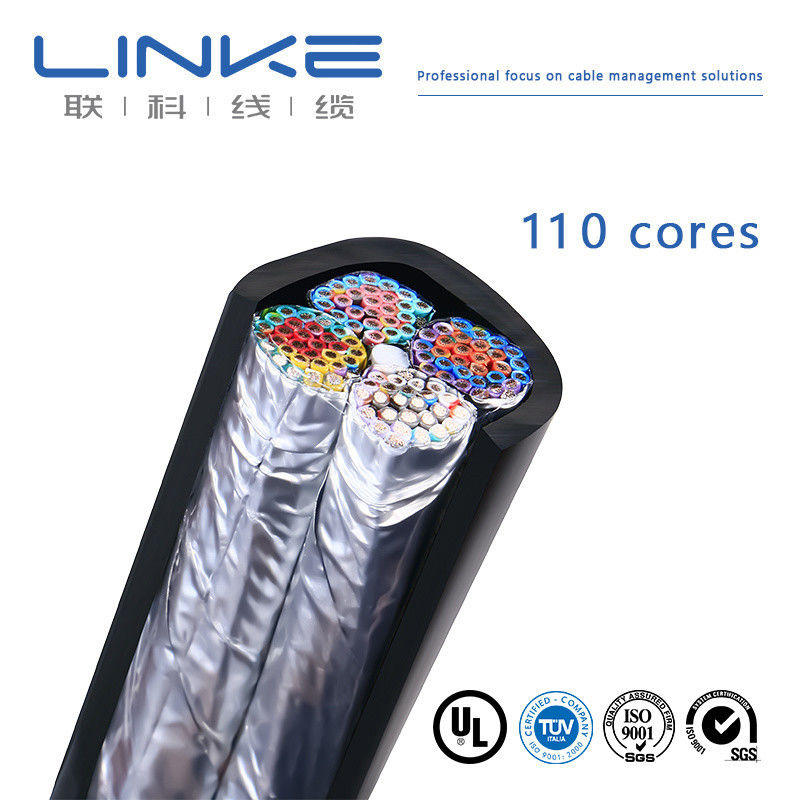

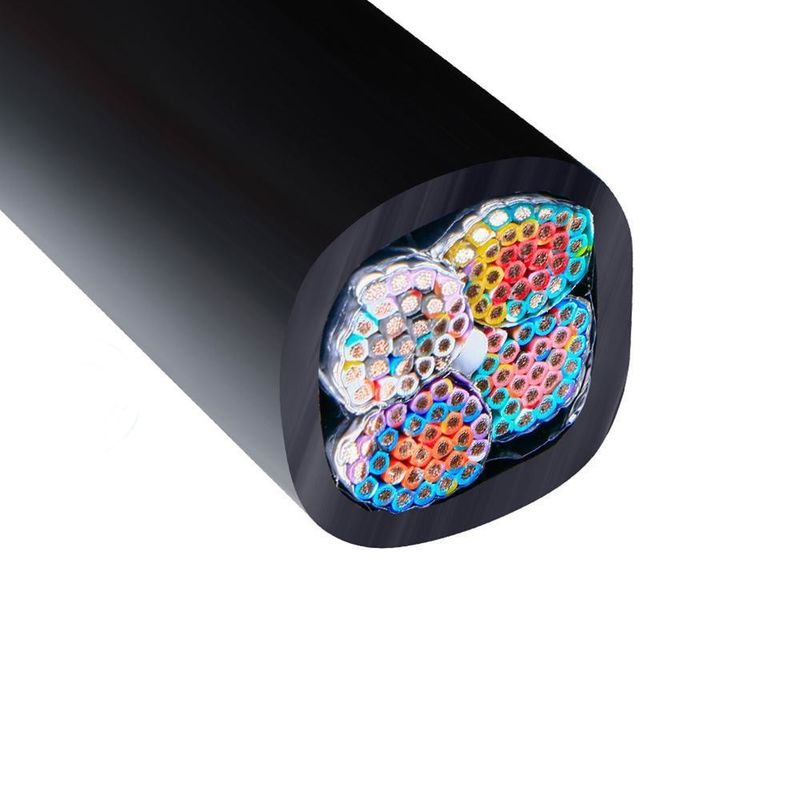

| Układ kablowy: (rdzeń A) |
| Owoc: przezroczysty Mylar W=30 mm, &=0,025 mmx1C |
| Grunt: Tynkowany miękki drut miedziany 19/0.16±0.003mmx1C (grunt pomiędzy mylarem a folią aluminiową) |
| Owijanie: srebrny jednostronny AL W=30mm, &=0,050mmx1C (strona AL w kierunku wewnętrznym) |
| Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx30C |
| Izolacja: |
| PVC-001 (różne kolory) |
|
B1.Pomarańczowa B2.Pomarańczowa nota czarna B3.Pomarańczowa nota brązowa B4.Pomarańczowa nota czerwona B5.Pomarańczowa nota żółta B6.Pomarańczowa nota zielona B7.Pomarańczowa nota niebieska B8. pomarańczowa nota fioletowa B9. pomarańczowa nota szara B10. pomarańczowa nota biała B11. niebieska B12. niebieska nota czarna B13. niebieska nota brązowa B14. niebieska nota czerwona B15. niebieska nota pomarańczowa B16. niebieska nota żółta B17. niebieska nota zielona B18. niebieska nota fioletowa B19. niebieska nota szara B20. niebieska nota biała B21. fioletowy B22. fioletowa nota czarna B23. fioletowa nota brązowa B24. fioletowa nota czerwona B25. fioletowa nota pomarańczowa B26. fioletowa nota żółta B27. fioletowa nota zielona B28. fioletowy niebieski B29. fioletowy szary B30. fioletowy biały |
| Układ kablowy: (rdzeń B) |
| Owoc: przezroczysty Mylar W=30 mm, &=0,025 mmx1C |
| Grunt: Tynkowany miękki drut miedziany 19/0.16±0.003mmx1C (grunt pomiędzy mylarem a folią aluminiową) |
| Owijanie: srebrny jednostronny AL W=30mm, &=0,050mmx1C (strona AL w kierunku wewnętrznym) |
| Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx25C |
| Izolacja: |
| PVC-001 (różne kolory) |
|
C1.Szarwy C2.Szarwy C3.Szarwy C4.Szarwy C5.Czarny C6.Szarwy C7.Szarwy Zielony C8.Szarwy Błękitny C9. szara nota fioletowa C10. szara nota biała C11. biała C12. biała nota czarna C13. biała nota brązowa C14. biała nota czerwona C15. biała nota pomarańczowa C16.Biała nota Żółta C17.Biała nota Zielona C18.Biała nota Niebieska C19.Biała nota Fioletowa C20.Biała nota Szara C21. fioletowy C22. fioletowy z czarnym C23. fioletowy z brązowym C24. fioletowy z czerwonym C25. fioletowy z pomarańczowym |
| Układ kablowy: (rdzeń C) |
| Owoc: przezroczysty Mylar W=30 mm, &=0,025 mmx1C |
| Grunt: Tynkowany miękki drut miedziany 19/0.16±0.003mmx1C (grunt pomiędzy mylarem a folią aluminiową) |
| Owijanie: srebrny jednostronny AL W=30mm, &=0,050mmx1C (strona AL w kierunku wewnętrznym) |
| Rdzeń D. |
| Przewodnik: Włókno miękkie miedziane 19/0.16±0.003mmx25C |
| Izolacja: |
| PVC-001 (różne kolory) |
|
D1.Różowy D2.Różowy Noto czarny D3.Różowy Noto brązowy D4.Różowy Noto czerwony D5.Różowy Noto pomarańczowy D6.Różowy Noto żółty D7.Różowy Noto zielony D8.Różowy Noto niebieski D9. Różowa nota fioletowa D10. Różowa nota szara D11. Różowa nota biała D12. niebieska nota czarna D13. niebieska nota brązowa D14. niebieska nota czerwona D15. niebieska nota pomarańczowa D16. niebieska nota żółta D17. niebieska nota zielona D18. niebieska nota fioletowa D19. niebieska nota szara D20. niebieska nota biała D21. niebieska nota czarna D22. niebieska nota brązowa D23. niebieska nota czerwona D24. Świetnie zielony, pomarańczowy D25. Świetnie zielony, żółty |
| Układ kablowy: (rdzeń D) |
| Owoc: przezroczysty Mylar W=30 mm, &=0,025 mmx1C |
| Grunt: Tynkowany miękki drut miedziany 19/0.16±0.003mmx1C (grunt pomiędzy mylarem a folią aluminiową) |
| Owijanie: srebrny jednostronny AL W=30mm, &=0,050mmx1C (strona AL w kierunku wewnętrznym) |
Wypełnienie: taśma wypełniająca PVC-001 biała φ=2,90 mm (wypełnienie środkowe)
Opakowanie: Przejrzysty Mylar W=60mm, &=0.025mmx1C
Uzyskaliśmy zezwolenie na produkt: UL 758, RoHs, REACH, CE;
certyfikację systemu zarządzania jakością:ISO 9001-2015 (wszystkie produkty);ISO 13485 (przemysł wyrobów medycznych),
IATF 16949 (przemysł motoryzacyjny);
Izolacja ULXLPE jest:Zmiany w pozycjach 1A002 i 1A004
Izolacja silikonowa z:Zmiany w odniesieniu do odnośników chemicznych;
izolacja FEP:Zmiany w odniesieniu do odnośników chemicznych
Certyfikowany model UL
Aby uzyskać więcej informacji, prosimy o kontakt!
