Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C /TPU/ UL758,ROHS, REACH,CE: ISO9001-2015();ISO13485;IATF16949
Wideo
Wideo

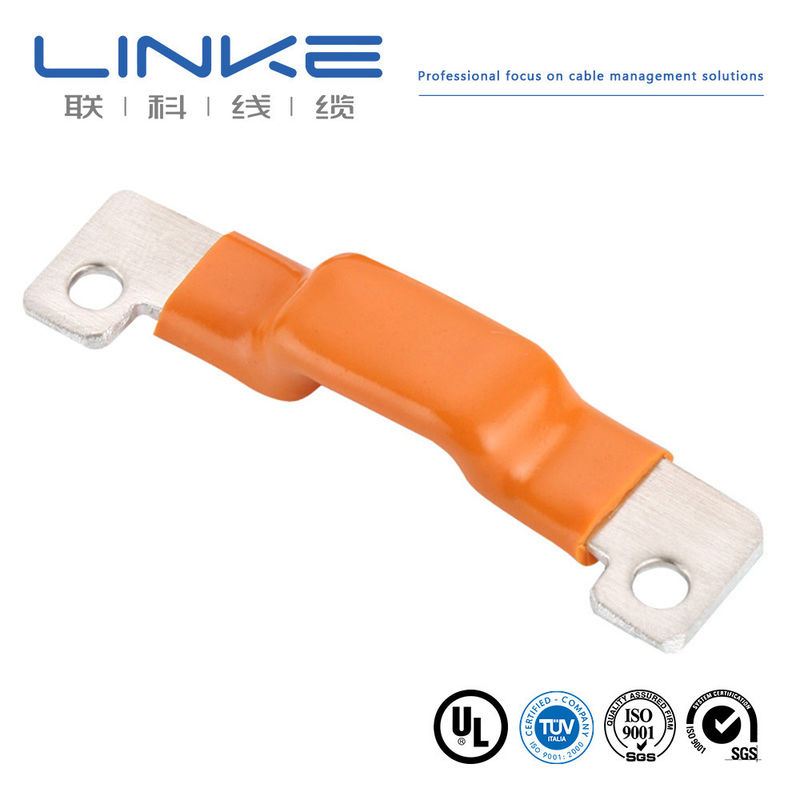

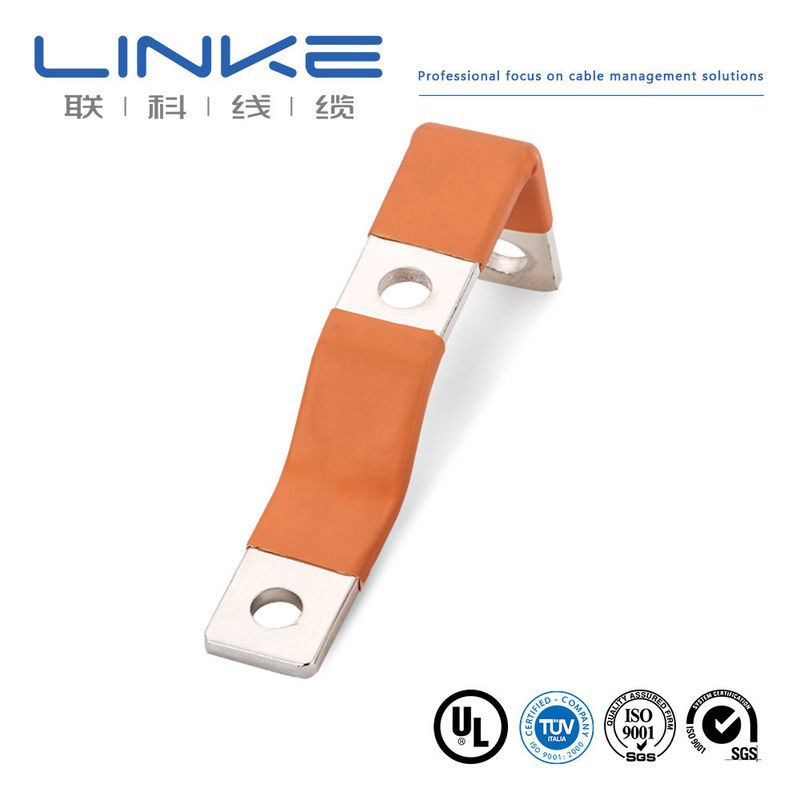

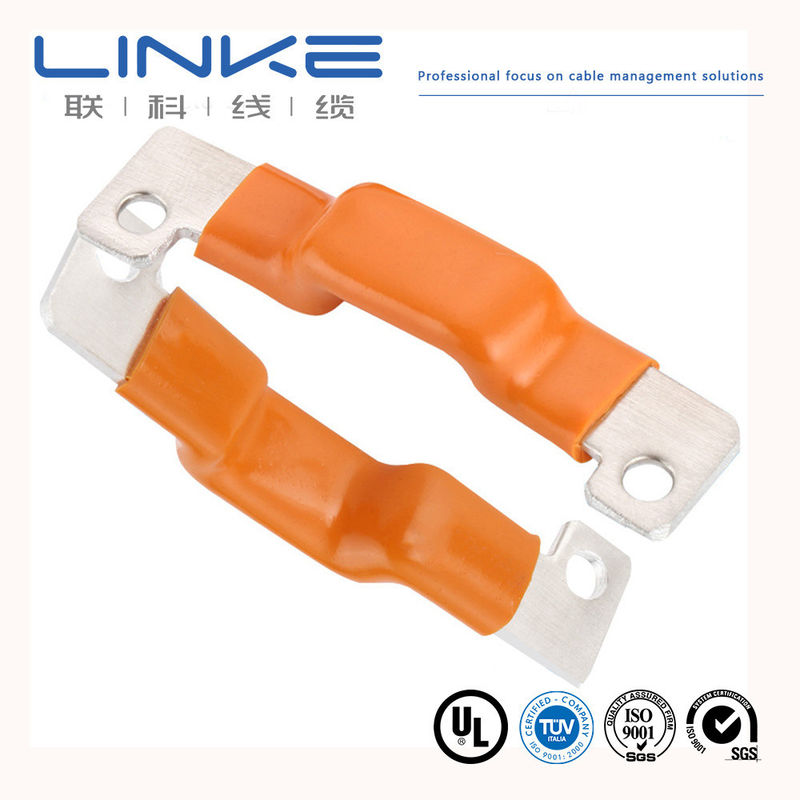

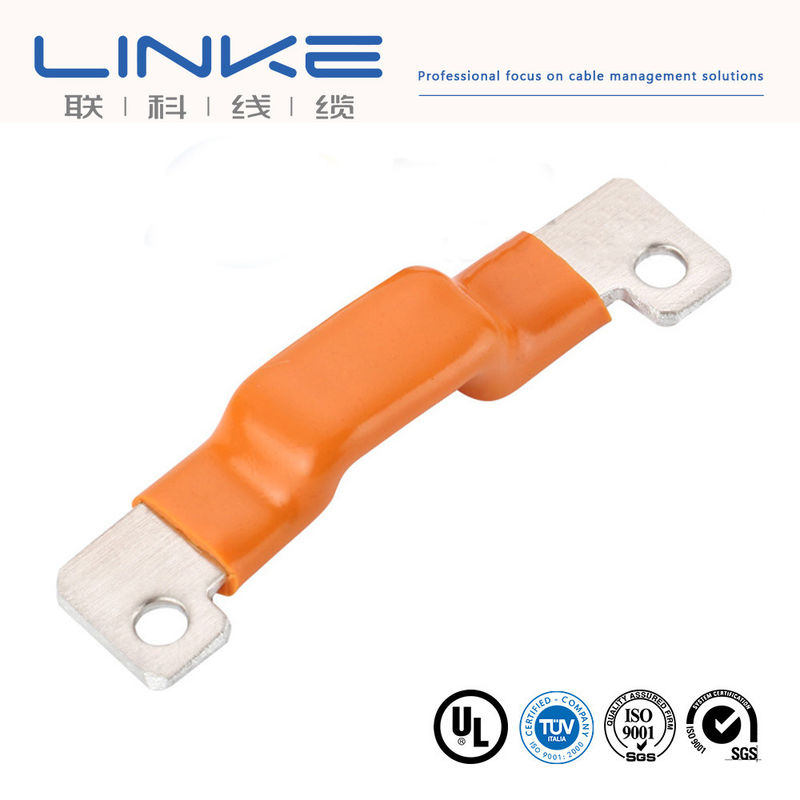

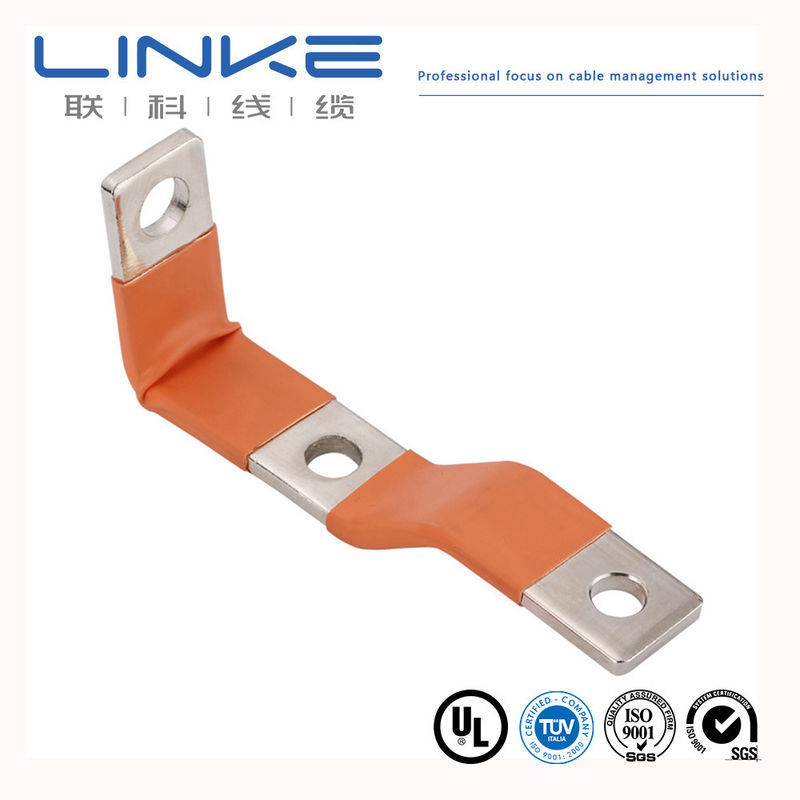

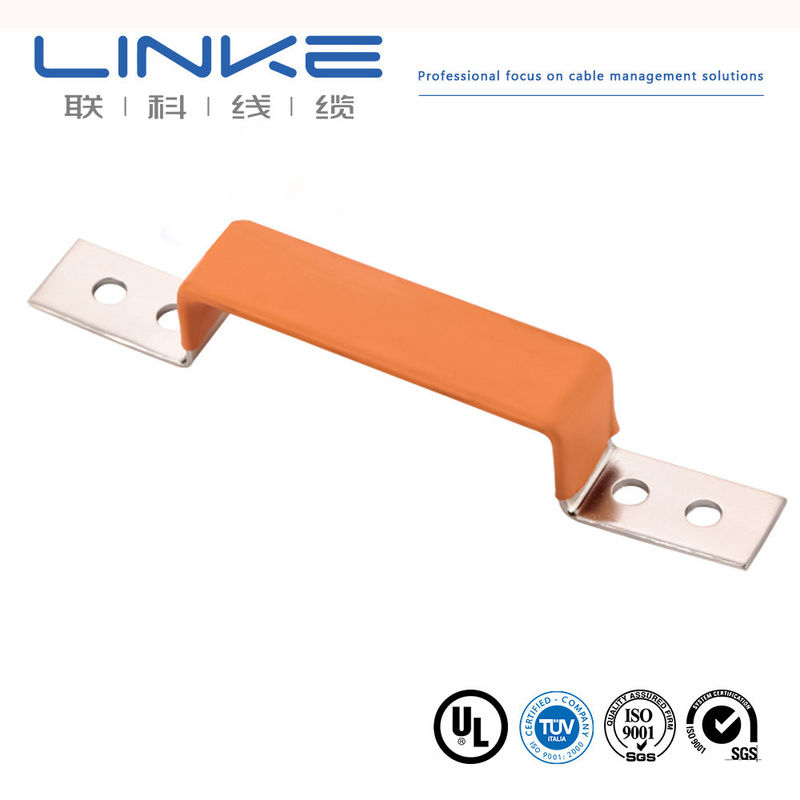

Izolowana szyna miedziana do urządzeń elektrycznych próżniowych
Szyna elastyczna jest produkowana przez lutowanie części folii miedzianej, charakteryzuje się 99,9% zawartości miedzi dla doskonałej przewodności z minimalnymi zanieczyszczeniami. Szyny miedziane laminowane zapewniają zwiększoną powierzchnię przenoszenia prądu.
Grubość folii miedzianej waha się od 0,05 mm do 0,3 mm. Powierzchnie styku mogą być cynowane lub posrebrzane zgodnie z wymaganiami użytkownika. Wydajność prądowa jest obliczana na podstawie 1 kwadratowego pasa dzianiny z efektywnym prądem obciążenia 4A. Przewodniki miedziane o różnych przekrojach mają różne parametry. Większe obszary mogą być wielowarstwowe lub konfigurowane jako zestawy.
Specyfikacje produktu
| Norma materiałowa | GB: T2 Miedź z min. 99,9% DIN: E-Cu58 (Numer: 2.0065) EN: Cu-ETP (Numer: CW004A) ISO: Cu-ETP UNS: C11000 JIS: C1100 BS: C101 Inne materiały dostępne na życzenie |
| Rezystancja | 0,00001Ω |
| Przewodność | 57% |
| Grubość pojedynczej warstwy folii miedzianej | 0,1/0,2/0,3/0,5/1,0 mm (w zależności od konstrukcji szyny) Zapewniamy odpowiednie rekomendacje dotyczące grubości |
| Materiał izolacyjny | Powłoka zanurzeniowa z PVC oferuje doskonałą wydajność. Szyny o specjalnych kształtach mogą być powlekane bezpośrednio, zachowując integralność podczas wielokrotnego zginania bez pękania. |
| Wydajność izolacji | PE i PVC zapewniają dobrą wydajność, przy czym powlekanie zanurzeniowe z PVC przewyższa rurki termokurczliwe z PE |
| Materiał trudnopalny/ognioodporny | UL94-V-0 lub dostosowane do Twoich wymagań |
| Testy szczelności | Tuleje zanurzeniowe z PVC: - 3500VDC przez 30s przy grubości 1,5 mm: Prąd upływu 0,025 MA - 5000VAC przez 30-60s przy grubości 1,8-2,0 mm: Prąd upływu 0,065 MA Doradzamy optymalne rozwiązania w oparciu o Twoje napięcie robocze |
| Pokrycie powierzchniowe | Dostępne niklowanie, cynowanie lub posrebrzanie Grubość powłoki: standardowo od 3 um do 12 um Dostępna niestandardowa grubość na życzenie |
| Testy w komorze solnej | Środowisko neutralne: nikiel wytrzymuje 240 godzin, srebro działa gorzej, cynowanie najgorzej |
| Testy zginania | 10000 zgięć pod kątem 15 radianów bez pękania lub złamania |
| Testy wzrostu temperatury | Zależne od przekroju szyny elastycznej Raporty z testów wzrostu temperatury dostępne na życzenie przed dostawą |
| Temperatura pracy | -45°C do +150°C |
| Wytrzymałość na rozciąganie folii miedzianej | ≥500N |
| Czas wyceny | Wycena dostarczana w ciągu 1-3 dni roboczych po otrzymaniu zapytania |
| Czas dostawy próbki/zamówienia próbnego | 5-15 dni roboczych w zależności od konstrukcji szyny i procesu produkcyjnego |
| Norma zarządzania jakością | Zgodność z IATF 16949 dla przemysłu motoryzacyjnego |
| Certyfikat ekologiczny | Zgodność z ROHS, REACH |
Warianty produktu
Opcja izolacji miedzianej
Opcja izolacji silikonowej
Profil firmy
Linke Cable Technology Co., Ltd jest wiodącym producentem przewodów i kabli w Chinach. Od ponad 10 lat specjalizujemy się w badaniach i rozwoju, produkcji i marketingu wysokiej jakości kabli oraz niestandardowych rozwiązań kablowych na całym świecie. Nasza wiedza obejmuje kable do ładowania pojazdów elektrycznych, kable medyczne, kable silikonowe, kable sprężynowe, kable plecione, kable towlobe, przewody UL, kable samochodowe i inne.
W Linke Cable stosujemy podejście inżynier-do-inżyniera, aby opracowywać dla naszych klientów doskonałe kable, poprawiając jakość produktów i jakość życia dzięki innowacyjnym rozwiązaniom.
| Marka | LINKE | Przekrój (mm²) | 0,01-500 mm² |
| Przekrój drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacyjny | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Samochodowy/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5× średnicy kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, 3,5 mm Jack, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| Temperatura | Minus 70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/Niestandardowe |
| Usługi wsparcia | niestandardowe kable, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) | ||
Nasze certyfikaty
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Pojedynczy przewód, izolacja termoplastyczna)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń, izolowany wytłaczanym PVC, pojedynczy, znamionowy 105°C, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2.
Kabel z płaszczem niewytłaczanym, izolowany wytłaczanym PVC, znamionowy 105°C, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2.
Kabel z płaszczem niewytłaczanym, izolowany wytłaczanym TPU, znamionowy 80°C, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Często zadawane pytania
Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem, kontrolującym Twoje zamówienie od początku do końca. Zapraszamy do odwiedzin i oferujemy usługę odbioru w Shenzhen.
Jak mogę uzyskać próbkę do testowania jakości?
Próbki są bezpłatne do oceny. Nowi klienci są odpowiedzialni za koszty kuriera.
Jakie jest Twoje minimalne zamówienie?
Zazwyczaj 100m. Ze względu na wagę kabla zalecamy zamawianie odpowiednich ilości w celu optymalizacji kosztów transportu. Transport morski jest często najbardziej ekonomiczną opcją.
Czy mogę otrzymać zniżkę?
Zniżki zależą od ilości zamówienia. Możemy zaoferować zniżki i pokryć koszty transportu dla znaczących zamówień. Prosimy o kontakt w celu uzyskania szczegółów.
Czy Twoja firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę Twojej firmy i dostosować karty jakości do promocji Twojej marki.
