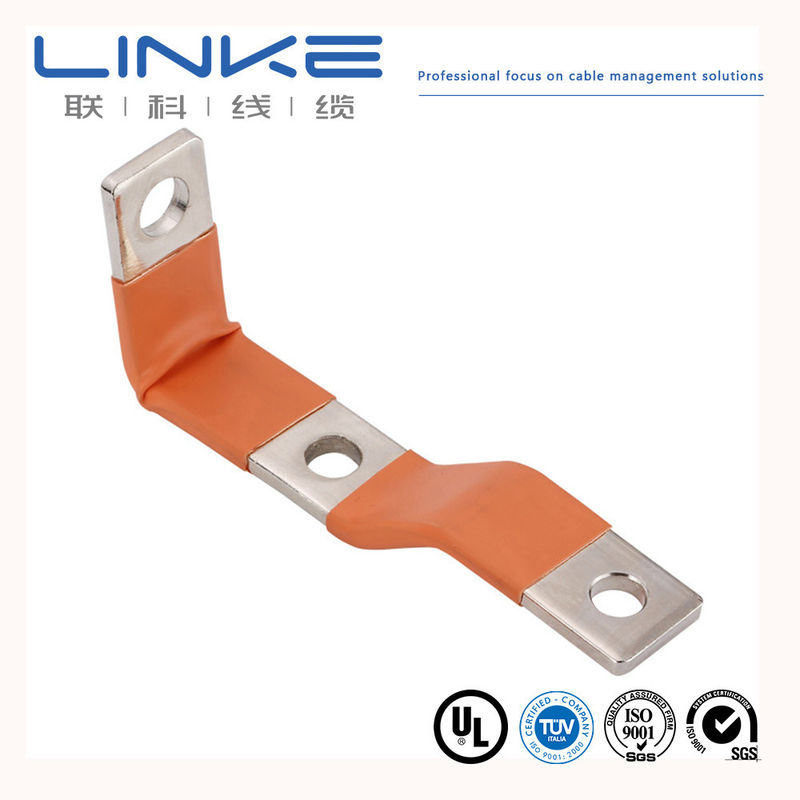

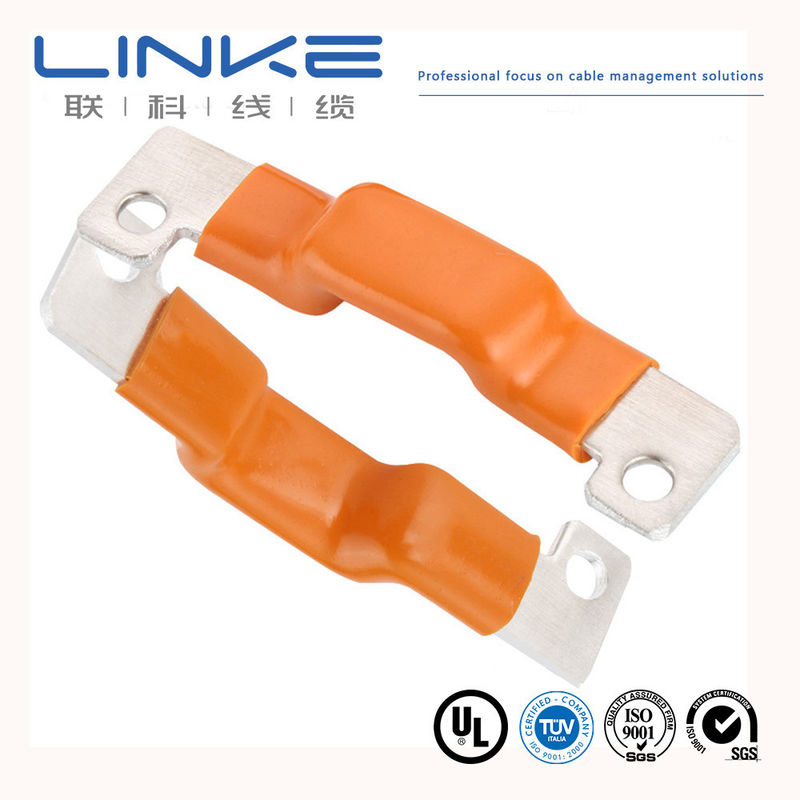

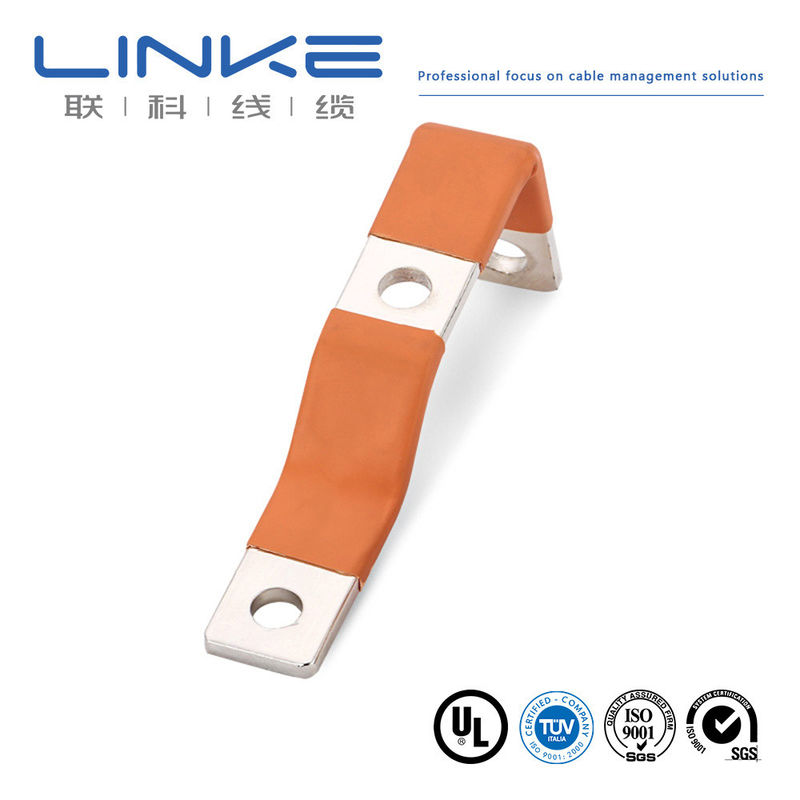

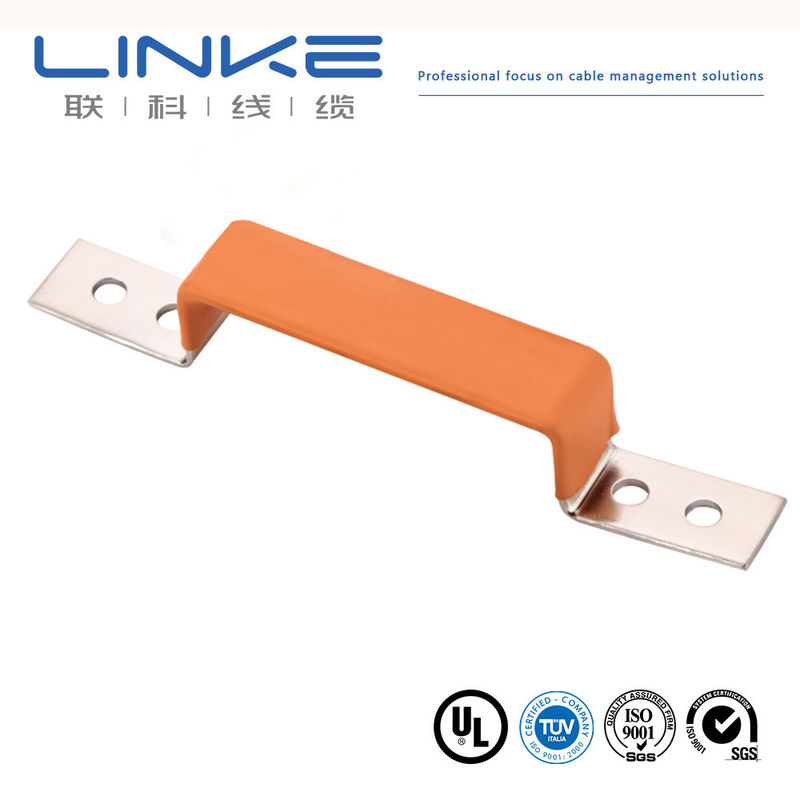

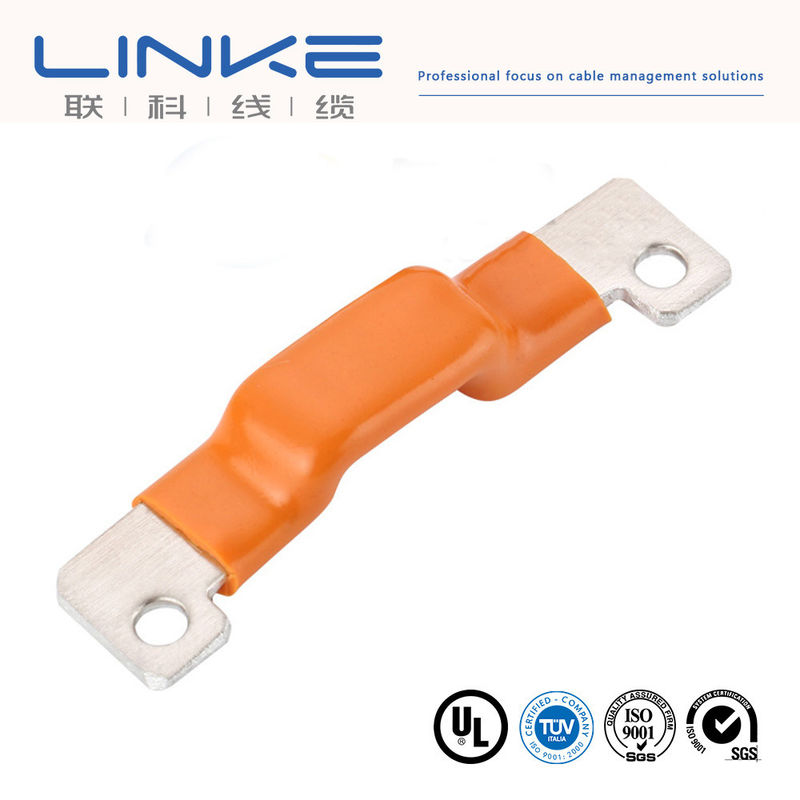

Izolowane miedziane pręty dla urządzeń elektrycznych pod próżnią
Elastyczna prętka jest wytwarzana poprzez lutowanie części folii miedzianej razem, z zawartością miedzi 99,9% dla doskonałej przewodności z minimalnymi zanieczyszczeniami.Laminatowe miedziane pręty zapewniają zwiększoną powierzchnię przewozu prądu.
Gęstość folii miedzi wynosi od 0,05 mm do 0,3 mm. Powierzchnie kontaktowe mogą być przetlenione lub srebrzone zgodnie z wymaganiami użytkownika.Pojemność prądu obliczana jest na podstawie 1 kwadratowego paska do dziania o prądzie skutecznego obciążenia wynoszącym 4APrzewodniki miedziane o różnych powierzchniach przekrojowych mają różne parametry.
Specyfikacja produktu
| Standardy materiałowe |
GB: miedź T2 z min. 99,9%
DIN: E-Cu58 (numer: 2.0065)
EN: Cu-ETP (numer CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Inne materiały dostępne na żądanie |
| Odporność |
0.00001Ω |
| Przewodność |
57% |
| Gęstość pojedynczej warstwy folii miedzianej |
0.1/0.2/0.3/0.5/1.0mm (w zależności od struktury pręta prądu)
Zapewniamy odpowiednie zalecenia grubości |
| Materiał izolacyjny |
Powierzchnia powleczania PVC zapewnia doskonałą wydajność. Specjalnie ukształtowane pręty mogą być pokryte bezpośrednio, utrzymując integralność przez wiele zakrętów bez łamania. |
| Wydajność izolacji |
PE i PVC zapewniają dobrą wydajność, przy czym zanurzanie w PVC przewyższa wydajność rur cieplnozmniejszających PE |
| Odporność na ogień/odporność na ogień |
UL94-V-0 lub dostosowane do wymagań |
| Badanie wycieków |
Wyroby z tworzyw sztucznych:
- 3500VDC przez 30 sekund przy grubości 1,5 mm: Wyciek 0,025 MA
- 5000VAC dla 30-60s przy grubości 1,8-2,0 mm: Wyciek 0,065 MA
Doradzamy optymalne rozwiązania na podstawie napięcia roboczego |
| Powierzchniowe pokrycie |
Pozostałe, o szerokości przekraczającej 10 mm
Grubość powłoki: 3um do 12um standardowa
Gęstość na zamówienie |
| Badanie rozpylania soli |
Neutralne środowisko: nikel wytrzymuje 240 godzin, srebro jest gorsze, cyna gorsze |
| Badanie gięcia |
10000 zakrętów pod kątem 15 promieni bez złamania lub złamania |
| Badanie wzrostu temperatury |
W zależności od elastycznej powierzchni przekroju poprzecznego pręta
Sprawozdania z badań podnoszenia temperatury dostępne na żądanie przed dostawą |
| Temperatura pracy |
-45°C do +150°C |
| Wytrzymałość na rozciąganie folii miedzianej |
≥ 500N |
| Czas cytowania |
Ocenę dostarczoną w ciągu 1-3 dni roboczych od otrzymania zapytania |
| Czas dostawy zamówienia próbnego/próbnego |
5-15 dni roboczych w zależności od struktury prętu i procesu produkcji |
| Standardy zarządzania jakością |
Przemysł motoryzacyjny zgodny z normą IATF 16949 |
| Certyfikat przyjazny dla środowiska |
Zgodność z ROHS, REACH |
Zmiany produktów
Opcja izolacji miedzianej
- Przewodnik: elastyczny, goły, wygrzewany drut miedziany
- Izolacja: miedź
- Kolory kurtki: Czarna, Pomarańczowa, Czerwona, Żółta, Błękitna (pojedyncza i podwójna izolacja)
- Rozmiary SQ MM (w stylu europejskim): Dostosowywalne
- Wielkości AWG (styl północnoamerykański): Dostosowywalne
- Szeroki zakres temperatur: Dostosowany
Opcja izolacji silikonowej
- Przewodnik: elastyczny, goły, wygrzewany drut miedziany
- Izolacja: silikon
- Kolory kurtki: Czarna, Pomarańczowa, Czerwona, Żółta, Błękitna (pojedyncza i podwójna izolacja)
- Rozmiary MM SQ: od 4 do 240 mm2
- Wielkość AWG: 0AWG-10AWG
- Zakres temperatur: -60°C do 200°C
Profil przedsiębiorstwa
Linke Cable Technology Co., Ltd jest wiodącym producentem drutu i kabli w Chinach.i wprowadzania na rynek kabli wysokiej jakości i rozwiązań kablowych na zamówienie na całym świecieNasza wiedza obejmuje kable do ładowania pojazdów elektrycznych, kable medyczne, kable silikonowe, kable sprężowe, kable splecione, kable ciągnikowe, przewody UL, kable samochodowe i wiele innych.
W Linke Cable stosujemy podejście inżyniera do inżyniera, aby opracować doskonałe kable dla naszych klientów, zwiększając jakość produktów i poprawiając życie poprzez innowacyjne rozwiązania.
Nasze certyfikaty
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (jednosprężnik, izolacja termoplastyczna)
Zastosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem:
ISO9001 i ISO13485, TS16949
CNR - Materiał okablowania urządzeń, PVC izolowany z ekstrudującego pojedynczego, o temperaturze 105oC, 1000V, klasa I, grupa A, B lub AB, FT1 i/lub FT2.
Kabel z płaszczem niezwiązany z elementami PVC, wytrzaskany, o temperaturze 105°C, 1000V, klasa I, klasa I lub klasa I/II, grupa A, B lub AB, FT1 i/lub FT2.
Kabel TPU niezwiązany z osłoną, wytrzaskany, o temperaturze 80 °C, 300 V, klasa I, klasa I lub klasa I/II, grupa A, B lub AB, FT1 i/lub FT2
Częste pytania
Jest pan producentem lub przedsiębiorstwem handlowym?
Jesteśmy profesjonalnym producentem, kontrolujemy Twoje zamówienie od początku do końca.
Skąd mogę dostać próbkę, żeby sprawdzić twoją jakość?
Nowe klienci ponoszą koszty kurierskie.
Jaka jest minimalna ilość zamówienia?
Zwykle 100 m. Ze względu na wagę kabla zalecamy zamówienie odpowiednich ilości w celu optymalizacji kosztów przewozu.
Mogę dostać zniżkę?
Zniżki zależą od ilości zamówienia. Możemy zaoferować zniżki i pokryć koszty przewozu w przypadku dużych zamówień. Proszę skontaktować się z nami w celu uzyskania szczegółów.
Czy pańska firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę firmy i dostosować wysokiej jakości karty promocyjne.
