Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo
Wideo

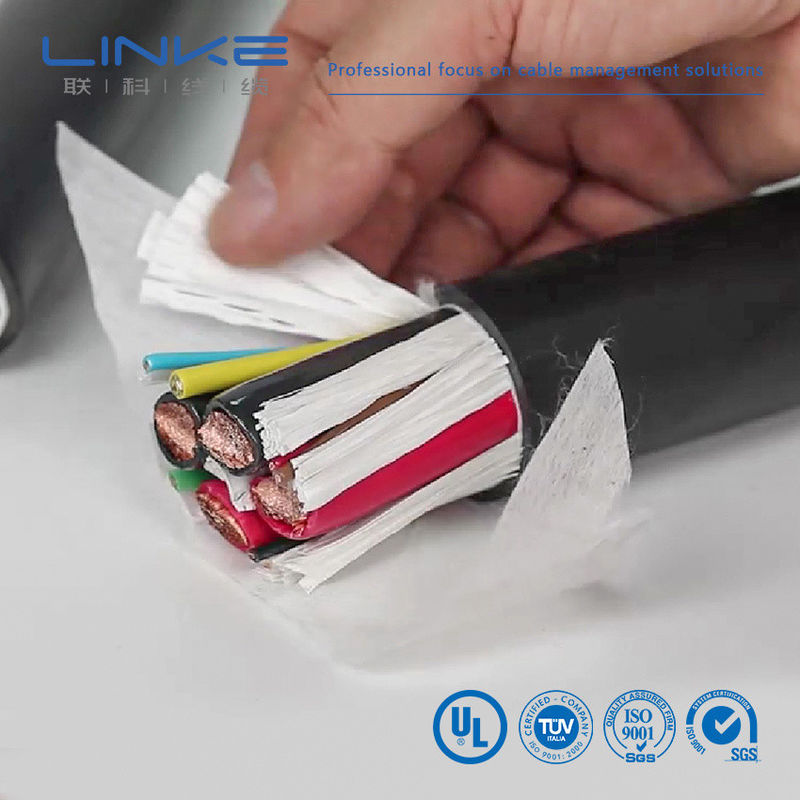

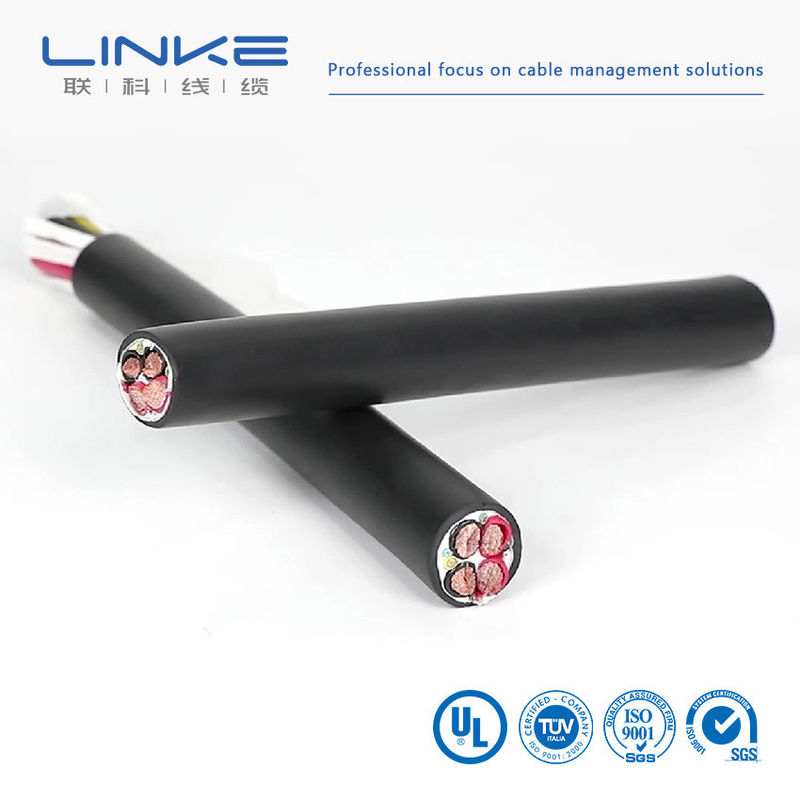

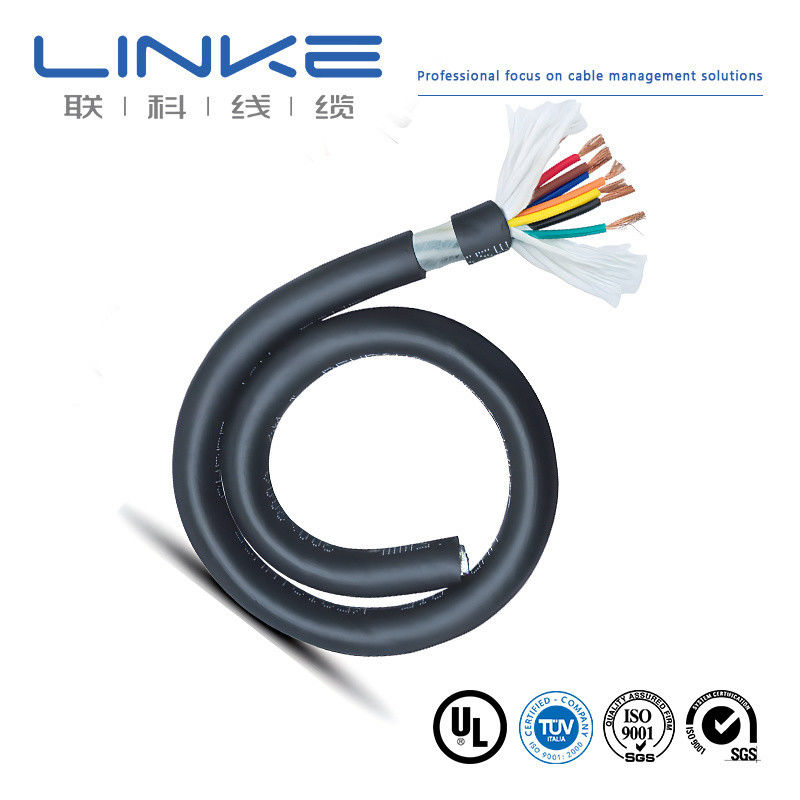

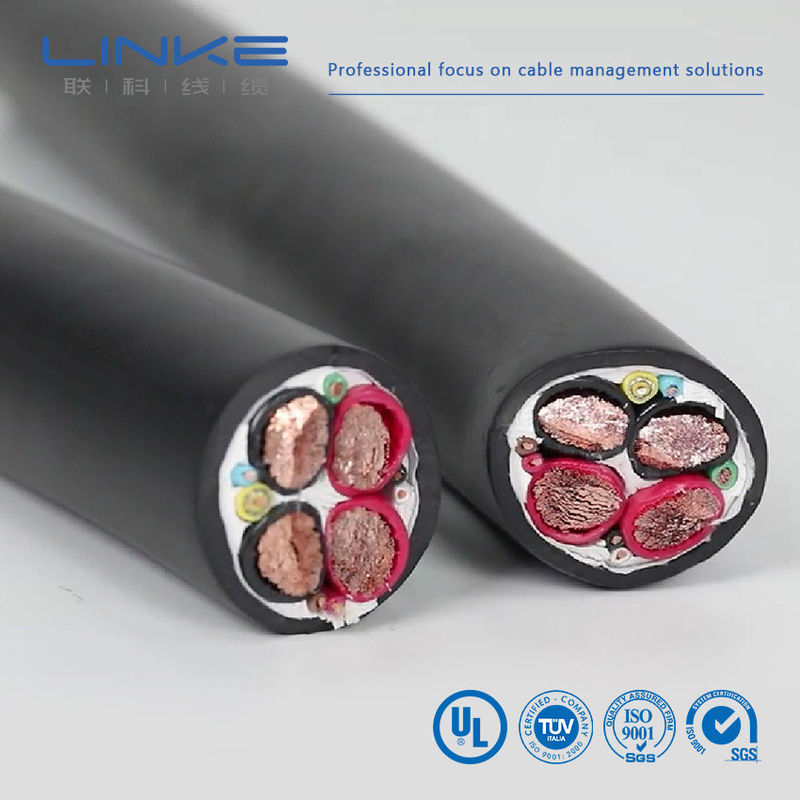

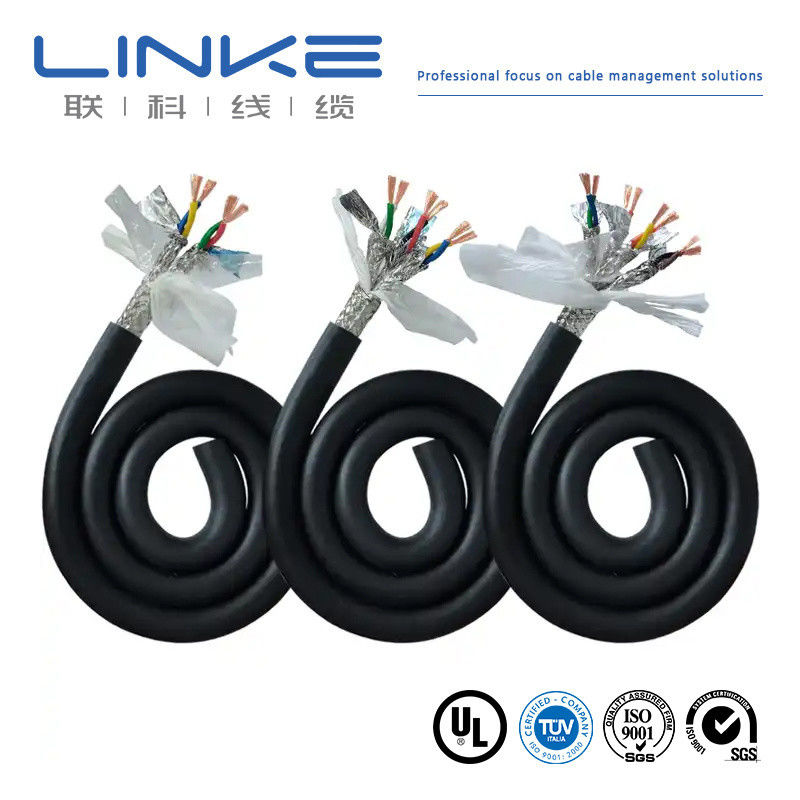

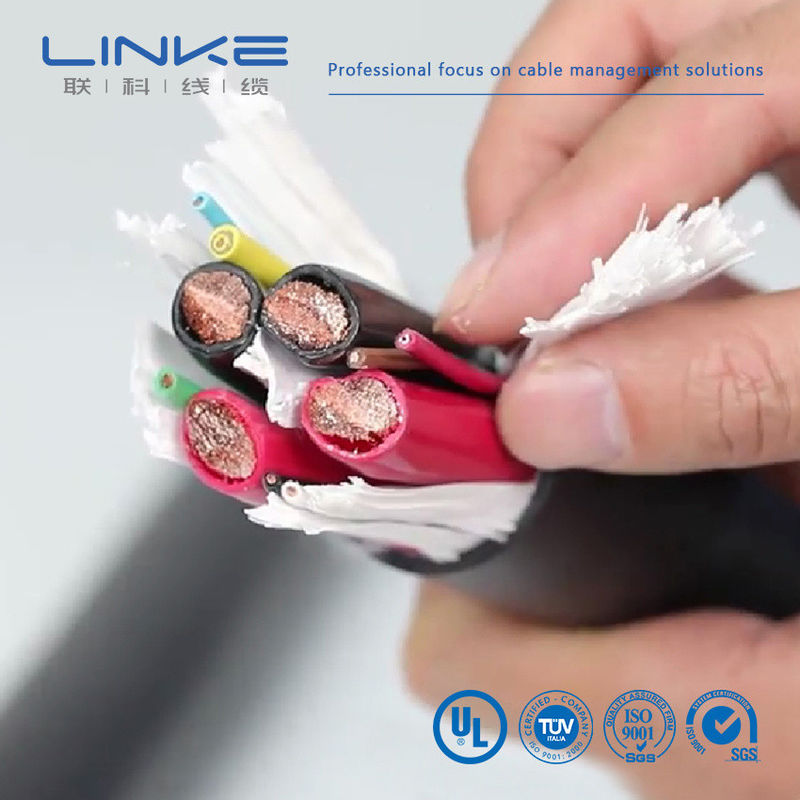

Ten szybki przewód do ładowania pojazdów elektrycznych DC 350 A został zaprojektowany do zastosowań wymagających wysokiej wydajności ładowania, z doskonałymi cechami bezpieczeństwa i trwałości.
| Charakterystyka elektryczna | Właściwości fizyczne | Normy testowania |
|---|---|---|
| Napięcie znamionowe: DC 1000V | Wytrzymałość na rozciąganie: ≥20MPa | Test ciśnieniowy w wysokiej temperaturze: ≤50% |
| Temperatura znamionowa: Płaszcz -40~90ºC Izolacja -40~125ºC |
Wydłużenie: ≥300% | Test udaru cieplnego: Brak pęknięć |
| Maks. rezystancja przewodnika (20ºC): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km |
Stan po starzeniu: 110±1ºC×168h | Test kompatybilności: GB/T 33594 |
| Wytrzymałość izolacji na napięcie (rdzeń A i B, 10m): AC 2.5kV | Procent oryginalnej wytrzymałości na rozciąganie: ≤±30% Procent oryginalnego wydłużenia: ≤±30% |
Test palności: GB/T 18380.12-2008 |
| Test odporności na zgniatanie: GB/T 33594 Test zginania: GB/T 33594 |
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Grubość drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/kauczuk/oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Niestandardowa długość | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień zgięcia | [np. ≥5× średnica kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, gniazdo 3,5 mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/niestandardowe |
| Usługi wsparcia | multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) |
Niezależne laboratorium • Kompletny sprzęt testujący • Pełna kontrola jakości
Testujemy każdy produkt zgodnie ze ścisłymi standardami, aby zapewnić doskonałą jakość i niezawodne działanie.
|
Nr. |
Przedmiot testu |
Warunki testu |
Wymagania testowe |
Dane testowe |
Wynik |
|
1 |
Inspekcja struktury |
1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej |
Zgodność z tabelą rozmiarów drutu |
Patrz protokół testowy |
Zaliczone |
|
2 |
Udar cieplny |
Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie zaobserwować próbkę |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Zaliczone |
|
3 |
Odkształcenie cieplne |
1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania w określonej temperaturze przez 1 godzinę 3. Umieścić próbkę pod kolumną naciskową przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji |
1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Zmniejszenie grubości ≤ 50% |
Patrz protokół testowy |
Zaliczone |
|
4 |
FT2 |
Zastosować standardowy płomień na wysokości 125 mm raz |
1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne |
Patrz protokół testowy |
Zaliczone |
|
5 |
Starzenie |
1. Wziąć pięć odcinków płaszcza o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, pozostawić w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem |
Patrz protokół testowy |
Zaliczone |
|
6 |
Zimne zginanie |
Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Zaliczone |
|
7 |
Rezystancja przewodnika |
Zmierz rezystancję metrowego rdzenia przewodnika za pomocą miernika rezystancji DC |
W temperaturze 20°C, rezystancja 8AWG ≤ 2,23Ω/km |
Patrz protokół testowy |
Zaliczone |
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz
dostarcza profesjonalne rozwiązania dla branży kabli i przewodów, szczególnie dla
różnych klientów przemysłowych. Obejmuje:
Kabel do robotów humanoidalnych,
Kabel zasilający/dane AI,
Kabel półprzewodnikowy/przemysłowy kabel automatyki,
Kabel czujnika,
Kabel do nowych energii,
Przewód do medycyny estetycznej,
Kabel UL,
Linke Cable posiada zdywersyfikowane możliwości rozwoju produktów i zdolności techniczne do wspierania zdywersyfikowanych
potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758,CCC,RoHs,REACH,CE; Posiadamy
następujący system zarządzania jakością:ISO 9001-2015(Wszystkie produkty); ISO 13485
(Wyroby medyczne i instrumenty),IATF 16949(Przemysł motoryzacyjny)
Certyfikaty jakości
Nasze produkty spełniają następujące normy międzynarodowe:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Pojedynczy przewód, izolacja termoplastyczna)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń
Pojedynczy kabel z izolacją z PVC wytłaczanego, znamionowy 105°C, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem z PVC wytłaczanego, nieintegralny, znamionowy 105°C, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem z TPU wytłaczanego, nieintegralny, znamionowy 80°C, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Często zadawane pytania
Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię w Shenzhen.
Jak mogę otrzymać próbkę do przetestowania jakości?
Próbki są dla Ciebie bezpłatne. Nowi klienci są zobowiązani do pokrycia kosztów kuriera.
Jakie jest Twoje minimalne zamówienie?
Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.
Czy mogę otrzymać zniżkę?
Zależy to od Twojej ilości. Możemy udzielić zniżki i pokryć koszty transportu. Prosimy o kontakt.
Czy Twoja firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę Twojej firmy, a nawet dostosować kartę jakości, aby promować Twoją firmę.
