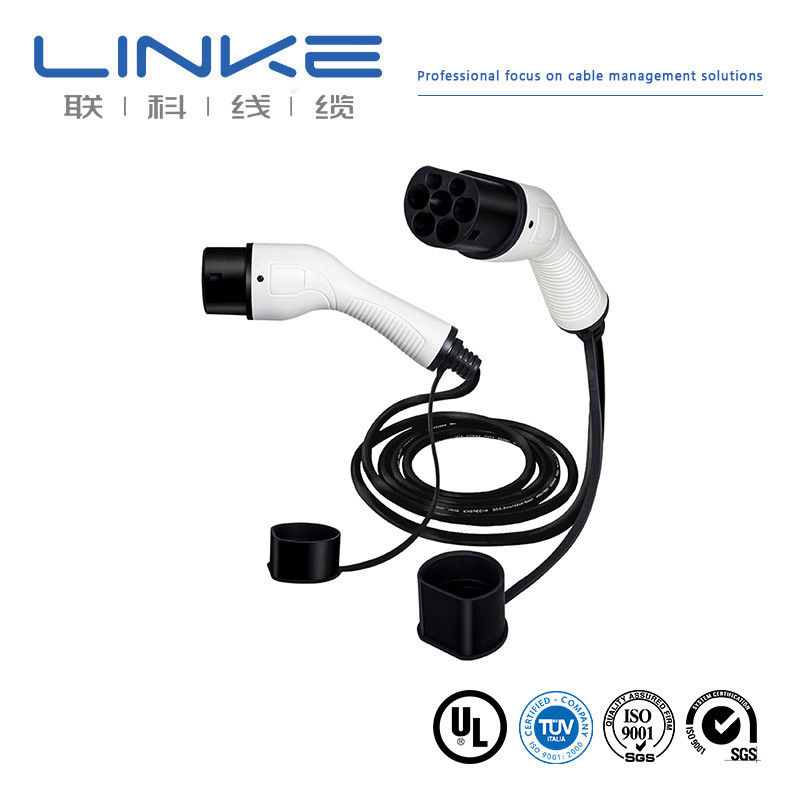

Przemysł elektryczny o wysokim napięciu 380V z gołym przewodnikiem miedzianym i gumową kurtką dla pojazdów elektrycznych

2c*10AWG Kabel ładowania EV

3c*18AWG Kabel ładowania EV

Kabel ładowania elektrycznego 5p

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

Linke

Orzecznictwo:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Nr modelu:

LK-EV105

Typ wtyczki:

IEC 62196-2 (typ 2), SAE J1772 typ 1

Dyrygent:

Naga miedź

Struktura:

3034/0,20

Kurtka:

Guma

używać:

Ładowanie

Typ:

Powolna stacja ładowania pojazdów elektrycznych

Czas realizacji:

7-15 dni

Woltaż:

380 V

Kolor:

Czarny

Próbki:

1000 USD/SZT. 1 SZT. (Min. zamówienie) |

Personalizacja:

Dostępny

Koszt wysyłki:

o kosztach wysyłki i szacowanym czasie dostawy.

Zwroty i zwroty:

O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.

Materiał przewodnika:

miedź/miedź cynowana

Typ przewodnika:

Skręcony drut

Materiał zewnętrzny:

dostosuj: PVC, PE, LSFOH, guma silikonowa

materiały izolacyjne:

dostosuj: PVC, PE, XLPE, EPR, SIR

Dane techniczne:

0,1–450 mm²

Napięcie znamionowe:

300-600 V

temperatura znamionowa:

-60 ± 200 ℃

Kolor:

Dostosuj

Typ:

Bezludny

Orzecznictwo:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakiet:

Przez Rolkę

Podkreślić:

2c*10AWG Kabel ładowania EV

3c*18AWG Kabel ładowania EV

Kabel ładowania elektrycznego 5p

Warunki płatności i wysyłki

Minimalne zamówienie

1000 metrów

Cena

Zbywalny

Szczegóły pakowania

Zgodnie z wymaganiami

Czas dostawy

7-15 dni

Zasady płatności

Zalicz 30% depozytu i wyślij po otrzymaniu 70% płatności końcowej

Możliwość Supply

50000 m / dzień

ZAŁĄCZONE PRODUKTY

Wideo

Tynkowany miedziany przewodnik kablu windy z izolacją PVC i dostosowalnym płaszczem do zastosowań energetycznych i sterowania

Najlepszą cenę

Wideo

Linka windy z okrągłym drutem, z miedzianym przewodem cynowanym i izolacją PVC do różnych wind

Najlepszą cenę

Wideo

Izołowany, niestandardowy, elastyczny, płaski, miedziany sztylet dla baterii o pojemności 1200A

Najlepszą cenę

Wideo

1200A AMP Wyizolowany miedziany sztab z dostosowalną izolacją i wysoką przewodnością dla urządzeń elektrycznych próżniowych

Najlepszą cenę

Skontaktuj się z nami

86-0769-81776230

86-18665106395

sales@linkecable.com

Skontaktuj się teraz

Opis produktu

Zestaw prądu elektrycznego wysokonapięciowego klasy premium dla pojazdów elektrycznych

Specyfikacja produktu

NAZWA KABLU	Kabel elektryczny
SPECKA KABIELU	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Zgodność z RoHS

Szczegółowa konstrukcja

Pozycja	Materiał przewodzący	Rozmiar przewodnika	O.D. ((Ref.)
A: 2C×80mm2	Włókiennicze	2580/0,20 ±0,008 mm	120,40±0,25 mm
B: 1C × 25 mm2	Włókiennicze	798/0,20 ±0,008 mm	70,00±0,20 mm
C: 1C × 4 mm2	Włókiennicze	224/0,15±0,008mm+10/1# Tinsel+1000D Kevlar	20,70±0,15 mm
D: (3C × 0,75 mm2) ((P2)	Włókiennicze	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	10,40±0,10 mm
E: (7C × 0,75 mm2)	Włókiennicze	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	10,40±0,10 mm

Specyfikacje izolacji i płaszcza

Składnik	Materiał	Min. Średnia grubość	Przesada.
Izolacja	Termoplastyczne (EF2585,85±3A)	10,60 mm - 0,50 mm	150,60±0,40 mm - 2,50±0,10 mm
W płaszczu	TPE	0.60 mm	70,20 ± 0,25 mm - 9,70 ± 0,25 mm
Włóczniaki	TPU	20,80 mm	380,00+0,6/-1,00 mm

Właściwości elektryczne i fizyczne

Charakterystyka elektryczna

Właściwości fizyczne

Nomienna napięcie:1000 V prądu stałego
Temperatura nominalna:Żakiet -40~90oC, izolacja -40~125oC
Maksymalny opór przewodnika (20oC):
A:00,242Ω/km B:00,78Ω/km C:40,95Ω/km D&E:26Ω/km
Włókno izolacyjne wytrzyma:AC 2,5kV/5min, prąd przecieku ≤5mA
Kompletny kabel Wytrzymałość napięcia:AC 3,5 kV/15min, prąd przecieku ≤5mA
Min. odporność izolacyjna:500MΩ.km

Wytrzymałość na rozciąganie:≥ 20 MPa
Wydłużenie:≥ 300%
Badanie płomienia:GB/T 18380.12-2008
Badanie ciśnienia w wysokiej temperaturze:≤ 50%
Badanie uderzenia cieplnego:Bez pęknięć.
Badanie zgodności:GB/T 33594
Badanie odporności na rozbicie:GB/T 33594
Min. promień zgięcia:6*OD
Odporność na ścieranie:≥2000 razy

Odniesienie do struktury kabla elektrycznego

Rodzaj	Przewodnik mm2	Struktura	Materiał przewodzący	Grubość izolacji	Materiał izolacyjny	OD izolacji	Oporność przewodnika 20oC
EV-YJ	1.5	48 na 0.20	miedź	0.6	Silikon	2.90±0.15	≤ 12.7
EV-YJ	2.5	80 na 0.20	miedź	0.7	Silikon	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	miedź	0.8	Silikon	4.30±0.15	≤ 4.71
EV-YJ	6	196/0.20	miedź	0.8	Silikon	5.10±0.20	≤ 3.14
EV-YJ	10	322/0.20	miedź	1.00	Silikon	6.70±0.20	≤ 1.82
EV-YJ	16	513/0.20	miedź	1.10	Silikon	8.00±0.30	≤ 1.16
EV-YJ	25	798/0.20	miedź	1.3	Silikon	90,80±0.30	≤ 0.743
EV-YJ	35	1121/0.20	miedź	1.3	Silikon	11.40±0.30	≤ 0.527
EV-YJ	50	1596/0.20	miedź	1.50	Silikon	13.50±0.30	≤ 0.368
EV-YJ	70	2242/0.20	miedź	1.50	Silikon	15.50±0.40	≤ 0.259
EV-YJ	95	3034/0.20	miedź	1.50	Silikon	17.50±0.50	≤ 0.196

Kluczowe cechy

/Konduktor:Włókno miedziane wygrzewane
Izolacja:Silikon
Opcje koloru:Czarna, pomarańczowa, czerwona, żółta, niebieska kurtka
Rodzaje izolacji:Jednorazowa i podwójna izolacja
Rozmiary SQ MM (w stylu europejskim):4 mm kwadratowych do 240 mm kwadratowych
Wielkości AWG (styl północnoamerykański):0AWG-10AWG
Szeroki zakres temperatur:-60 do 200°C

Certyfikacje i normy jakości

Zastosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem:
Zastosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem:
Zastosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem:
ISO9001 i ISO13485, TS16949
CNR - Materiał okablowania urządzenia
Ekstruowany PVC izolowany pojedynczy, o temperaturze 105oC, 1000V
Kable z płaszczem niezwiązanym z ekstrudującym PVC, o temperaturze 105oC, 1000V
Kabel TPU niezwiązany z płaszczem, wytrzaskany, o temperaturze 80oC, 300V

Częste pytania

1Jesteś producentem czy firmą handlową?

Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca.

2Skąd mogę dostać próbkę, żeby sprawdzić twoją jakość?

Próbki są bezpłatne, nowi klienci muszą zapłacić za koszt kuriera.

3- Jaka jest minimalna ilość zamówienia?

Normalnie 100m. Jednak kabel jest bardzo ciężki. Lepiej zamów odpowiednią ilość, aby uniknąć dużego ładunku. Transport morski jest najlepszą opcją.

4Mogę dostać zniżkę?

To zależy od ilości. Możemy zrobić zniżkę i pozwolić na przewóz. Proszę nas skontaktować.

5Czy pańska firma akceptuje produkcję OEM?

Tak, możemy wydrukować nazwę firmy, a nawet dostosować kartę jakości do promocji firmy.

Aby uzyskać więcej informacji, prosimy o kontakt!
