Kabel ładowania pojazdów elektrycznych typu 2 z gołym przewodnikiem miedzianym i płaszczem TPE dla ładowarek elektrycznych AC o mocy 7kw 11kw 22kw

5p EV ładowanie Eve Kabel

32A Kabel do ładowania EV

2c*10AWG Kabel do ładowania EV Eve

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

Linke

Orzecznictwo:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Nr modelu:

LK-EV102

Typ wtyczki:

IEC 62196-2 (typ 2), SAE J1772 typ 1

Dyrygent:

Naga miedź

Struktura:

3034/0,20

Kurtka:

Tpe

używać:

Ładowanie

Typ:

Powolna stacja ładowania pojazdów elektrycznych

Rozmiar opakowania:

50,00 cm * 50,00 cm * 50,00 cm

Woltaż:

380 V

Próbki:

1000 USD/SZT. 1 SZT. (Min. zamówienie) |

Personalizacja:

Dostępny

Koszt wysyłki:

o kosztach wysyłki i szacowanym czasie dostawy.

Zwroty i zwroty:

O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.

Materiał przewodnika:

miedź/miedź cynowana

Typ przewodnika:

Skręcony drut

Materiał zewnętrzny:

dostosuj: PVC, PE, LSFOH, guma silikonowa

materiały izolacyjne:

dostosuj: PVC, PE, XLPE, EPR, SIR

Dane techniczne:

0,1–450 mm²

Napięcie znamionowe:

300-600 V

temperatura znamionowa:

-60 ± 200 ℃

Kolor:

Dostosuj

Orzecznictwo:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakiet:

Przez Rolkę

Rdzeń:

Wiele

Czas realizacji:

7-15 dni

Podkreślić:

5p EV ładowanie Eve Kabel

32A Kabel do ładowania EV

2c*10AWG Kabel do ładowania EV Eve

Warunki płatności i wysyłki

Minimalne zamówienie

1000 metrów

Cena

Zbywalny

Szczegóły pakowania

Zgodnie z wymaganiami

Czas dostawy

7-15 dni

Zasady płatności

Zalicz 30% depozytu i wyślij po otrzymaniu 70% płatności końcowej

ZAŁĄCZONE PRODUKTY

Wideo

Tynkowany miedziany przewodnik kablu windy z izolacją PVC i dostosowalnym płaszczem do zastosowań energetycznych i sterowania

Najlepszą cenę

Wideo

Linka windy z okrągłym drutem, z miedzianym przewodem cynowanym i izolacją PVC do różnych wind

Najlepszą cenę

Wideo

Izołowany, niestandardowy, elastyczny, płaski, miedziany sztylet dla baterii o pojemności 1200A

Najlepszą cenę

Wideo

1200A AMP Wyizolowany miedziany sztab z dostosowalną izolacją i wysoką przewodnością dla urządzeń elektrycznych próżniowych

Najlepszą cenę

Skontaktuj się z nami

86-0769-81776230

86-18665106395

sales@linkecable.com

Skontaktuj się teraz

Opis produktu

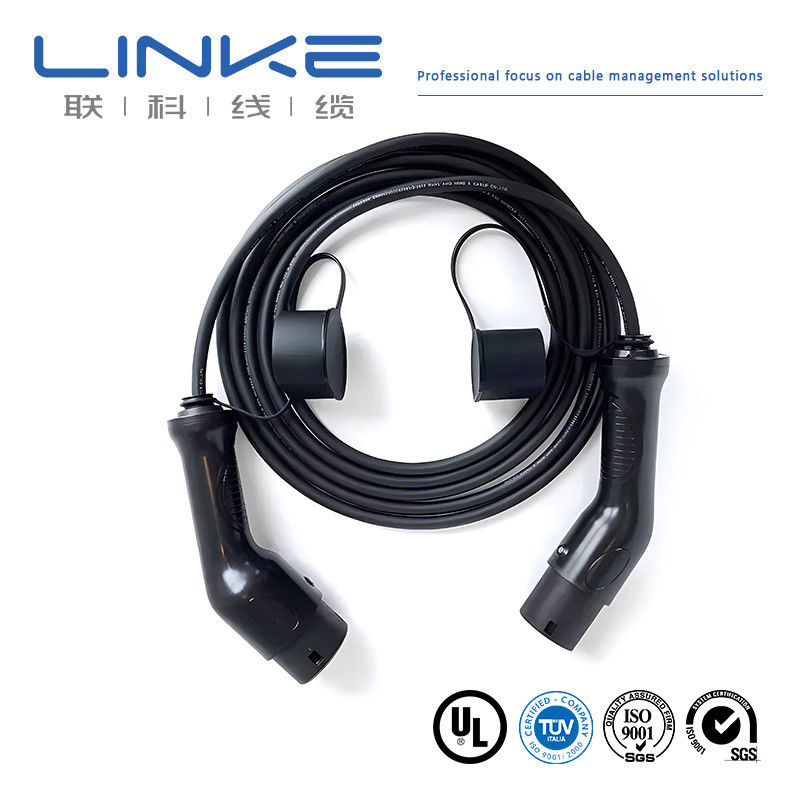

Kabel do ładowania pojazdów elektrycznych Typ 2 na Typ 2

Wysokowydajny kabel do ładowania pojazdów elektrycznych AC dostępny w konfiguracjach 7kW, 11kW i 22kW z opcjami długości 5m, 7m i 10m.

Zdjęcia produktu

Specyfikacje techniczne

SPECYFIKACJA	NAZWA KABLA	Kabel EV
SPECYFIKACJA KABLA	2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2 Zgodny z RoHS

Szczegółowa konstrukcja

Pozycja	A: 2C×80mm2	B: 1C×25mm2	C: 1C×4mm2	D: (3C×0.75mm2)(P2)	E: (7C×0.75mm2)
PRZEWODNIK
Materiał	Drut miedziany goły skręcony
Rozmiar	2580/0.20 ±0.008mm	798/0.20 ±0.008mm	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
Średnica zewnętrzna (orientacyjna)	12.40±0.25mm	7.00±0.20mm	2.70±0.15mm	1.40±0.10mm	1.40±0.10mm

Charakterystyka elektryczna

Napięcie znamionowe: DC 1000V
Temperatura znamionowa: Płaszcz -40~90℃, Izolacja -40~125℃
Maks. rezystancja przewodu (20℃):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
Wytrzymałość izolacji na napięcie: AC 2.5kV/5min
Wytrzymałość kompletnego kabla na napięcie: AC 3.5kV/15min
Min. rezystancja izolacji: 500MΩ.km

Właściwości fizyczne

Wytrzymałość na rozciąganie: ≥20MPa
Wydłużenie: ≥300%
Test palności: GB/T 18380.12-2008
Min. promień gięcia: 6*OD
Odporność na ścieranie: ≥2000 razy
Test udarności w niskiej temperaturze: -40℃×16H, Bez pęknięć

Specyfikacje konstrukcji kabla

Nr	Przewód mm2	Izolacja	Rezystancja przewodu w 20℃ (Ω/KM)
EV-YJ	1.5	48/0.20	≤12.7
EV-YJ	2.5	80/0.20	≤7.60
EV-YJ	4	128/0.20	≤4.71
EV-YJ	6	196/0.20	≤3.14
EV-YJ	10	322/0.20	≤1.82
EV-YJ	16	513/0.20	≤1.16
EV-YJ	25	798/0.20	≤0.743
EV-YJ	35	1121/0.20	≤0.527
EV-YJ	50	1596/0.20	≤0.368
EV-YJ	70	2242/0.20	≤0.259
EV-YJ	95	3034/0.20	≤0.196

Kluczowe cechy

Przewód: Elastyczny drut miedziany goły wyżarzany
Izolacja: Materiał silikonowy
Dostępne w kolorach płaszcza: czarny, pomarańczowy, czerwony, żółty lub niebieski
Opcje izolacji pojedynczej i podwójnej
Rozmiary SQ MM (styl europejski): od 4 mm2 do 240 mm2
Rozmiary AWG (styl północnoamerykański): 0AWG-10AWG
Szeroki zakres temperatur: od -60°C do 200°C
Niska lepkość dla łatwej obsługi

Certyfikaty i normy

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń

Często zadawane pytania

1. Czy jesteś producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię z Shenzhen.

2. Jak mogę otrzymać próbkę do przetestowania Twojej jakości?
Próbki są dla Ciebie bezpłatne. Nowi klienci są zobowiązani do pokrycia kosztów kuriera.

3. Jakie jest Twoje minimalne zamówienie?
Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.

4. Czy mogę otrzymać zniżkę?
Zależy to od Twojej ilości. Możemy udzielić zniżki i pokryć koszty transportu. Prosimy o kontakt.

5. Czy Twoja firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę Twojej firmy, a nawet dostosować kartę jakości, aby promować Twoją firmę.
