Zastosowalny kabel EV HV o przewodzie miedzianym, pojemność IP66, drut ładowania wysokiego napięcia dla pojazdów

Kabel ładowania 380v UL EV

Kabel ładowania EV 32A

Kabel ładowania elektrycznego 5p

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Linke

Orzecznictwo:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Skontaktuj się z nami

Poproś o wycenę

Zastosowalny kabel EV HV o przewodzie miedzianym, pojemność IP66, drut ładowania wysokiego napięcia dla pojazdów

Szczegóły produktu

Dyrygent:

Naga miedź

Struktura:

3034/0,20

Kurtka:

PCV

używać:

Ładowanie

Stopień IP:

IP66

Kolor:

Czarny

Typ przewodnika:

Skręcony drut

Materiał zewnętrzny:

dostosuj: PVC, PE, LSFOH, guma silikonowa

materiały izolacyjne:

dostosuj: PVC, PE, XLPE, EPR, SIR

Kolor:

Dostosuj

Typ:

Bezludny

Orzecznictwo:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakiet:

Przez Rolkę

Rdzeń:

Wiele

Czas realizacji:

7-15 dni

Podkreślić:

Kabel ładowania 380v UL EV

Kabel ładowania EV 32A

Kabel ładowania elektrycznego 5p

Warunki płatności i wysyłki

Minimalne zamówienie

1000 metrów

Cena

Zbywalny

Szczegóły pakowania

Zgodnie z wymaganiami

Czas dostawy

7-15 dni

Zasady płatności

Zalicz 30% depozytu i wyślij po otrzymaniu 70% płatności końcowej

Możliwość Supply

50000 m / dzień

ZAŁĄCZONE PRODUKTY

Zastosowalny kabel EV HV o przewodzie miedzianym, pojemność IP66, drut ładowania wysokiego napięcia dla pojazdów

Najlepszą cenę

Wideo

Kabel do ładowania pojazdów elektrycznych z wtyczką zgodną z IEC 62196-2, z certyfikatem CE TUV i przewodnikiem z gołej miedzi do wolnych stacji ładowania pojazdów elektrycznych

Najlepszą cenę

Wideo

Kabel EV HV o odporności na ogień, posiadający certyfikat UL TUV, z osłoną z PVC i izolacją XLPE

Najlepszą cenę

Wideo

Elastyczna szyna miedziana 1200A AMP

Najlepszą cenę

Skontaktuj się z nami

86-0769-81776230

86-18665106395

sales@linkecable.com

Skontaktuj się teraz

Opis produktu

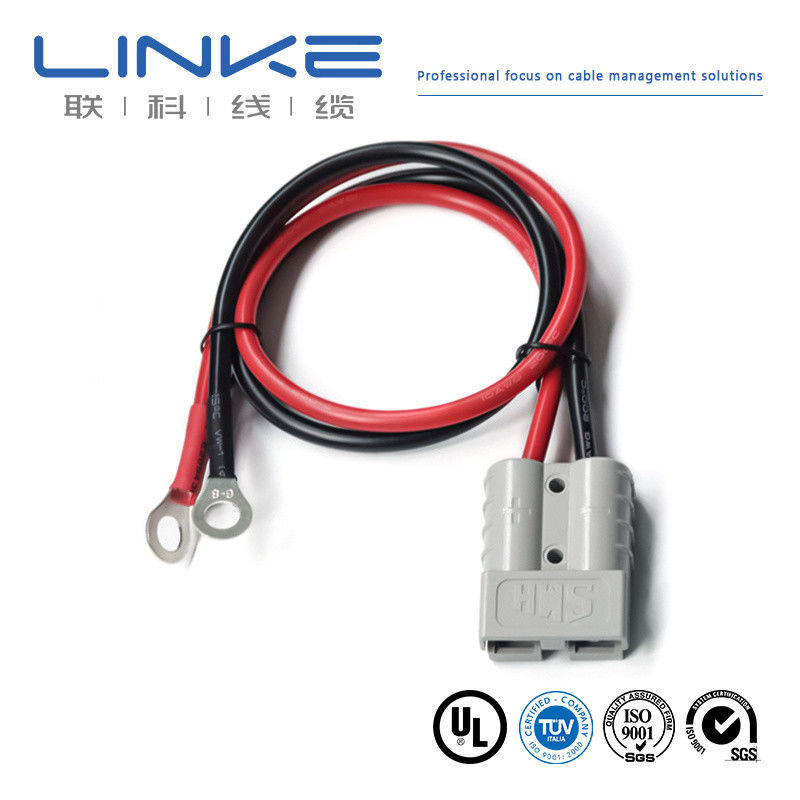

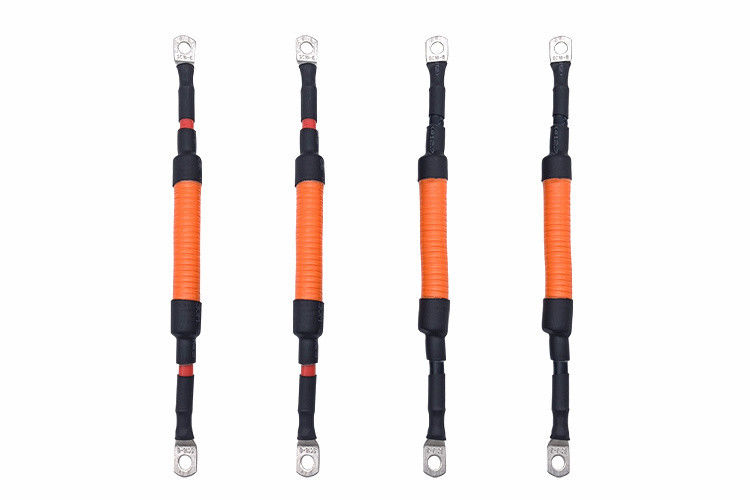

Kable podłączające baterie elektryczne wysokonapięciowe

/Fabryka źródłowa, zamówiony nowy /energetyczny kontener do pojazdów elektrycznych, /kabel do podłączenia baterii,Wyroby elektryczne z napędem elektrycznym.

Specyfikacja produktu

Specyfikacja	NAZWA KABLU	Kabel elektryczny
SPECKA KABIELU	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)
Zgodność z RoHS

Szczegółowa konstrukcja

Pozycja	A: 2C×80mm2	B: 1C × 25 mm2	C: 1C × 4 mm2	D: (3C × 0,75 mm2) ((P2)	E: (7C × 0,75 mm2)
WYKONANIE
Materiał	Włókiennicze
Wielkość	2580/0,20 ±0,008 mm	798/0,20 ±0,008 mm	224/0,15±0,008mm +10/1# Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
O.D. ((Ref.)	120,40±0,25 mm	70,00±0,20 mm	20,70±0,15 mm	10,40±0,10 mm	10,40±0,10 mm
WYJEDNANIE
Materiał	Termoplastyczny ((EF2585,85±3A)
Min. średnia grubość	1.60 mm	1.20mm	10,00 mm	0.50mm	0.50mm
Min. grubość w dowolnym miejscu	1.34mm	0.98 mm	00,80 mm	0.35mm	0.35mm
Przesada.	150,60±0,40 mm	90,60±0,30 mm	40,70±0,20 mm	20,50±0,10 mm	20,50±0,10 mm

Dodatkowe szczegóły budowy

KABEL-1	Wypełniacz	/	Bawełna
Materiał	/	AL-MYLAR (wychodząc)	Pozostałe artykuły z włókien
Włóczęga
Materiał	/	Pozostałe	/
Wielkość	/	00,12 mm,≥ 60%	/
W płaszczu
Materiał	/	TPE	TPE
Min. średnia grubość	/	0.60 mm	0.60 mm
Min. grubość w dowolnym miejscu	/	0.42mm	0.42mm
Przesada.	/	70,20 ± 0,25 mm	90,70±0,25 mm
KABŁOWANIE
Wypełniacz	Wiązka wzmocniona z PP
Materiał	Pozostałe tkaniny (z pokryciem ≥ 25%)
Zgromadzenie	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)
Żakietka
Materiał	TPU
Min. średnia grubość	20,80 mm
Min. grubość w dowolnym miejscu	2.28mm
Przesada.	380,00+0,6/-1,00 mm

Charakterystyka działania

Charakterystyka elektryczna

Właściwości fizyczne

Nomienna napięcie:1000 V prądu stałego
Temperatura nominalna:Koszulka -40~90oC
Izolacja -40~125oC
Maksymalny opór przewodnika ((20oC):
A:00,242Ω/km B:00,78Ω/km
C:40,95Ω/km D&E:26Ω/km
Włókno izolacyjne wytrzymałość ((Rdzeń A & B,10m):
Prąd AC 2,5kV/5min, prąd wycieku ≤5mA
Kompletny kabel Wytrzymałość na napięcie ((Rdzeń A do A & B,10m):
AC 3,5 kV/15min, prąd przeciekający ≤ 5mA
Min. odporność izolacyjna ((20oC, rdzeń A do A&B):500MΩ.km

Wytrzymałość na rozciąganie:≥ 20 MPa
Wydłużenie:≥ 300%
Stary stan:110±1oC × 168h
Odsetek pierwotnej wytrzymałości na rozciąganie:≤ ± 30%
Odsetek pierwotnego wydłużenia:≤ ± 30%
Badanie ciśnienia w wysokiej temperaturze:≤ 50%
Badanie uderzenia cieplnego:Bez pęknięć.
Badanie zgodności:GB/T 33594
Badanie płomienia:GB/T 18380.12-2008
Badanie sztucznej atmosferyczności:GB/T 33594
Badanie uderzeniowe w niskich temperaturach:-40°C x 16°C, bez pęknięć
Kwas chemiczny stresujący:roztwór alkaliczny kwasu N-oksalowego, roztwór wodorotlenku sodu N:GB/T 33594
Pojazd w ruchu:Wymogi i metody badań zgodne z GB/T 20234.1-2015 7.21

Dodatkowe specyfikacje działania

Badanie odporności na rozbicie:GB/T 33594	Wykrzywione wokół badania:GB/T 33594
Min. promień zgięcia:6×OD	Odporność na ścieranie:≥ 2000 razy
Odporność na substancje chemiczne:GB/T 33594

Specyfikacje struktury kabla

- Nie, nie.	Przewodnik mm2	Struktura ((N/mm)	Przewodnik DIA ((mm)	Kierowca	Gęstość (mm)	Materiał	OD izolacji (mm)	Oporność przewodnika 20oC (Ω/KM)
EV-YJ	1.5	48 na 0.20	1.60	miedź	0.6	Silikon	2.90±0.15	≤ 12.7
EV-YJ	2.5	80 na 0.20	2.06	miedź	0.7	Silikon	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	2.62	miedź	0.8	Silikon	4.30±0.15	≤ 4.71
EV-YJ	6	196/0.20	3.50	miedź	0.8	Silikon	5.10±0.20	≤ 3.14
EV-YJ	10	322/0.20	4.50	miedź	1.00	Silikon	6.70±0.20	≤ 1.82
EV-YJ	16	513/0.20	5.70	miedź	1.10	Silikon	8.00±0.30	≤ 1.16
EV-YJ	25	798/0.20	7.10	miedź	1.3	Silikon	90,80±0.30	≤ 0.743
EV-YJ	35	1121/0.20	8.50	miedź	1.3	Silikon	11.40±0.30	≤ 0.527
EV-YJ	50	1596/0.20	10.10	miedź	1.50	Silikon	13.50±0.30	≤ 0.368
EV-YJ	70	2242/0.20	12.10	miedź	1.50	Silikon	15.50±0.40	≤ 0.259
EV-YJ	95	3034/0.20	14.10	miedź	1.50	Silikon	17.50±0.50	≤ 0.196

Kluczowe cechy

Przewodnik: elastyczny, goły, wygrzewany drut miedziany
Izolacja: silikon
Wybór kurtki czarnej, pomarańczowej, czerwonej lub żółtej Niebieska
Dostępne opcje jedno- i podwójnej izolacji
Rozmiary MM SQ (w stylu europejskim): od 4 do 240 mm2
Rozmiary AWG (styl północnoamerykański): 0AWG-10AWG
Szeroki zakres temperatur: -60°C do 200°C
Widoczność niskiej lepkości

Częste pytania

Jest pan producentem lub przedsiębiorstwem handlowym?

Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca.

Skąd mogę dostać próbkę, żeby sprawdzić twoją jakość?

Próbki są bezpłatne, nowi klienci muszą zapłacić za koszt kuriera.

Jaka jest minimalna ilość zamówienia?

Normalnie 100m. Jednak kabel jest bardzo ciężki. Lepiej zamów odpowiednią ilość, aby uniknąć dużego ładunku. Transport morski jest najlepszą opcją.

Mogę dostać zniżkę?

To zależy od ilości. Możemy zrobić zniżkę i pozwolić na przewóz. Proszę nas skontaktować.

Czy pańska firma akceptuje produkcję OEM?

Tak, możemy wydrukować nazwę firmy, a nawet dostosować kartę jakości do promocji firmy.
