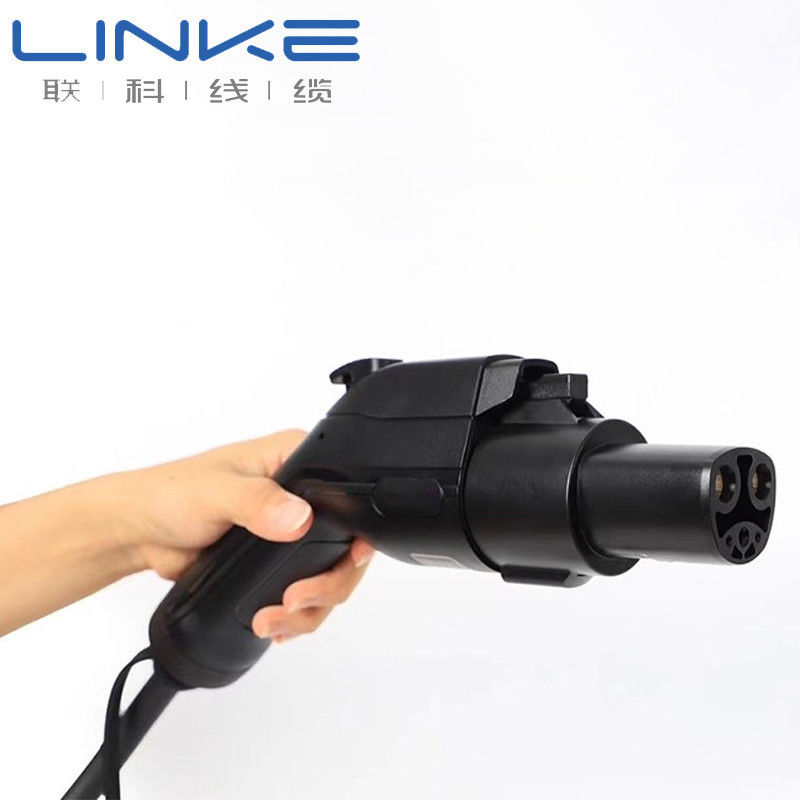

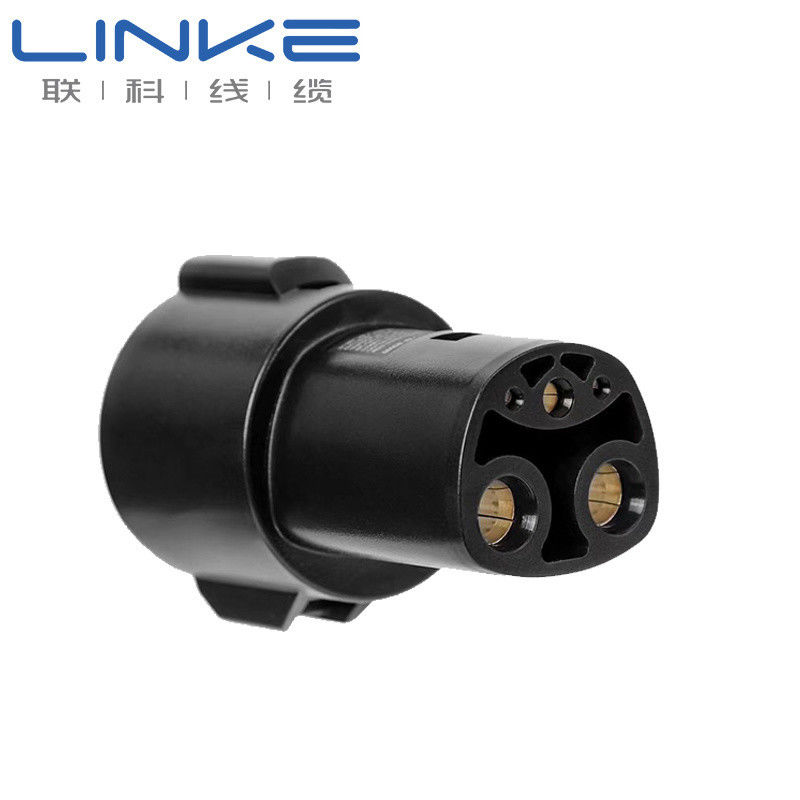

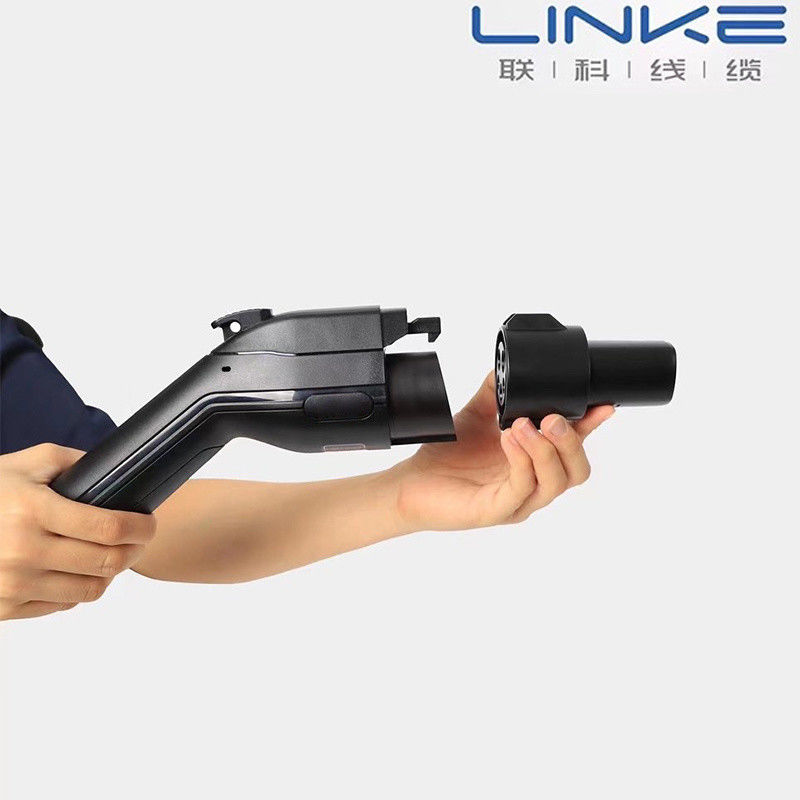

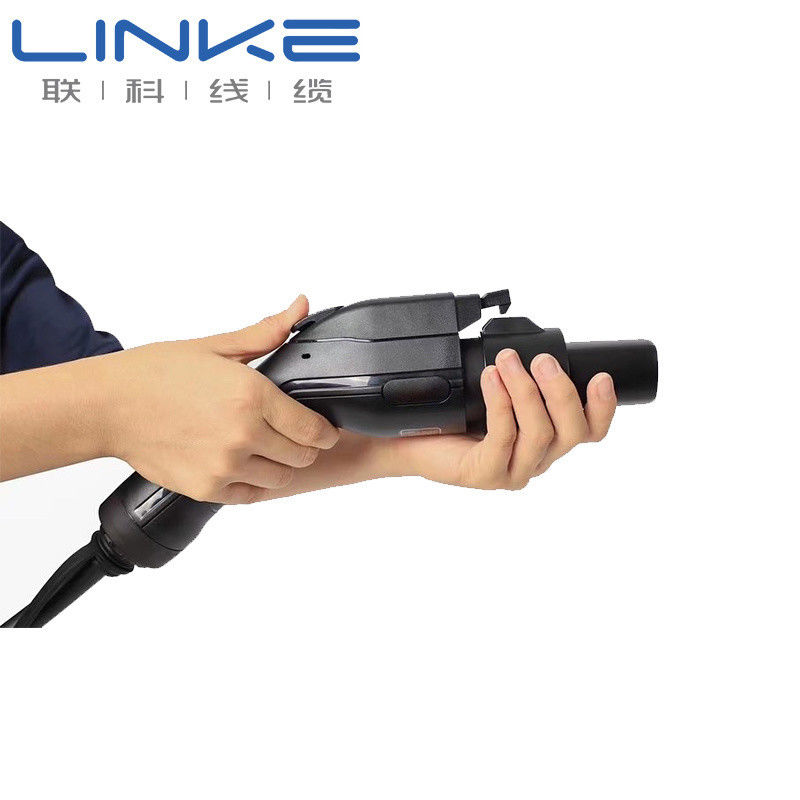

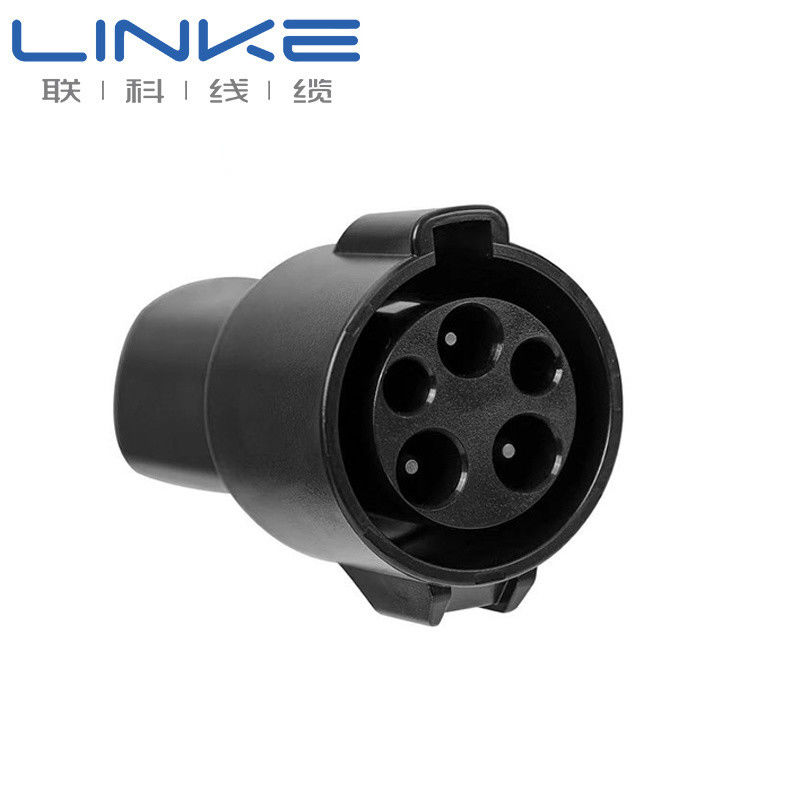

Elektryczny przewód HV DC AC Elektryczny przewód elektryczny EV ładowarka kabla ((32A 16A))
Przegląd
Nasz kabel ładowania prądu przemiennego jest zgodny z normami IEC 62196-1:2022 i IEC 62196-2:2022, z dobrym
Produkt ma doskonałą jakość ochrony,
stopień ochrony złącza pojazdu
osiąga IP67 i stopień ochrony połączony z gniazdem pojazdu wynosi IP54.
końcowy, pokryty srebrem na powierzchni, termoplastyczny materiał powłoki klasy V0, długość drutu i nominalna
Prąd może być dostosowany zgodnie z wymaganiami klienta.
Parametry
Nomienna napięcie: 220 V prądem przemiennym
jednofazowe) / 380V AC ((
trójfazowe)
Prąd nominalny: 16A,32A
Temperatura otoczenia: -35oC-55oC
wilgotność powietrza: 5%-95%
Stopień IP:IP67
Złącze pojazdu;IP54
połączenie gniazda lub złącza)
Powierzchnia zewnętrzna kable, materiał: TPE
Struktura kabli:
jednopasowy 16A:3×2,5 mm2+1×0,75 mm2 OD=11 mm
jednofazowy 32A::3×6mm2+1×0,75mm2 OD=13,5mm
trójfazowy 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
trójfazowy 32A::5×6mm2+1×0.75mm2 OD=16.5mm
Siła wprowadzenia/wyciągania:10N-100N
Pojazd pojazdu ponad:10000N
Materiał złącza: PC, PA
Poziom płomienia: UL94 V-0
Złącza: miedziane, srebrne3
Odporność izolacyjna:≥100MΩ
Siła dielektryczna:2000VAC 1min
Cykle wprowadzenia/wyjmowania: >10000
połączenie gniazda lub złącza)
Powierzchnia zewnętrzna kable, materiał: TPE
Struktura kabli:
jednopasowy 16A:3×2,5 mm2+1×0,75 mm2 OD=11 mm
jednofazowy 32A::3×6mm2+1×0,75mm2 OD=13,5mm
trójfazowy 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
trójfazowy 32A::5×6mm2+1×0.75mm2 OD=16.5mm
Siła wprowadzenia/wyciągania:10N-100N
Pojazd pojazdu ponad:10000N
Materiał złącza: PC, PA
| Rodzaj |
Elektryczny kabel |
Podpis klientów |
| Poziom kabli |
-40oC~+125oC1500V |
|
| Standardowy |
GB/T 25087/ISO 14572 |
| Kod kablu |
Wielkość kabla mm2
(****) |
Kierowca |
Włókna miedziane |
Włóczno |
|
| Materiał |
Zestaw miedziany ((mm) |
Jednorazowe przedawkowanie miedzi.
(m) |
miedziana warstwa |
Materiał |
Przesada kablowa.
(mm) |
Standardowa grubość
(mm) |
Kolor |
20oCopór przewodnika
(mΩ/m) |
| Wymagania w zakresie bezpieczeństwa |
0.5 mm2 |
Miedź |
16/(0,20±0,008) |
0.10TD |
≥ 85% |
XLPE |
4.20±0.15 |
0.70 |
Czarny/przystosowanie |
≤ 371 |
| Wymagania w zakresie bezpieczeństwa |
0.75mm2 |
24/(0,20±0,008) |
0.10TD |
4.50±0.15 |
0.70 |
≤ 24.7 |
| Wymagania w zakresie bezpieczeństwa |
1 mm2 |
32/(0,20±0,008) |
0.10TD |
40,80±0.15 |
0.80 |
≤185 |
| Wymagania w zakresie bezpieczeństwa |
1.5 mm2 |
49/(0,20±0,008) |
0.127TD |
5.20±0.15 |
0.80 |
≤ 12.7 |
| Wymagania w zakresie bezpieczeństwa |
2.5 mm2 |
49/(0,25±0,008) |
0.10TD |
50,60±0.20 |
0.70 |
≤ 7.60 |
| TEVB400-XX-140 |
4 mm2 |
133/(0,20±0,008) |
0.15TD |
7.30±0.20 |
0.90 |
≤ 4.71 |
| Wymagania dotyczące: |
6 mm2 |
190/(0,20±0,008) |
0.127TD |
7.70±0.20 |
0.90 |
≤ 3.14 |
| Wymagania w zakresie bezpieczeństwa |
8 mm2 |
259/(0,20±0,008) |
0.15TD |
8.50±0.20 |
1.00 |
≤ 2.38 |
| Wymagania w zakresie bezpieczeństwa |
10 mm2 |
323/(0,20±0,008) |
0.15TD |
90,60±0.30 |
1.00 |
≤ 1.82 |
| Wymagania w zakresie bezpieczeństwa |
16 mm2 |
513/(0,20±0,008) |
0.15TD |
10.90±0.30 |
1.00 |
≤ 1.16 |
| Wymagania w zakresie bezpieczeństwa |
25 mm2 |
798/(0,20±0,008) |
0.15TD |
13.50±0.30 |
1.20 |
≤ 0.743 |
| Wymagania w zakresie bezpieczeństwa |
35 mm2 |
1121/(0,20±0,008) |
0.15TD |
14.50±0.30 |
1.20 |
≤ 0.527 |
| Wymagania w zakresie bezpieczeństwa |
50 mm2 |
1596/(0,20±0,008) |
0.15TD |
17.00±0.40 |
1.30 |
≤ 0.368 |
| Wymagania w zakresie bezpieczeństwa |
70 mm2 |
2257/(0,20±0,008) |
0.20TD |
21.00 x 0.50 |
1.30 |
≤ 0.259 |
| Wymagania w zakresie bezpieczeństwa |
95 mm2 |
1887/(0,254±0,008) |
0.20TD |
22.0±0.40 |
1.60 |
≤ 0.196 |
| Wymagania w zakresie bezpieczeństwa |
120 mm2 |
2368/(0,254±0,008) |
0.20TD |
270,00±1.0 |
1.60 |
≤ 0.153 |
| |
| Drukowanie |
"EV-kabel"mm3-40oC~+125oC1500V DC N UWAGA |
Certyfikaty
Profil firmy:
Linke Cable Technology Co., Ltd. jest wiodącym dostawcą kabli w Chinach.
Linke Cable koncentruje się na badaniach i rozwoju, produkcji i sprzedaży drutu i kabli.
Specjalizujemy się w kablach do ładowania elektrycznych, kablach medycznych, kablach silikonowych, sprężynowych,
Kabel spleciony, kabel ciągnikowy, przewód UL, kabel samochodowy itp.
W Linke Cable wierzymy, że istnieje lepszy sposób na wprowadzenie lepszych kabli na rynek.
W celu opracowania lepszych kabli dla klientów i poprawy jakości życia.
ISO9001 i ISO13485, TS16949
CNR - Materiał okablowania urządzenia,
Ekstruowane PVC izolowane pojedyncze,o temperaturze 105oC, 1000V,klasa I,grupa A,B lub AB, FT1 i/lub FT2.
Kabel z płaszczem niezwiązanym z PVC, klasyfikowany jako 105"C, 1000V, klasa I, klasa I lub klasa I/Il, grupa A, B lub AB, FT1 i/lub FT2.
Kabel TPU niezwiązany z wnętrzem, klasyfikowany jako 80"C, 300V, klasa I, klasa I lub klasa I/Il, grupa A, B lub AB, FT1 i/lub FT2
1. ATy jesteś producent lub przedsiębiorstwo handlowe?
Jesteśmy profesjonalnym producentem, możemy kontrolować Twoje zamówienie od początku do końca.
Zapraszamy do Shenzhen.
2Skąd mogę dostać próbkę, żeby sprawdzić twoją jakość?
Próbki są bezpłatne, nowi klienci muszą zapłacić za koszt kuriera.
3- Jaka jest minimalna ilość zamówienia?
Normalnie 100 metrów, ale kabel jest bardzo ciężki.
Lepiej zamów odpowiednią ilość, żeby uniknąć dużego przewozu.
Najlepszym rozwiązaniem jest transport morski.
4Mogę dostać zniżkę?
To zależy od ilości, możemy zrobić zniżkę i pozwolić na przewóz.
5Czy pańska firma akceptuje produkcję OEM?
Tak, możemy wydrukować nazwę firmy, nawet dostosować kartę jakości do promocji firmy.
