Elastyczny kabel EV z wtykami IEC 62196-2 i SAE J1772

Elastyczny kabel EV z wtykami IEC 62196-2 i SAE J1772

1500 V przewody na baterie

Zestaw kablowy z akumulatorem silikonowym

Certyfikacja UL

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

Linke

Orzecznictwo:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Napięcie znamionowe:
300-600 V
Materiał przewodnika:
Skrętka z gołej miedzi
Materiał izolacyjny:
Termoplastyczne (EF2585,85 ± 3a)
Materiał kurtki:
TPU
Max odporność na przewód:
Odp.: 0,242Ω/km B: 0,78Ω/km C: 4,95 Ω/km D&E: 26 Ω/km
Odporność na izolację min:
500MΩ.KM
Podkreślić:

1500 V przewody na baterie

,

Zestaw kablowy z akumulatorem silikonowym

,

Certyfikacja UL

Warunki płatności i wysyłki
Minimalne zamówienie
1000 metrów
Cena
Zbywalny
Szczegóły pakowania
Zgodnie z wymaganiami
Czas dostawy
7-15 dni
Zasady płatności
Zalicz 30% depozytu i wyślij po otrzymaniu 70% płatności końcowej
Możliwość Supply
50000 m / dzień
Opis produktu
Specyfikacja produktu
NAZWA KABLA Kabel EV
SPECYFIKACJA KABLA 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Zgodny z RoHS
Szczegółowa konstrukcja
Pozycja Materiał przewodnika Rozmiar Średnica zewnętrzna (orientacyjna)
A : 2C×80mm2 Drut miedziany ocynowany 2580/0,20 ±0,008mm 12,40±0,25mm
B : 1C×25mm2 Drut miedziany ocynowany 798/0,20 ±0,008mm 7,00±0,20mm
C : 1C×4mm2 Drut miedziany ocynowany 224/0,15±0,008mm +10/1#Tinsel+1000D Kevlar 2,70±0,15mm
Szczegóły izolacji
Materiał Min. średnia grubość Min. grubość w dowolnym punkcie Średnica zewnętrzna
Termoplastyczny (EF2585, 85±3A) 1,60mm 1,34mm 15,60±0,40mm
Charakterystyka elektryczna
Właściwość Wartość
Napięcie znamionowe DC 1000V
Temperatura znamionowa Płaszcz -40~90ºC, Izolacja -40~125ºC
Maks. rezystancja przewodu (20ºC) A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km

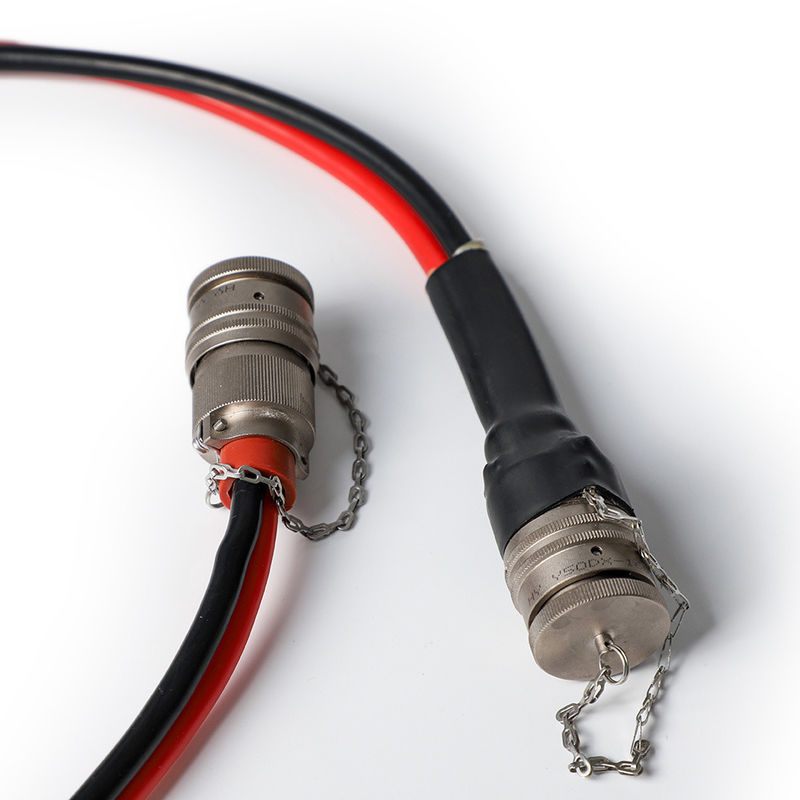

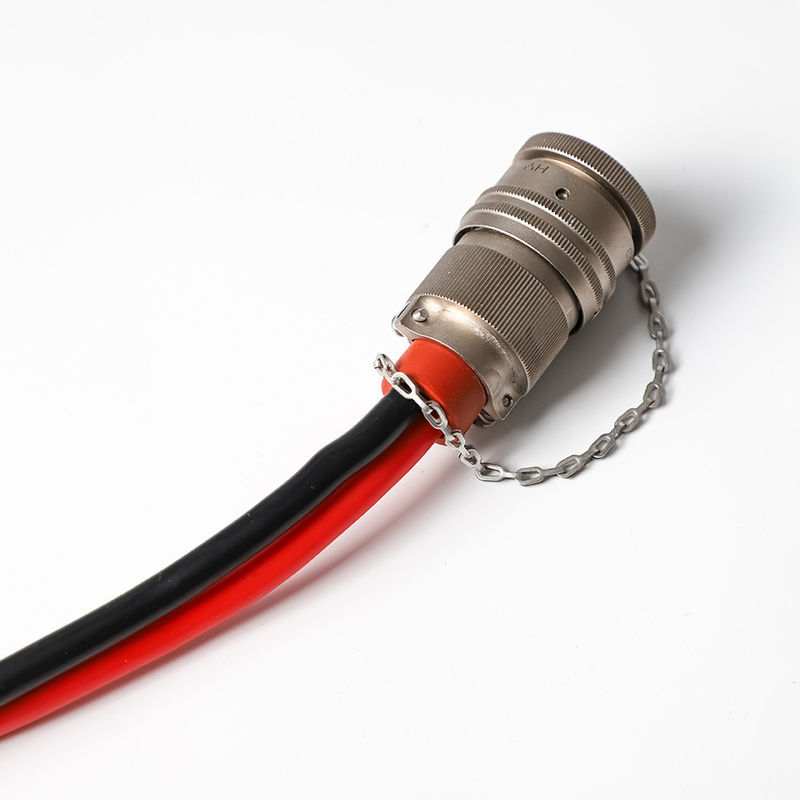

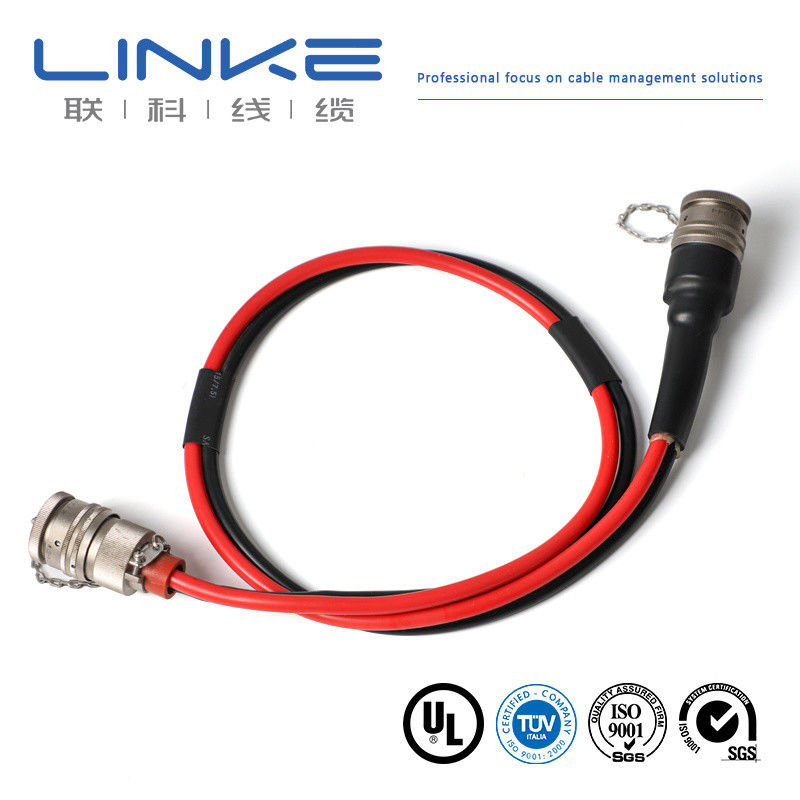

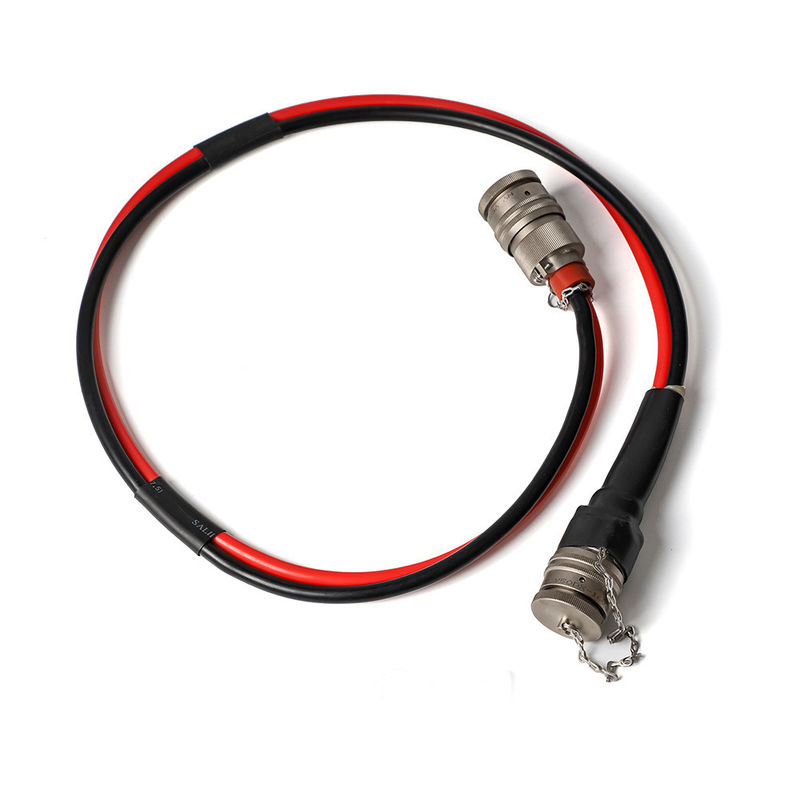

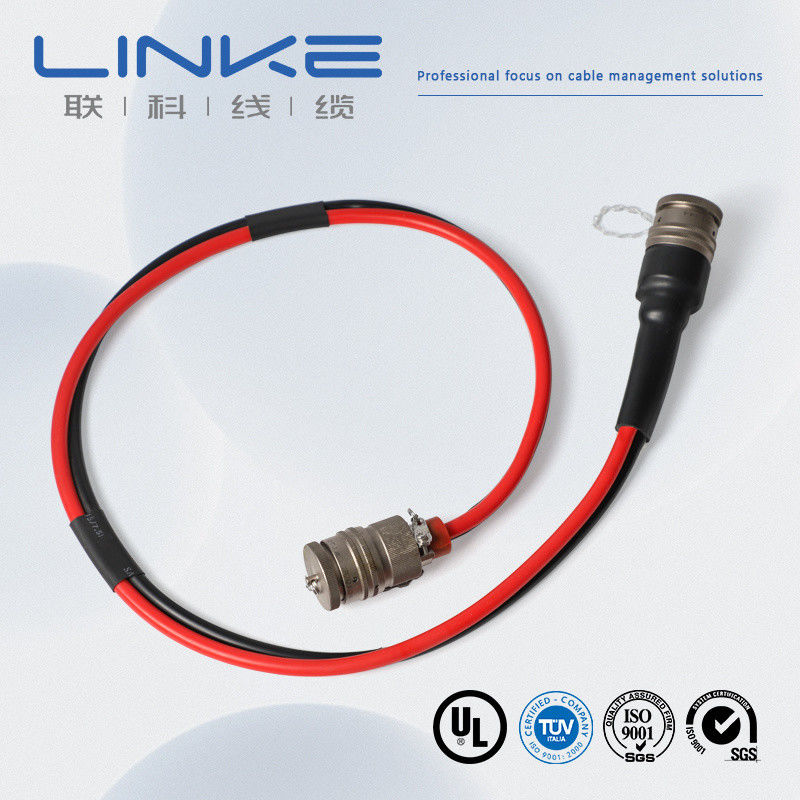

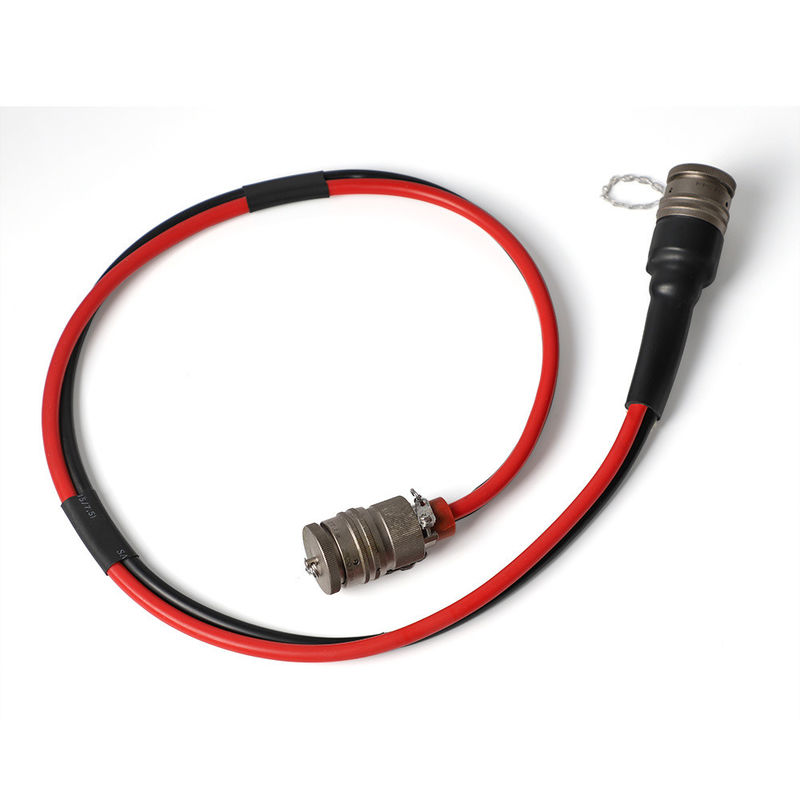

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
Elastyczny kabel EV z wtykami IEC 62196-2 i SAE J1772
Marka LINKE Przekrój (mm²) 0,01-500mm²
Przekrój drutu (AWG) [np. 24AWG, 28AWG] Przewód Miedź cynowana / goła miedź, w zależności od wymagań klienta
Materiał izolacji PVC/TPU/Kauczuk silikonowy/PE/PP/XLPE/Nylon/inne Materiał płaszcza [PVC/PU/Guma/Oplot/itp.]
Certyfikaty RoHS/REACH/UL/CE/IP68/itp. Długość niestandardowa [np. 1m, 3ft, 5m ±5% tolerancji]
Typ kabla [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] Ekranowanie [Ekranowany/Nieekranowany/Ekranowanie oplotem]
Impedancja [np. 75Ω (dla kabli koncentrycznych)] Nadruk/Logo [Tekst/Etykieta/Logo, maks. 20 znaków]
Promień gięcia [np. ≥5× średnicy kabla] Prąd znamionowy [np. 5A]
Napięcie znamionowe [np. 30V AC/DC] Materiał złącza [Pozłacany/Niklowany/Mosiądz/itp.]
Złącza [np. USB Type-C, 3,5mm Jack, RJ45] Płaszcz XLPE lub PE lub PVC GUMA
Czas dostawy 7-14 dni po potwierdzeniu zamówienia Kolory [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.]
temperatura Minus-70°C do 350°C (-70°C ~ 350°C) Opakowanie Rolka/pudełko/płyta/Niestandardowe
Usługi wsparcia multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowany)

Elastyczny kabel EV z wtykami IEC 62196-2 i SAE J1772

Niezależne laboratorium•Kompletny sprzęt testujący•Pełna kontrola jakości

Testujemy każdy produkt według ścisłych standardów, aby zapewnić najwyższą jakość i niezawodność działania.



Nr

Przedmiot testu

Warunki testu

Wymagania testowe

Dane testowe

Wynik

1

Kontrola struktury

1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% średniej grubości

Zgodność z tabelą rozmiarów drutu

Patrz protokół testowy

Zaliczone

2

Szok termiczny

Owiń próbkę na pręcie żelaznym o określonym rozmiarze, umieść w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodź próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie obserwuj próbkę

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

3

Odkształcenie termiczne

1. Zmierz grubość próbki (zaznacz pozycję pomiaru) 2. Umieść próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieść próbkę pod kolumną nacisku przyrządu testowego na 1 godzinę 4. Ponownie zmierz grubość próbki w tej samej pozycji

1. Próbka nie może być pęknięta przez kolumnę nacisku ani odsłonięty przewód 2. Zmniejszenie grubości ≤ 50%

Patrz protokół testowy

Zaliczone

4

FT2

Zastosuj standardowy płomień na wysokości 125 mm raz

1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

Patrz protokół testowy

Zaliczone

5

Starzenie

1. Weź pięć odcinków osłony o długości 200 mm 2. Umieść próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek umieść je w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestuj wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Patrz protokół testowy

Zaliczone

6

Zginanie na zimno

Przechowuj próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, owiń próbkę na pręcie żelaznym o określonym rozmiarze z określoną liczbą zwojów, zakończ nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

7

Rezystancja przewodu

Zmierz rezystancję metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego

W temperaturze 20°C, rezystancja 8AWG ≤ 2,23Ω/km

Patrz protokół testowy

Zaliczone

Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz

oferuje profesjonalne rozwiązania w zakresie kabli i przewodów, szczególnie dla

różnych klientów przemysłowych. Obejmuje to:



Kabel do robotów humanoidalnych,

Kabel zasilający/danych AI,

Kabel półprzewodnikowy/przemysłowy kabel automatyki,

Kabel czujnika,

Kabel do nowych technologii energetycznych,

Przewód do medycyny estetycznej,

Kabel UL,



Linke Cable posiada zdywersyfikowane możliwości rozwoju produktów i zdolności techniczne do wspierania zdywersyfikowanych

potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758,CCC,RoHs,REACH,CE; Posiadamy

następujący system zarządzania jakością:ISO 9001-2015(Wszystkie produkty); ISO 13485

(Wyroby medyczne),IATF 16949(Przemysł samochodowy)



Informacje o producencie

Producent kabli i przewodów Linke Cable Technology Co., Ltd jest wiodącym dostawcą kabli w Chinach z ponad 10-letnim doświadczeniem w badaniach i rozwoju, produkcji i marketingu kabli i przewodów. Specjalizujemy się w:

  • Kabel do ładowania pojazdów elektrycznych
  • Kabel medyczny
  • Kabel silikonowy
  • Kabel samochodowy
  • Niestandardowe rozwiązania kablowe
Nasze certyfikaty
Nasze produkty spełniają następujące normy międzynarodowe:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Pojedynczy przewód, izolacja termoplastyczna)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 i ISO13485, TS16949
CNR - Materiał do okablowania urządzeń
Pojedynczy kabel z izolacją z wytłaczanego PVC, znamionowy 105°C, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem z wytłaczanego PVC, nieintegralny, znamionowy 105°C, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem z wytłaczanego TPU, nieintegralny, znamionowy 80°C, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
Często zadawane pytania
1. Czy jesteś producentem czy firmą handlową?

Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię w Shenzhen.

2. Jak mogę uzyskać próbkę do przetestowania Twojej jakości?

Próbki są dla Ciebie bezpłatne. Nowi klienci są zobowiązani do pokrycia kosztów kuriera.

3. Jakie jest Twoje minimalne zamówienie?

Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.
