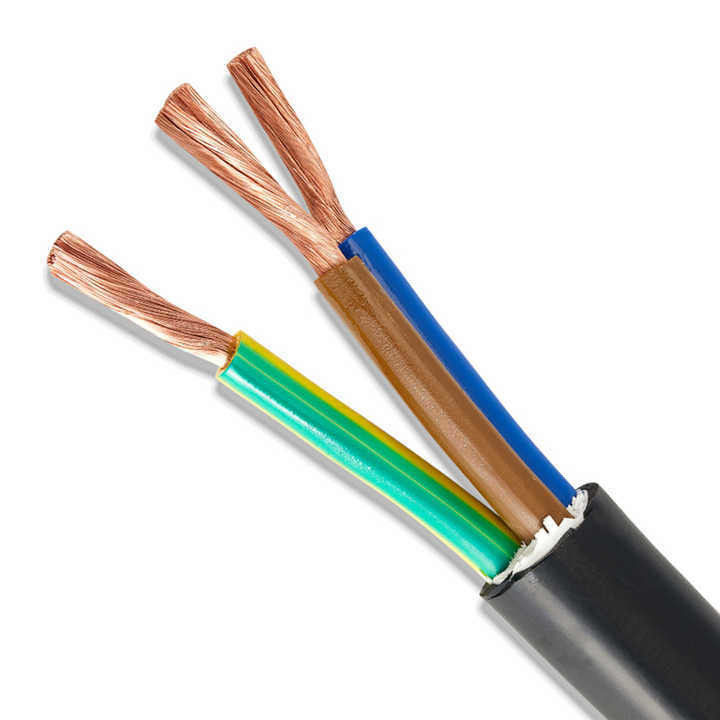

2.5mm Drut 3 rdzenia PVC miedzianego kabla sterującego do zastosowań przemysłowych i mechanicznych

Nr

Przedmiot testu

Warunki testu

Wymagania testowe

Dane testowe

Wynik

1

Inspekcja struktury

1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej

Zgodność z tabelą rozmiarów drutu

Patrz protokół testowy

Zaliczone

2

Szok termiczny

Owiń próbkę na pręcie żelaznym o określonym rozmiarze, umieść w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodź próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie obserwuj próbkę

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

3

Odkształcenie termiczne

1. Zmierz grubość próbki (zaznacz pozycję pomiaru) 2. Umieść próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania w określonej temperaturze przez 1 godzinę 3. Umieść próbkę pod kolumną naciskową przyrządu testowego na 1 godzinę 4. Ponownie zmierz grubość próbki w tej samej pozycji

1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Redukcja grubości ≤ 50%

Patrz protokół testowy

Zaliczone

4

FT2

Zastosuj standardowy płomień na wysokości 125 mm raz

1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

Patrz protokół testowy

Zaliczone

5

Starzenie

1. Weź pięć odcinków osłony o długości 200 mm 2. Umieść próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieść je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie przetestuj wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Patrz protokół testowy

Zaliczone

6

Zginanie na zimno

Przechowuj próbkę w niskotemperaturowej skrzynce w określonej temperaturze przez 4 godziny, owiń próbkę na pręcie żelaznym o określonym rozmiarze z określoną liczbą zwojów, zakończ owijanie w ciągu 30 sekund po wyjęciu próbki z niskotemperaturowej skrzynki

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

7

Rezystancja przewodu

Zmierz rezystancję metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego

W temperaturze 20°C, rezystancja 8AWG ≤ 2,23 Ω/km

Patrz protokół testowy

Zaliczone
