Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
| Typ | Nazwa | Zastosowanie |
|---|---|---|
| VV/VLV | Kabel zasilający z izolacją PVC i płaszczem PVC | Zastosowania wewnętrzne, tunelowe i rurowe bez zewnętrznych sił mechanicznych |
| VY/VLY | Kabel z izolacją PVC i płaszczem PE | Zastosowania wewnętrzne, tunelowe, rurowe i w miejscach silnie zanieczyszczonych bez zewnętrznych sił mechanicznych |
| VV22/VLV22 | Kabel zasilający z izolacją PVC, opancerzony taśmą stalową i płaszczem PVC | Zastosowania wewnętrzne, tunelowe, rurowe i w szybach kopalnianych bez zewnętrznych sił mechanicznych |
| VV23/VLV23 | Kabel z izolacją PVC, opancerzony taśmą stalową i płaszczem PE | Zastosowania wewnętrzne, tunelowe, rurowe, w szybach kopalnianych i w miejscach silnie zanieczyszczonych |
| VV32/VLV32 | Kabel z izolacją PVC, opancerzony drobnym drutem stalowym i płaszczem PVC | Zastosowania wewnętrzne, podziemne i w szybach kopalnianych z możliwością wytrzymania zewnętrznych sił mechanicznych |

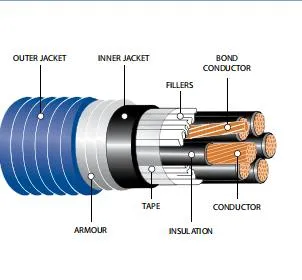

| Cecha | Specyfikacja |
|---|---|

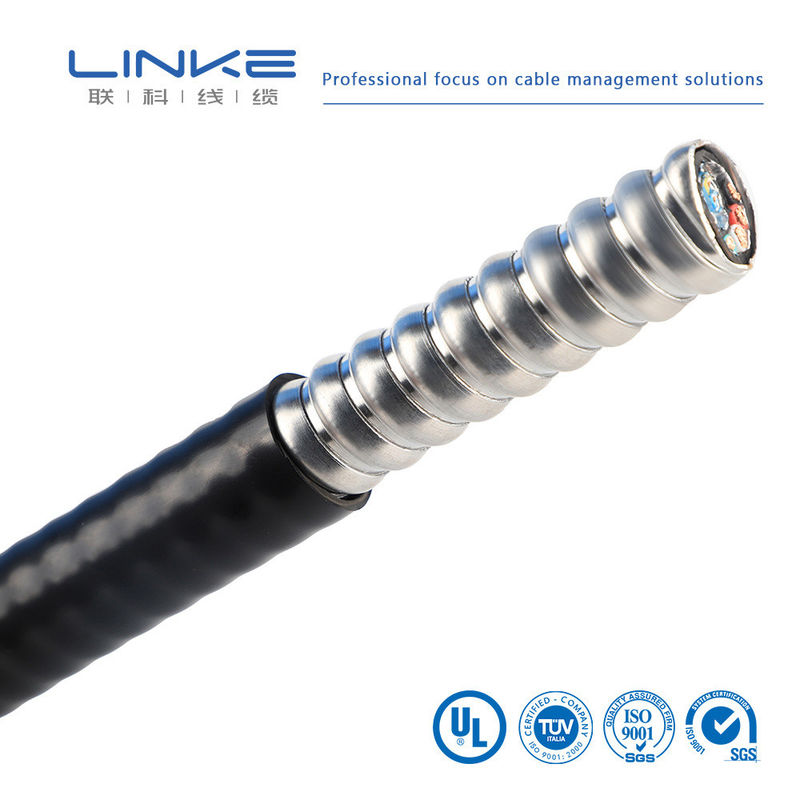

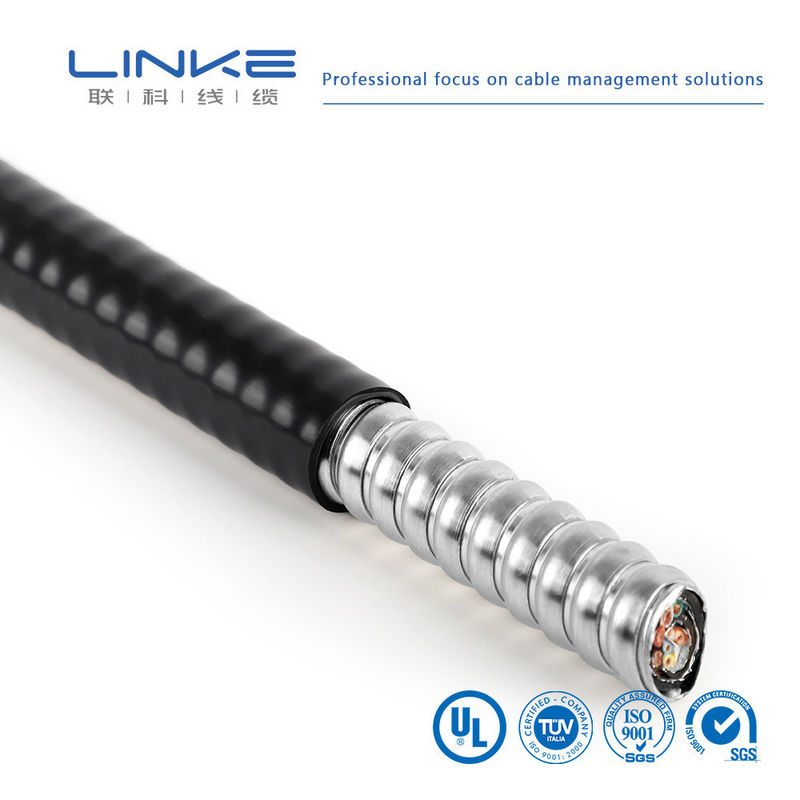

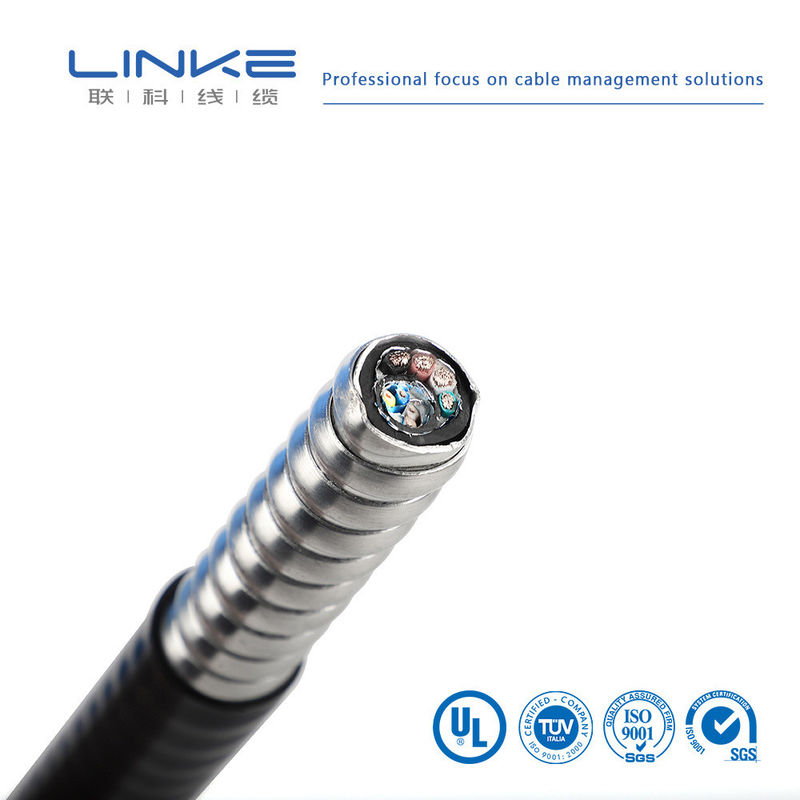

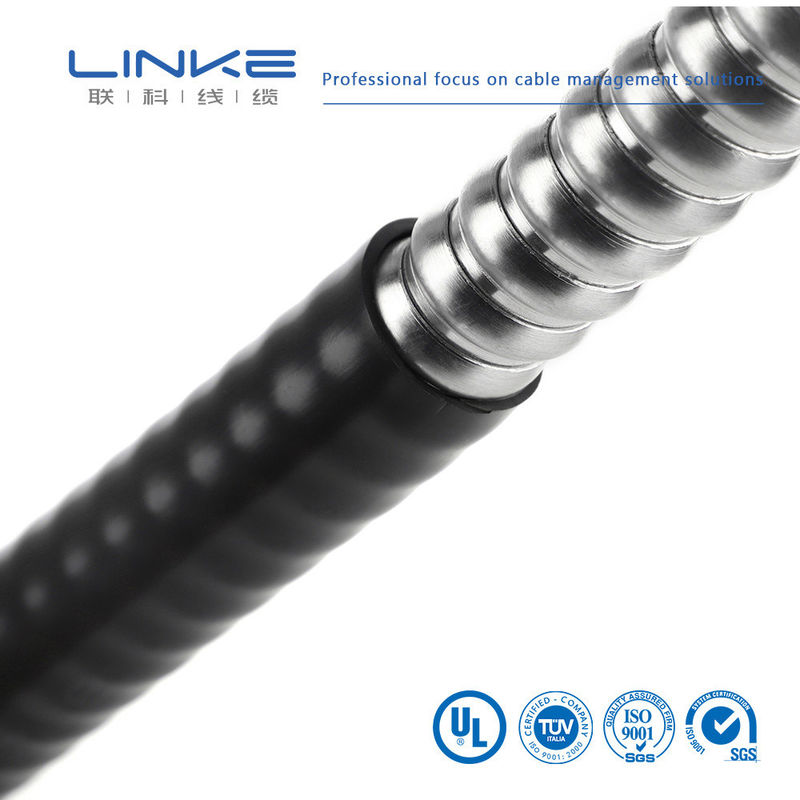

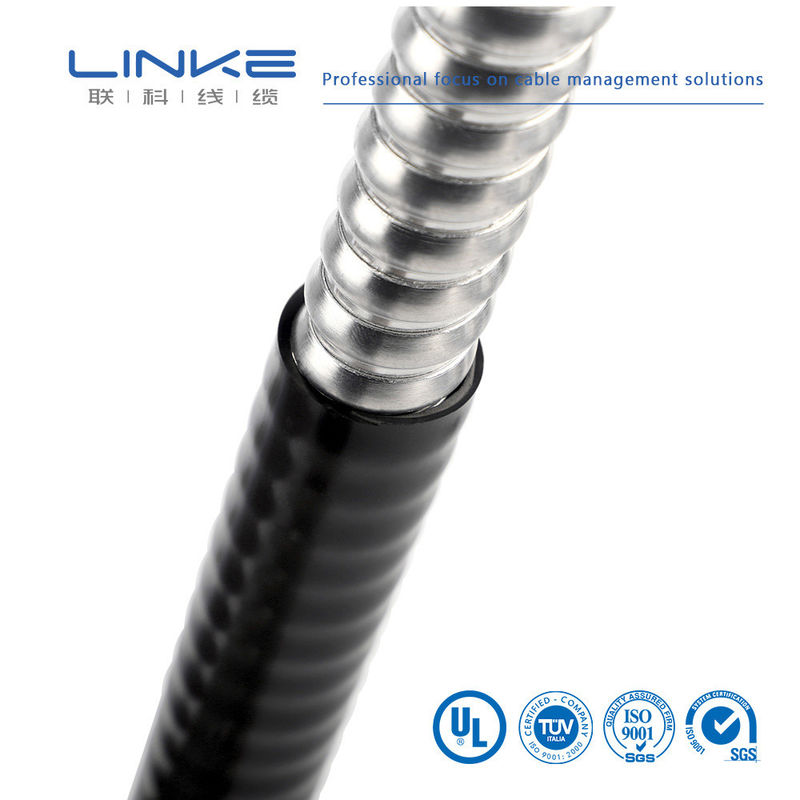

| Pancerz | Taśma aluminiowa z blokadą |
| Przewodnik wewnętrzny | Miedź jednodrutowa/linka |
| Izolacja przewodu | THHN/THWN lub XHHW-2 |
| Pokrycie zespołu | Taśma polipropylenowa |
| Klasa temperaturowa | ≤90°C (suchy); ≤75°C (wilgotny) |
| Uziemienie | Izolowany zielony przewód uziemiający |
| Napięcie znamionowe | 600V |
| Marka | LINKE | Przekrój (mm²) | 0,01-500 mm² |
| Rozmiar drutu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / miedź goła, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/kauczuk/oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Motoryzacyjny/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekran z oplotu] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5× średnicy kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Od -70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/niestandardowe |
| Usługi wsparcia | multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana) |
|
Nr |
Przedmiot testu |
Warunek testu |
Wymaganie testu |
Dane testowe |
Wynik |
|
1 |
Kontrola struktury |
1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej |
Zgodność z tabelą rozmiarów drutu |
Patrz protokół testowy |
Zaliczone |
|
2 |
Szok termiczny |
Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie zaobserwować próbkę |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Zaliczone |
|
3 |
Odkształcenie cieplne |
1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieścić próbkę pod kolumną naciskową przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji |
1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Zmniejszenie grubości ≤ 50% |
Patrz protokół testowy |
Zaliczone |
|
4 |
FT2 |
Zastosować standardowy płomień na wysokości 125 mm raz |
1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne |
Patrz protokół testowy |
Zaliczone |
|
5 |
Starzenie |
1. Wziąć pięć odcinków płaszcza o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem |
Patrz protokół testowy |
Zaliczone |
|
6 |
Zginanie na zimno |
Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej |
Brak pęknięć na powierzchni próbki |
Brak pęknięć |
Zaliczone |
|
7 |
Rezystancja przewodu |
Zmierz rezystancję metrowego rdzenia przewodu za pomocą miernika rezystancji prądu stałego |
W temperaturze 20°C, rezystancja 8AWG ≤ 2,23 Ω/km |
Patrz protokół testowy |
Zaliczone |
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz
zapewnia profesjonalne rozwiązania w zakresie kabli i przewodów, szczególnie dla
różnych klientów przemysłowych. Obejmuje:
Kabel do robotów humanoidalnych,
Kabel zasilający/dane AI,
Kabel półprzewodnikowy/przemysłowy kabel automatyki,
Kabel czujnika,
Kabel nowej energii,
Przewód do medycyny estetycznej,
Kabel UL,
Linke Cable posiada zdywersyfikowane możliwości rozwoju produktów i zdolności techniczne do wspierania zdywersyfikowanych
potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758,CCC,RoHs,REACH,CE; Uzyskaliśmy następujący system zarządzania jakością
:ISO 9001-2015(Przemysł motoryzacyjny) Profil firmy(
Przemysł motoryzacyjny),IATF 16949(Przemysł motoryzacyjny) Profil firmy
Linke Cable Technology Co., Ltd jest wiodącym producentem i dostawcą kabli w Chinach z ponad 10-letnim doświadczeniem w badaniach i rozwoju, produkcji i marketingu rozwiązań kablowych i przewodowych.
| Wieloprzewodowa, izolacja termoplastyczna | Jednoprzewodowa, izolacja termoutwardzalna | 1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269 |
|---|---|---|
| 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664 | 3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886 | Często zadawane pytania |
