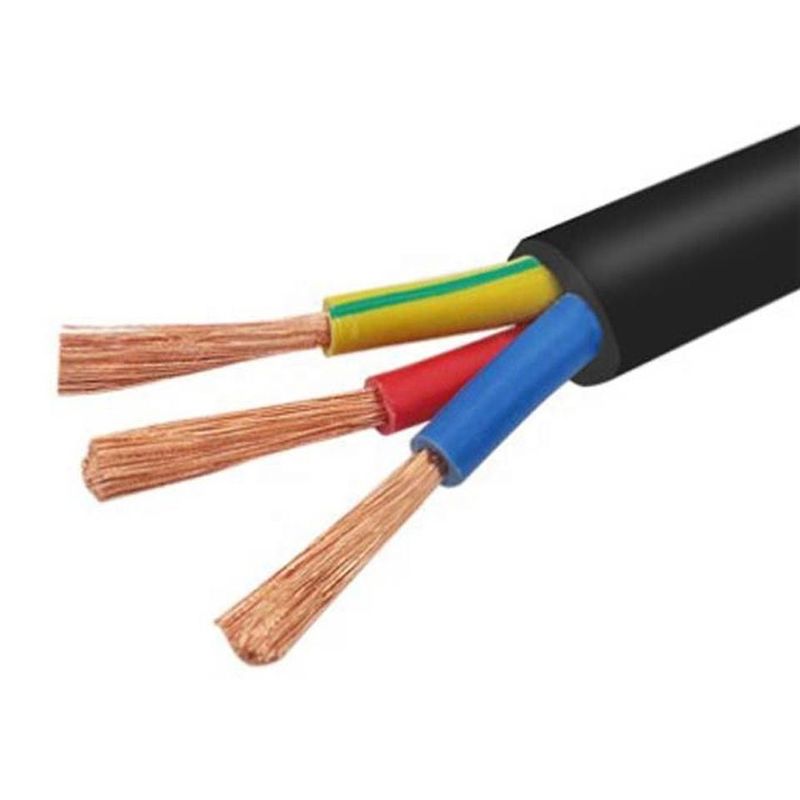

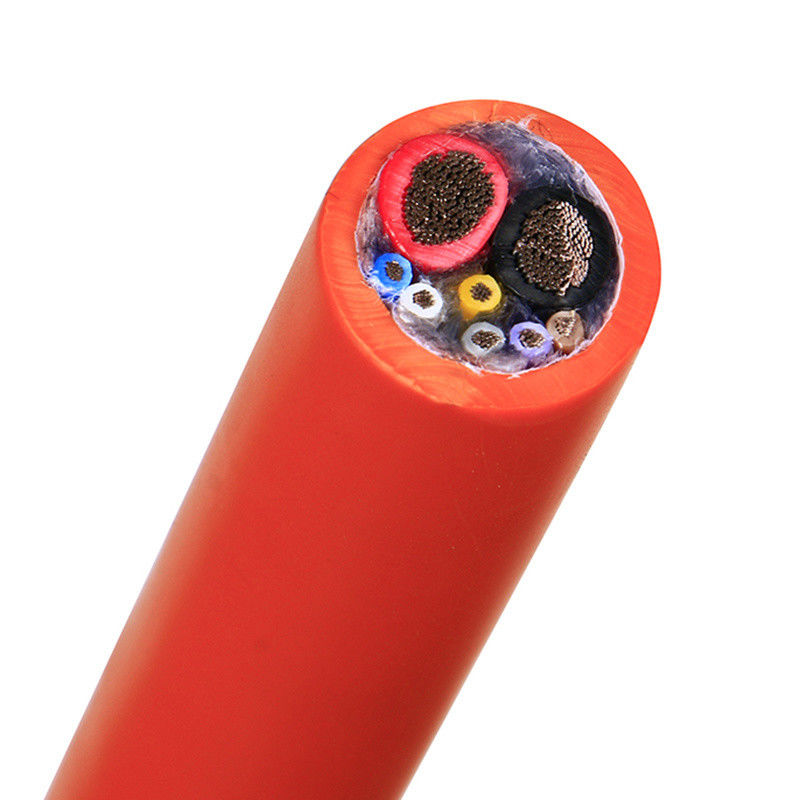

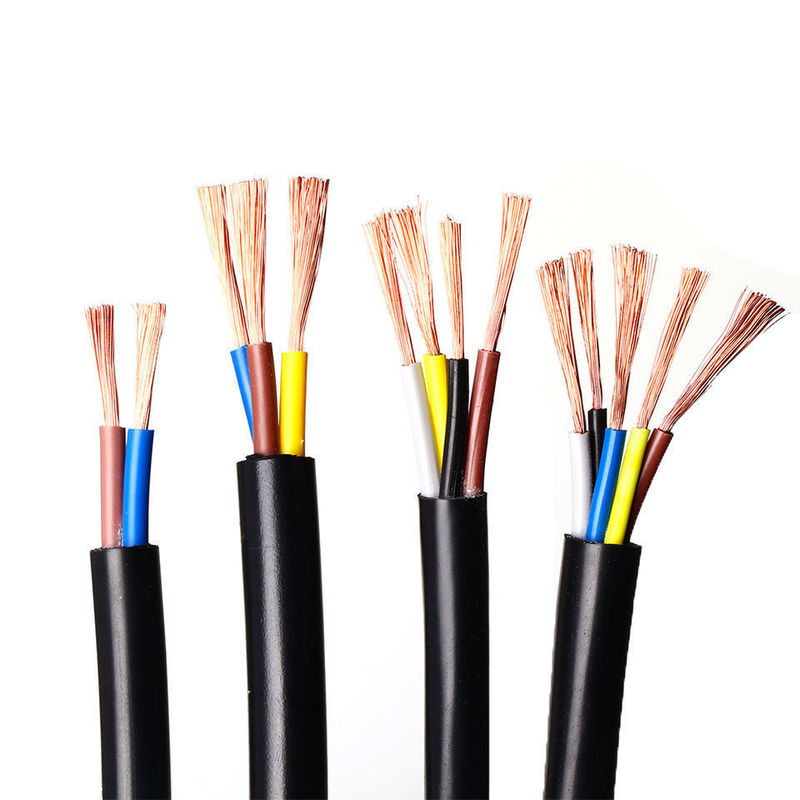

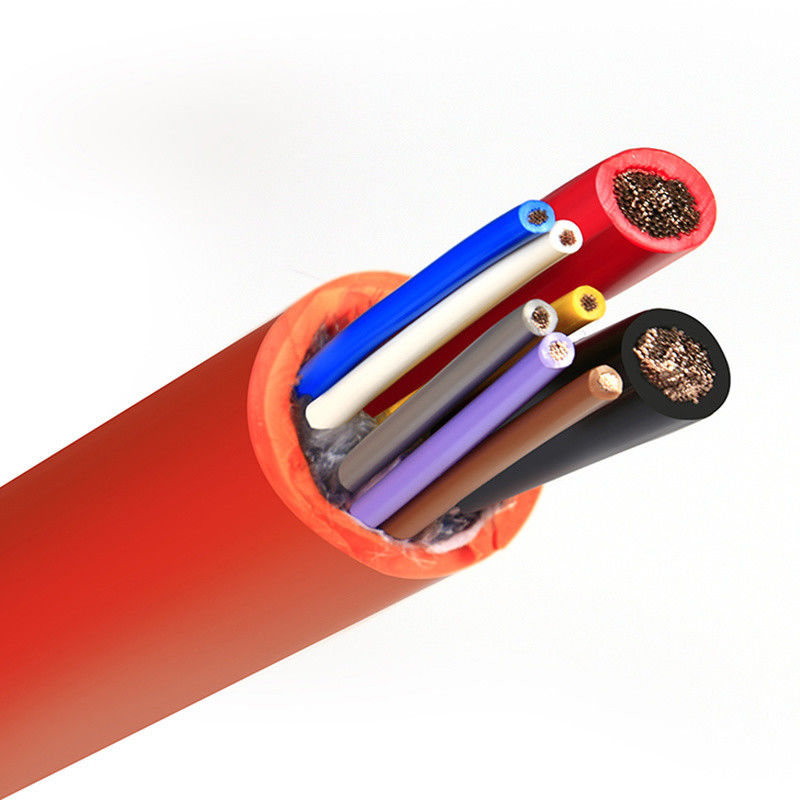

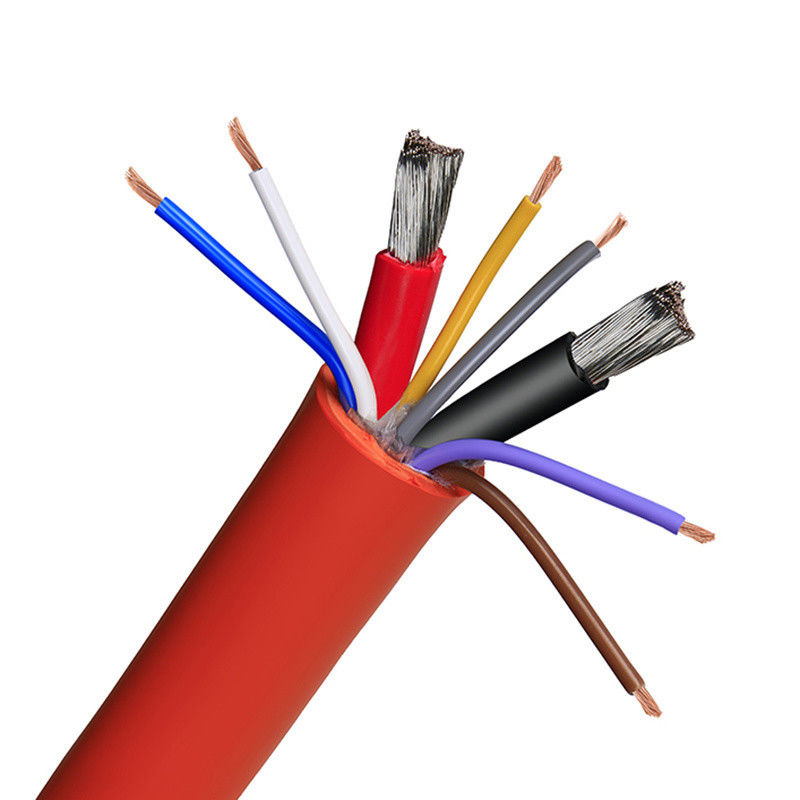

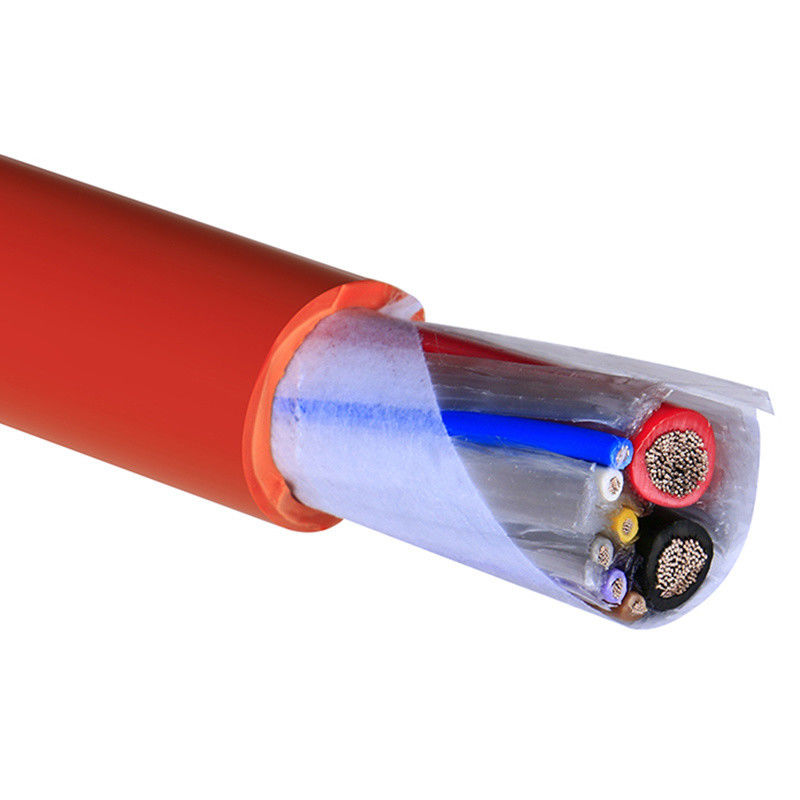

Wysokiej jakości PVC izolacyjny miedziany kabel sterujący przemysłowy 300V przeznaczony do użytku przemysłowego i komunikacyjnego

Nr.

Przedmiot testu

Warunki testu

Wymagania testowe

Dane testowe

Wynik

1

Inspekcja struktury

1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% średniej grubości

Zgodność z tabelą rozmiarów drutu

Patrz protokół testowy

Zaliczone

2

Szok termiczny

Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej na co najmniej 30 minut, a następnie obserwować próbkę

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

3

Odkształcenie termiczne

1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania w określonej temperaturze przez 1 godzinę 3. Umieścić próbkę pod kolumną nacisku przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji

1. Próbka nie może być pęknięta przez kolumnę nacisku ani odsłonięty przewodnik 2. Redukcja grubości ≤ 50%

Patrz protokół testowy

Zaliczone

4

FT2

Zastosować standardowy płomień na wysokości 125 mm raz

1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

Patrz protokół testowy

Zaliczone

5

Starzenie

1. Wziąć pięć odcinków płaszcza o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C na 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1.41kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Patrz protokół testowy

Zaliczone

6

Zginanie na zimno

Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

7

Rezystancja przewodu

Zmierz rezystancję metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego

W temperaturze 20°C, rezystancja 8AWG ≤ 2.23Ω/km

Patrz protokół testowy

Zaliczone
