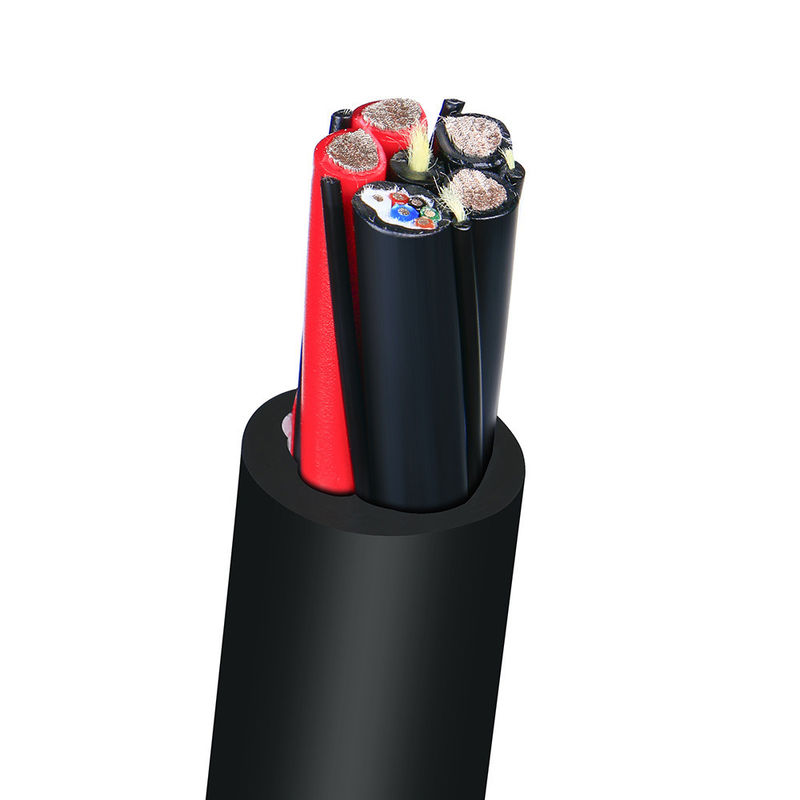

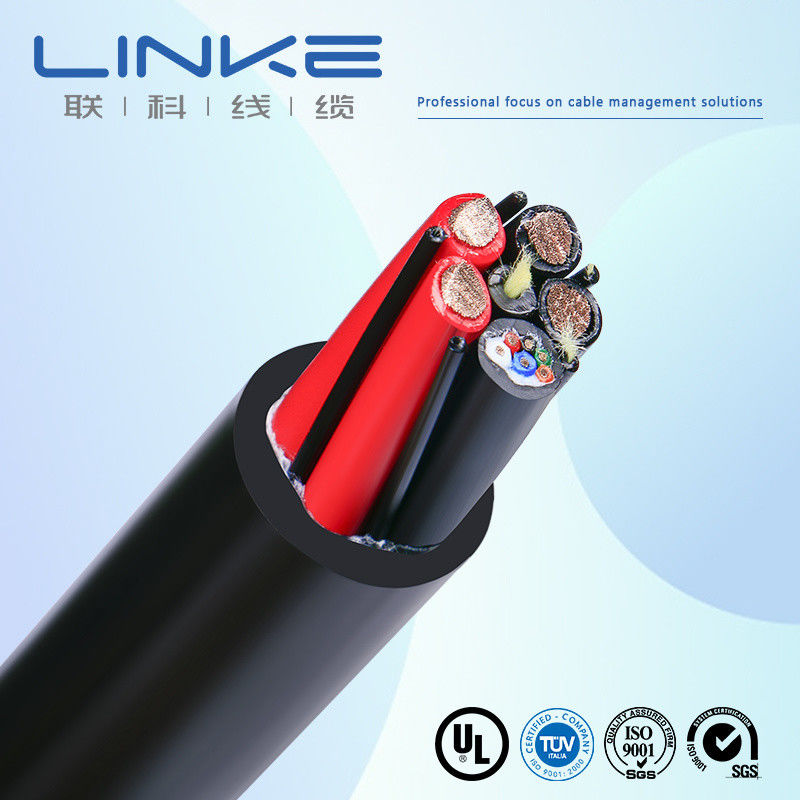

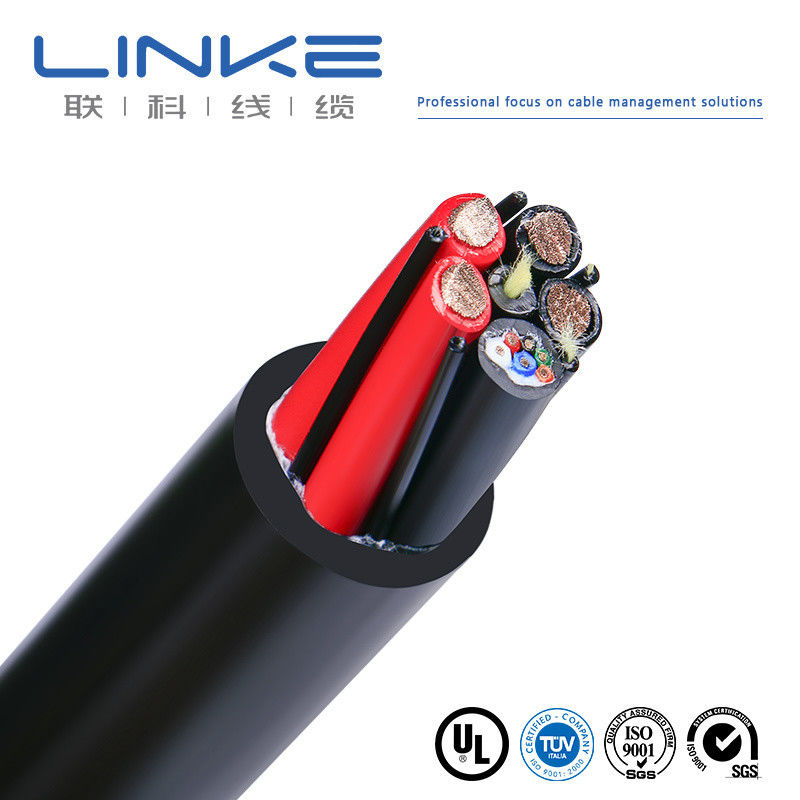

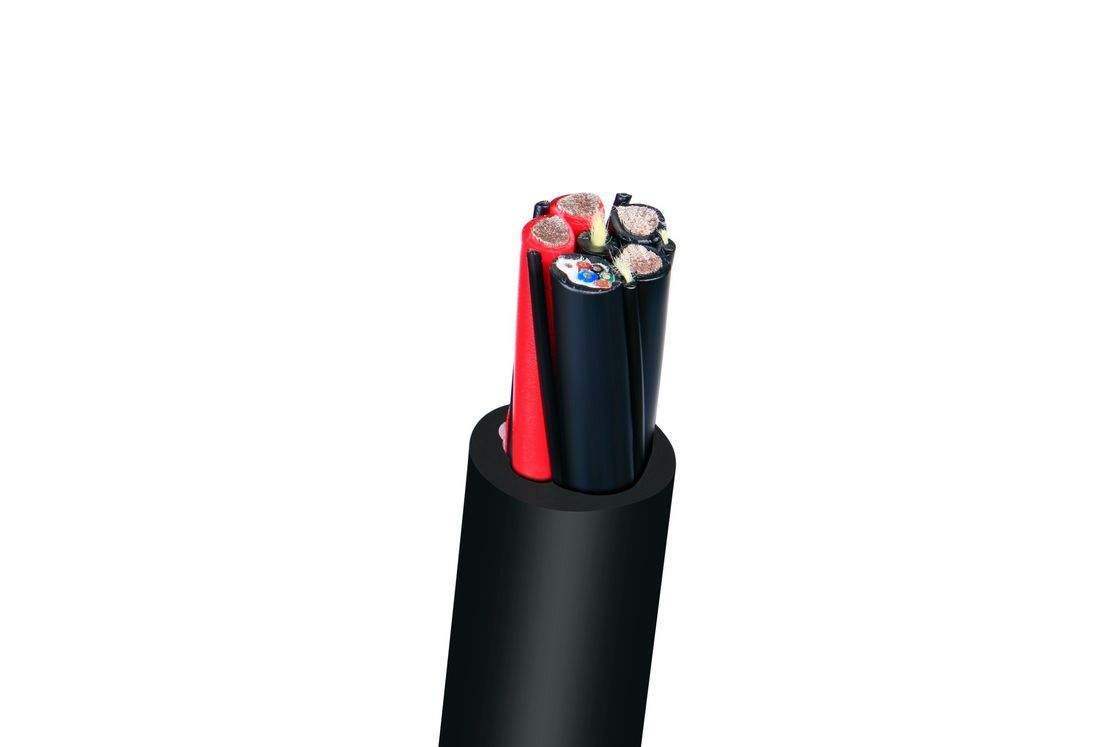

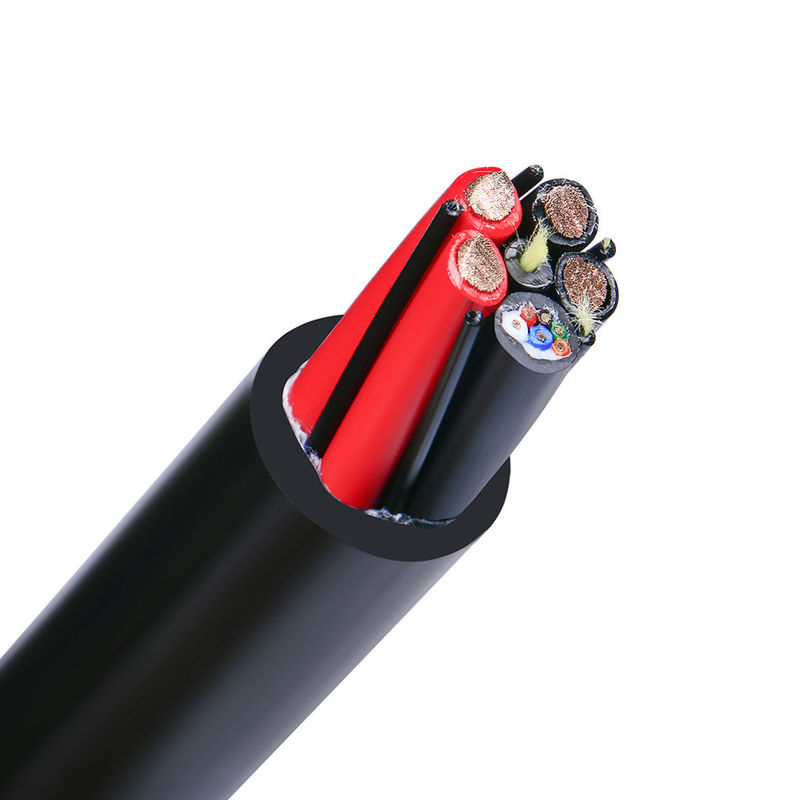

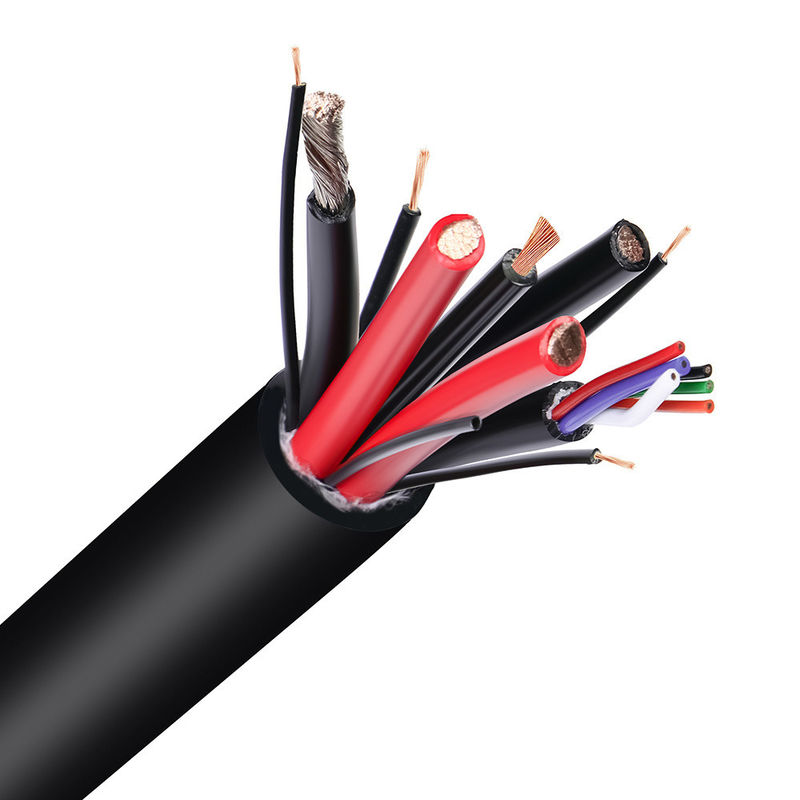

LSZH elastyczny kabel sterujący przemysłowy z gołym przewodnikiem miedzianym do zastosowań robotów podwodnych

Nr.

Przedmiot testu

Warunki testu

Wymagania testowe

Dane testowe

Wynik

1

Kontrola struktury

1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej

Zgodność z tabelą rozmiarów drutu

Patrz protokół testowy

Zaliczone

2

Szok termiczny

Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

3

Odkształcenie cieplne

1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieścić próbkę pod kolumną naciskową przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji

1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Zmniejszenie grubości ≤ 50%

Patrz protokół testowy

Zaliczone

4

FT2

Zastosować standardowy płomień na wysokości 125 mm raz

1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne

Patrz protokół testowy

Zaliczone

5

Starzenie

1. Wziąć pięć odcinków osłony o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie

1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem

Patrz protokół testowy

Zaliczone

6

Zginanie na zimno

Przechowywać próbkę w niskotemperaturowej skrzynce w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki z niskotemperaturowej skrzynki

Brak pęknięć na powierzchni próbki

Brak pęknięć

Zaliczone

7

Rezystancja przewodu

Zmierz rezystancję metrowego przewodu rdzeniowego za pomocą miernika rezystancji DC

W temperaturze 20°C, rezystancja 8AWG ≤ 2,23 Ω/km

Patrz protokół testowy

Zaliczone
