Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Numer modelu:
UL1569

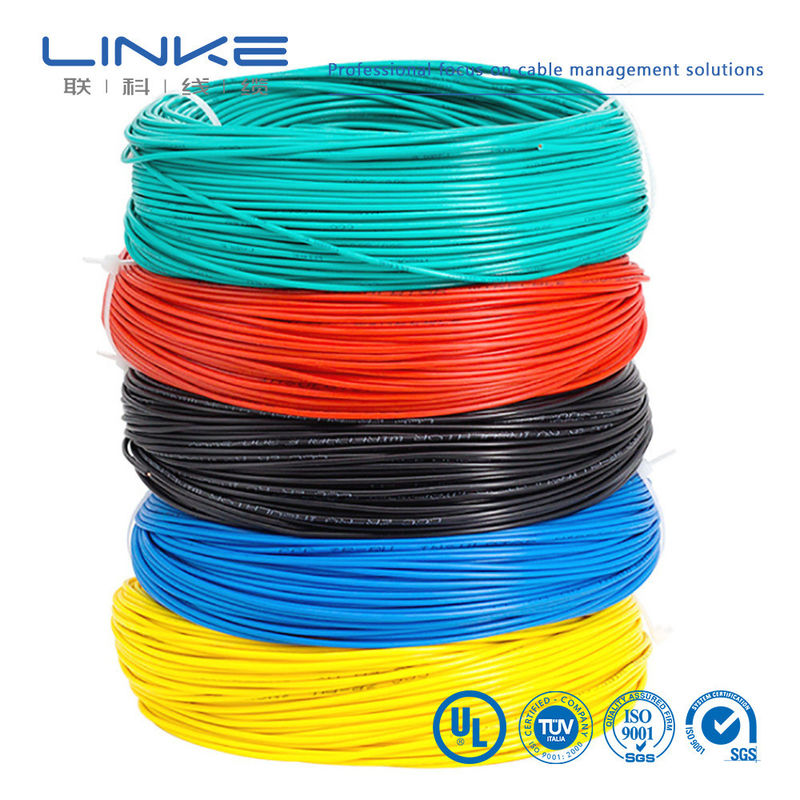

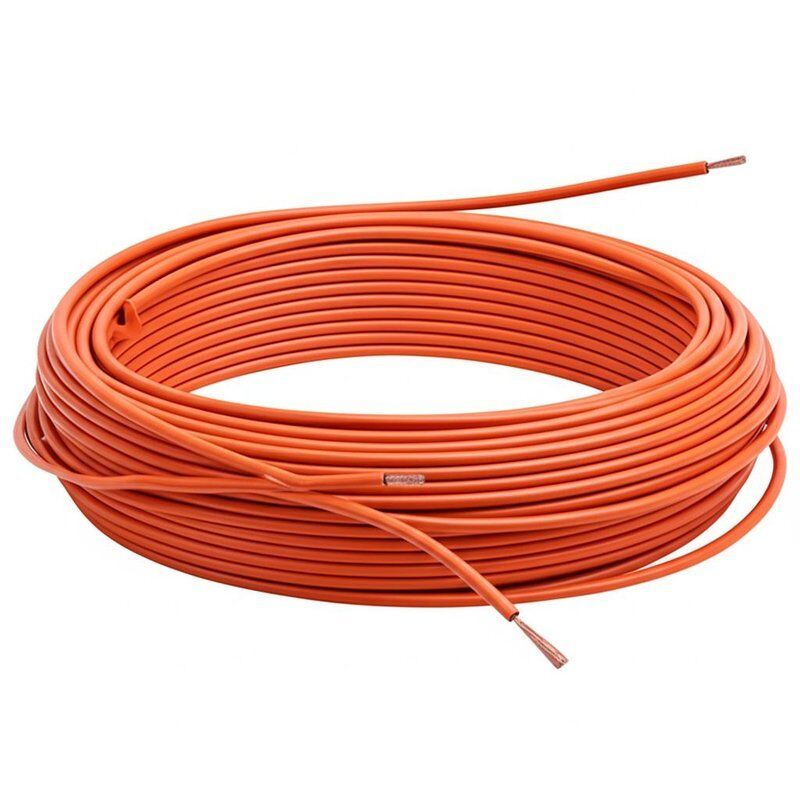

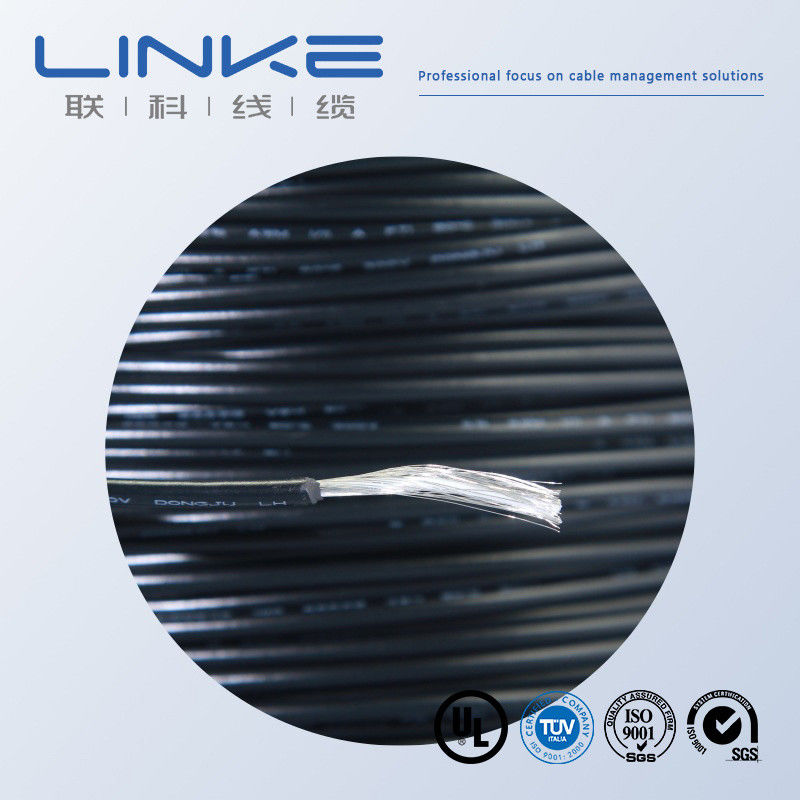

Certyfikowany UL PVC izolowany złowiony miedziany kabel jednokomórkowy przeznaczony do zastosowań elektronicznych, zgodny z normami UL758/UL1581.
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz zapewnia profesjonalne rozwiązania dla branży Cable&Wire,zwłaszcza dla klientów z różnych branż. Zawiera:
Linke Cable posiada zróżnicowane możliwości rozwoju produktów i możliwości techniczne w celu wspierania zróżnicowanych potrzeb klientów.REACH,CE; Uzyskaliśmy następujący system zarządzania jakością:ISO 9001-2015 ((Wszystkie produkty); ISO 13485 ((Urządzenia i instrumenty medyczne),IATF 16949 ((Przemysł samochodowy)
Niezależne laboratorium • Kompletny sprzęt badawczy • Pełna kontrola jakości
Każdy produkt jest testowany według rygorystycznych standardów, aby zapewnić najwyższą jakość i niezawodną wydajność.
Prowadzimy niezależne laboratorium badawcze jakości z kompletnymi urządzeniami badawczymi i standardowymi procedurami.Nasz pełny zestaw norm testowania produktów obejmuje wszystkie kluczowe wskaźniki wydajności i bezpieczeństwaPoprzez systematyczną i rygorystyczną inspekcję, skutecznie kontrolujemy jakość produktów, zmniejszamy ryzyko i dostarczamy bezpieczne, stabilne i wysokiej jakości produkty, którym możesz zaufać.
| Nie, nie, nie. | Element testowy | Warunki badania | Wymóg badania | Dane z badań | Wynik |
|---|---|---|---|---|---|
| 1 | Inspekcja konstrukcji | 1. Zgodnie z tabelą rozmiarów drutu 2.Mniejsza grubość ≥ 80% średniej grubości |
Zgodność z tabelą rozmiarów drutu | Odniesienie do dokumentacji badania | Przejście |
| 2 | Wstrząs cieplny | Wyrzucić próbkę na pręt żelazny określonej wielkości, umieścić w piecu do starzenia się w określonej temperaturze przez 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę | Brak pęknięć na powierzchni próbki | Brak pęknięć | Przejście |
| 3 | Deformacja cieplna | 1. Mierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i urządzenie do badania w piecu do starzenia w celu przegrzania w określonej temperaturze przez 1 godzinę 3. Umieścić próbkę pod kolumną ciśnienia urządzenia badawczego przez 1 godzinę 4. ponownie zmierzyć grubość próbki w tej samej pozycji |
1Próbka nie może zostać popękana przez kolumnę ciśnienia lub wystawić przewodnika 2Obniżenie grubości ≤ 50% |
Odniesienie do dokumentacji badania | Przejście |
| 4 | FT2 | Wykorzystanie standardowego płomienia na wysokości 125 mm raz | 1. Płomień nie powinien rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie powinien rozprzestrzeniać się na pobliskie materiały łatwopalne |
Odniesienie do dokumentacji badania | Przejście |
| 5 | Starzenie się | 1Weź pięć sekcji 200 mm długości osłony. 2. Umieścić próbki w piecu do starzenia w temperaturze 158°C przez 168 godzin 3Po pobraniu próbek umieszcza się je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie bada się wydłużenie przy zerwaniu i wytrzymałość na rozciąganie. |
1. wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem 2Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm2, wytrzymałość na rozciąganie po starzeniu ≥ 80% tej przed starzeniem |
Odniesienie do dokumentacji badania | Przejście |
| 6 | Cold Bend | Przechowywać próbkę w pudełku niskotemperaturowym w określonej temperaturze przez 4 godziny, próbkę wiatru na pręcie żelaznym określonej wielkości z określonymi skrętami,całkowite owijanie w ciągu 30 sekund po wyjęciu próbki z pudełka o niskiej temperaturze | Brak pęknięć na powierzchni próbki | Brak pęknięć | Przejście |
| 7 | Opór przewodnika | Mierzenie oporu przewodnika rdzenia o długości jednego metra za pomocą miernika oporu prądu stałego | Przy temperaturze 20°C opór 8AWG ≤ 2,23Ω/km | Odniesienie do dokumentacji badania | Przejście |
Numer wzoru UL:1569
Napęd nominalny:300 V
Temperatura nominalna:105°C
Standardowy:UL758/UL1581
Oznakowanie:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Kabel Linke
Podłączenie wewnętrzne urządzeń i urządzeń elektronicznych.
| Rozmiar przewodnika (AWG) | Konstrukcja (nr./mm) | Średnica (mm) | Gęstość nominalna (mm) | Średnica (mm) | Maksymalny opór przewodnika (Ω/KM) Miedź goła |
Maksymalny opór przewodnika (Ω/KM) Miedź w puszkach |
|---|---|---|---|---|---|---|
| 32 | 7/0.08 | 0.24 | 0.38 | 1.00±0.05 | 563.5 | 588.9 |
| 30 | 7/0.10 | 0.30 | 0.38 | 1.10±0.05 | 354 | 381 |
| 28 | 7/0.127 | 0.38 | 0.38 | 1.20±0.10 | 223 | 239 |
| 26 | 7/0.16 | 0.48 | 0.38 | 1.30±0.10 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.38 | 1.40±0.10 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.38 | 10,60±0.10 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.38 | 10,80±0.10 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.10±0.10 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.38 | 2.40±0.10 | 13.7 | 14.6 |
| 14 | 41/0.254 | 1.88 | 0.38 | 20,80±0.10 | 8.62 | 8.96 |
| 12 | 65 na 0.254 | 2.36 | 0.38 | 3.30±0.10 | 5.43 | 5.64 |
| 10 | 105 na 0.254 | 3.00 | 0.38 | 3.90±0.15 | 3.409 | 3.546 |
Czarny, brązowy, czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary, biały, żółty/zielony, przejrzysty
Specyfikacje drutu mogą być dostosowane do konkretnych wymagań.
| Marka | W lewo | Sekcja poprzeczna (mm2) | 0.01-500 mm2 |
| Wskaźnik drutu (AWG) | [np. 24AWG, 28AWG] | Kierowca | Miedź w puszkach/miedź goła, w zależności od wymagań klienta |
| Materiał izolacyjny | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał do kurtki | [PVC/PU/Kauczuk/Praid/ itd.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68 itd. | Długość na zamówienie | [np. tolerancja 1m, 3ft, 5m ± 5%] |
| Rodzaj kabla | [Medyczne/Energetyczne/Audio/Koaxialne/Elektryczne/Automotive/Zapasowanie energii// itd.] | Osłony | [Ochrona/Nieochrona/Ochrona] |
| Impedancja | [np. 75Ω (w przypadku kabli skoaksialnych) ] | Drukowanie/logo | [Teks/Etiketa/Logo, maksymalnie 20 znaków] |
| Radiusz zgięcia | [np. średnica kabla ≥ 5 ×] | Obecny rating | [np. 5A] |
| Poziom napięcia | [np. 30V AC/DC] | Materiał złącza | [Złote/Nickelowane/Bramkowe/ itd.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Włóczno | XLPE lub PE lub PVC KAUTRY |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Pantone/ itd.] |
| temperatury | Minus -70°C do 350°C ((-70°C ~ 350°C) | Pakiet | Rolowanie/sklatka/płytka/przeznaczenie |
| Usługi wspierające | przewody niestandardowe, rozwiązania od końca do końca, w tym precyzyjne cięcie, kręcenie i montaż sznurków (określ materiał,np. miedź/nikel) | ||
