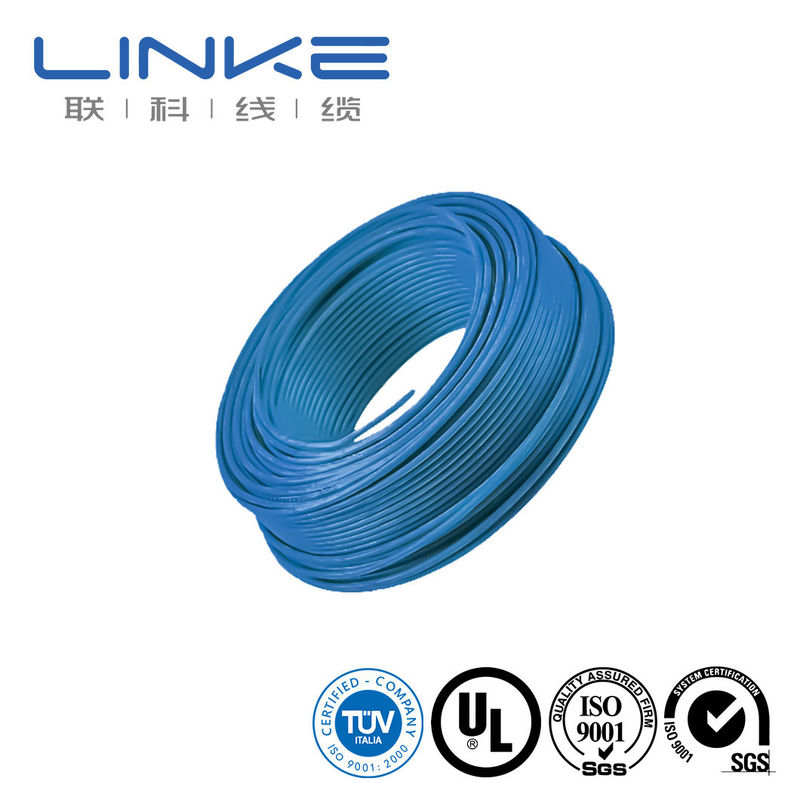

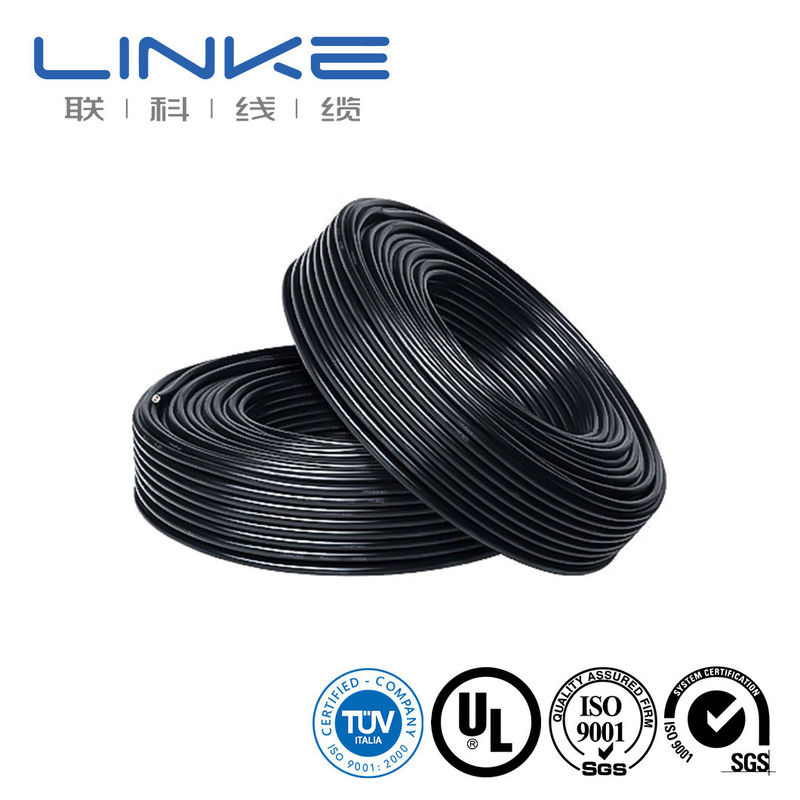

UL20233 Kabel izolowany TPU - 300V
Specyfikacja produktu
- Numer wzoru: UL20233
- Temperatura nominalna: 80°C
- Napęd nominalny: 300 V
- Napięcie iskry: 3KV
- Siła dielektryczna: 2000Vac przez 60 sekund bez awarii
- Stopień łatwopalności: VW-1, FT1, FT2
Szczegóły budowy
- Materiał przewodzący: pręty z drutu miedzianego o wysokiej czystości, puszkowane lub gołe, nieobowiązkowe
- Wielkość przewodnika: 36AWG lub większa
- Izolacja: materiał zgodny z AWM
- Kolor izolacji: Czarny, brązowy, czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary, biały, różowy, przezroczysty itp.
- Ilość rdzenia: 2 rdzenia lub więcej
- Wszystkie indywidualnie izolowane przewody przewodzące, połączone ze sobą, określa się długość układu skręconego
- Pościel: Wysokiej jakości termoplastyczny materiał TPU
- Efekt powłoki: błyszczący, matowy, pół matowy
- Tarcza ekranowa: przetłoczone włókna miedziane lub spiralne owinięte folią aluminiową
- Poziom pokrycia osłony: minimum 65%
- Standardy: AWM, UL758, UL1581
Cechy wydajności
- Agile routing i obsługa
- Wysoka elastyczność, nadająca się do zwinięcia w postaci spirali
- Jednolita grubość izolacji do łatwego odrywania
- Odporny na olej, rozpuszczalniki organiczne, silne kwasy, gazy i inne substancje chemiczne
- Odporny na hydrolizę, doskonała wydajność do zamontowania z wodoodpornym złączem
- Odporność na promieniowanie UV
- Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8541
Wnioski
- Celem okablowania urządzeń elektronicznych
- Przykłady przypadków: światło świąteczne, generator wysokoprężny, żuraw z bramką itp.
Zgodność ze standardami w zakresie ochrony środowiska
- Nie zawiera halogenów, ftalanów ani metali ciężkich
- RoHS i zgodne z RoHS2.0
- Zgodny z zasięgiem
- Zgodność z WEEE
Tabela specyfikacji technicznych
| Rozmiar przewodnika (AWG) |
Konstrukcja (nr./mm) |
Średnica (mm) |
Gęstość nominalna (mm) |
Średnica (mm) |
Rdzeń |
Osłona |
Wskaźnik osłon (%) |
Gęstość nominalna (mm) |
Średnica (mm) |
Maksymalny opór przewodnika (Ω/KM) miedź goła |
Maksymalny opór przewodnika (Ω/KM) miedź w puszkach |
| 26 |
7/0.16 |
0.48 |
0.23 |
1.00±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
3.50±0.10 |
140 |
150 |
| 3 |
|
|
|
3.70±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
3.90±0.15 |
|
|
|
|
|
|
| 24 |
7/0.20 |
0.60 |
0.23 |
1.10±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
3.70±0.15 |
87.6 |
94.2 |
| 3 |
|
|
|
3.90±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
4.20±0.15 |
|
|
|
|
|
|
| 22 |
7/0.254 |
0.78 |
0.23 |
1.30±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
4.10±0.15 |
55.4 |
59.4 |
| 3 |
|
|
|
4.30±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
4.70±0.15 |
|
|
|
|
|
|
| 20 |
26/0.16 |
0.94 |
0.23 |
1.50±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
4.50±0.15 |
34.6 |
36.7 |
| 3 |
|
|
|
40,80±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
5.10±0.15 |
|
|
|
|
|
|
| 18 |
41/0.16 |
1.18 |
0.23 |
10,80±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
5.10±0.15 |
21.8 |
23.2 |
| 3 |
|
|
|
5.40±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
5.90±0.15 |
|
|
|
|
|
|
| 16 |
26/0.254 |
1.49 |
0.23 |
2.10±0.10 |
2 |
Opcjonalnie |
65 |
0.76 |
5.70±0.15 |
13.7 |
14.6 |
| 3 |
|
|
|
6.00±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
60,60±0.15 |
|
|
|
|
|
|
Uwaga: Specyfikacje drutu mogą być dostosowane
Dostępne kolory
Czarny, brązowy, czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary, biały, żółty/zielony, przejrzysty
