Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo

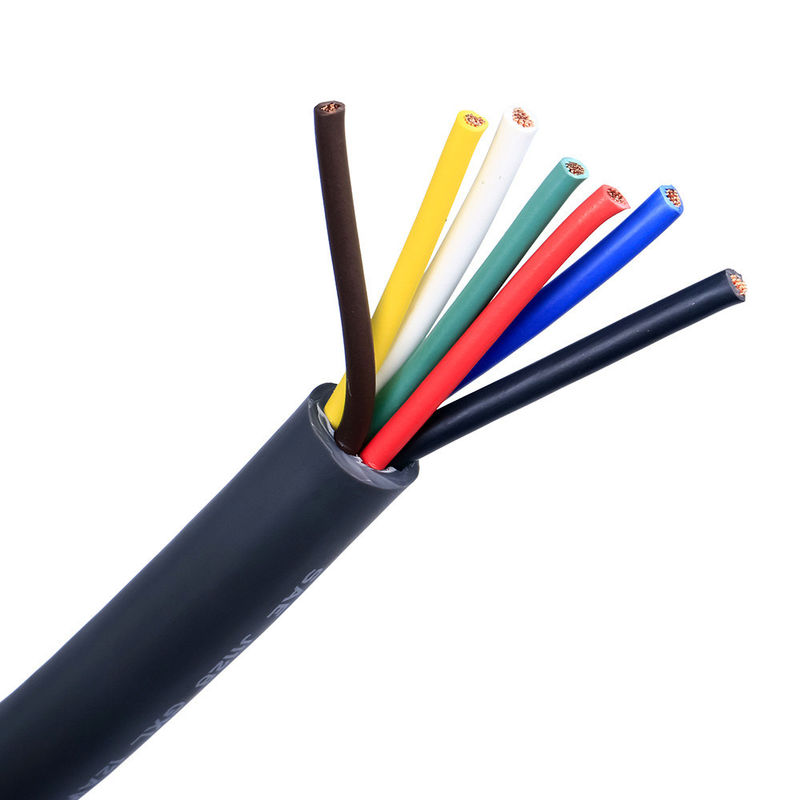

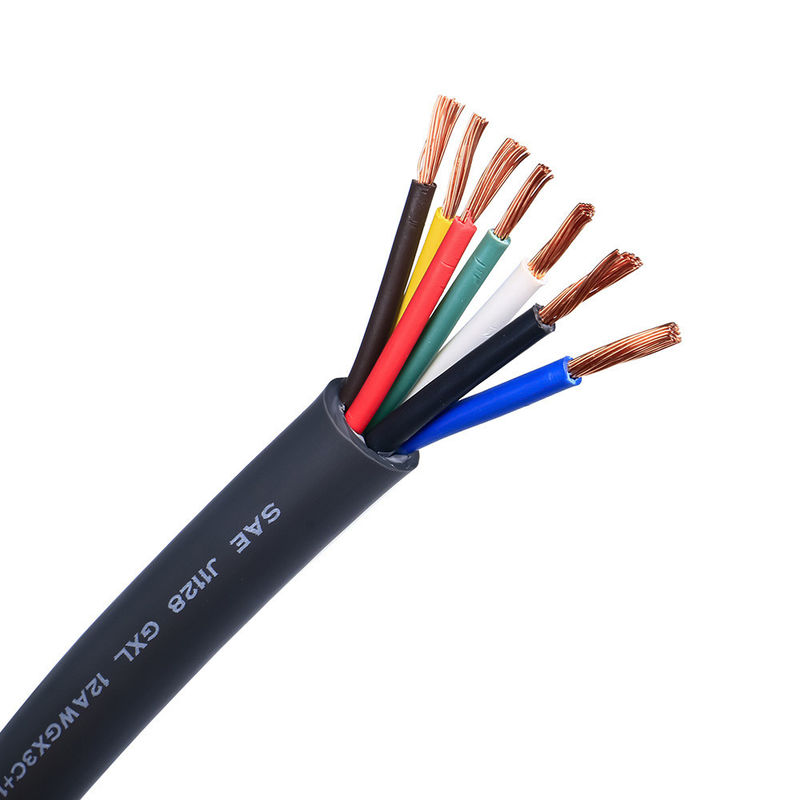

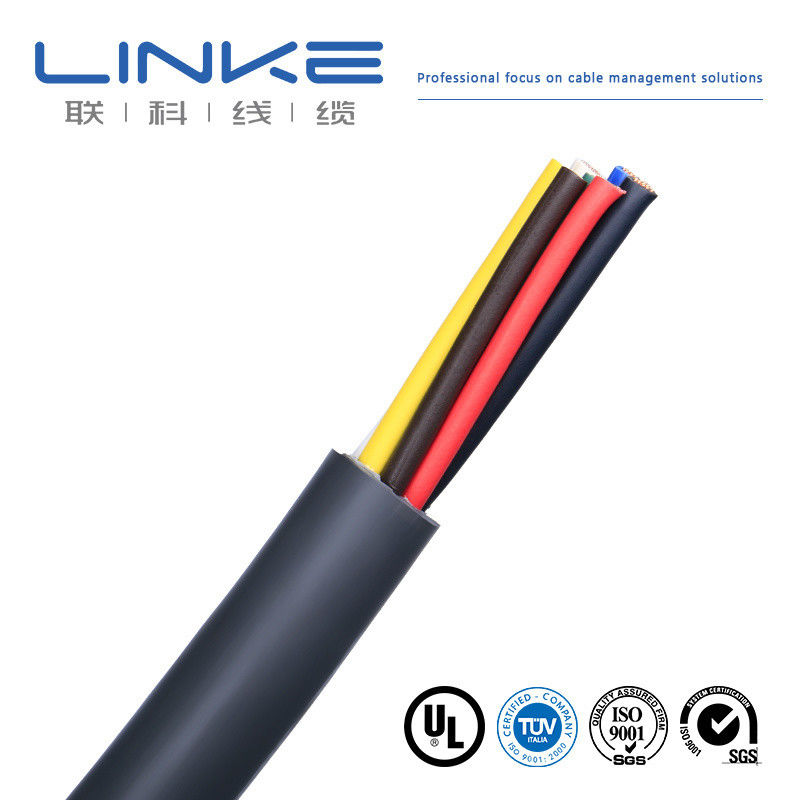

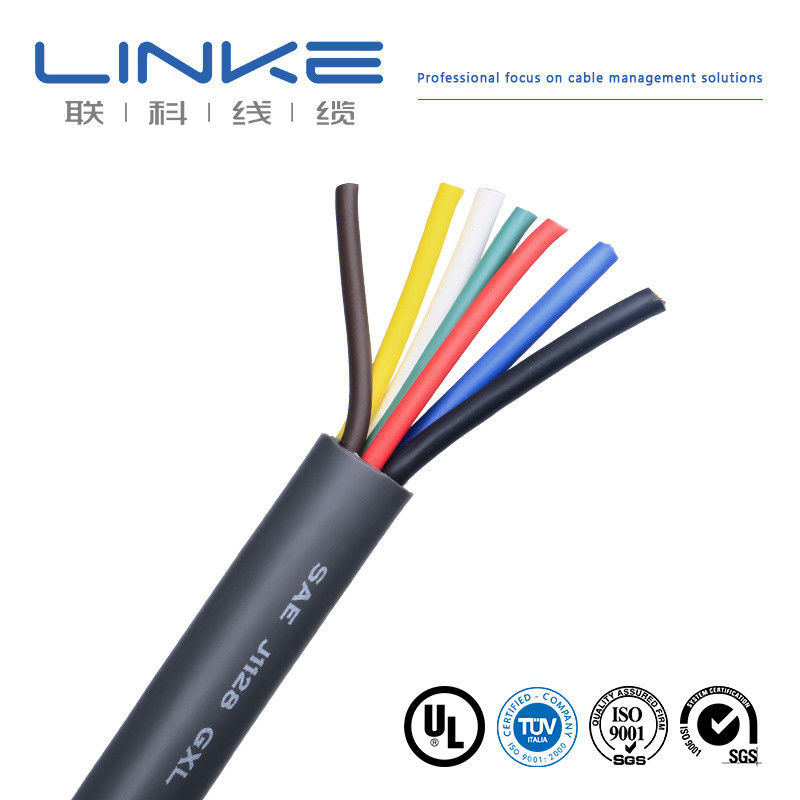

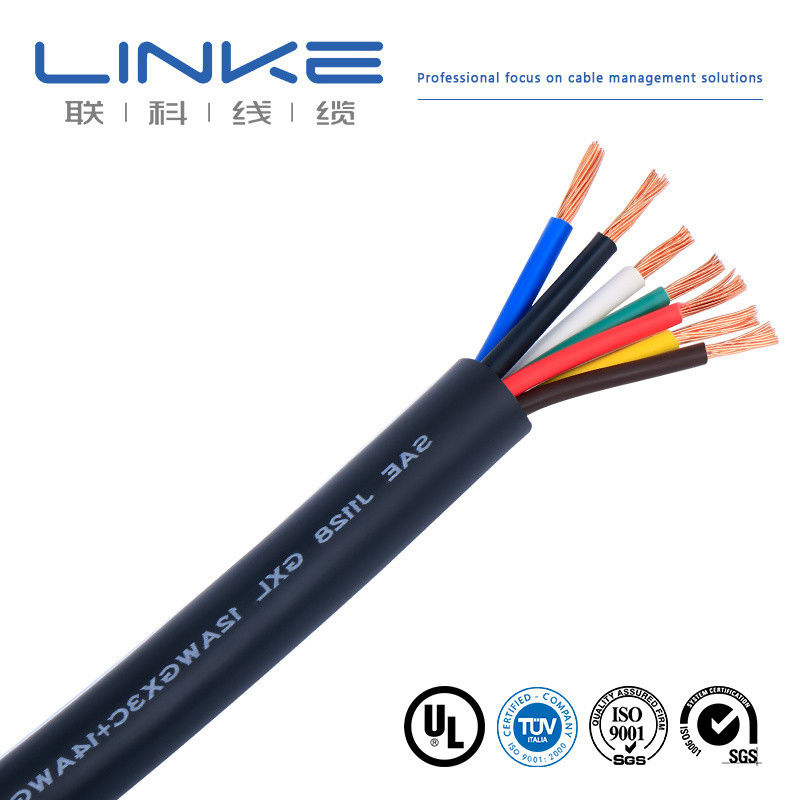

Wysokiej jakości przewód samochodowy przeznaczony do wiązek elektrycznych pojazdów i systemów elektrycznych wymagających trwałości i odporności na ciepło.
| TYP | Przewodnik | ŚREDNICA (mm) | NAPIĘCIE | Materiał | Kolor |
|---|---|---|---|---|---|
| 1007#22AWG 17/0.14TS | 17/0.14TS | 0.16 | 300V | Miedź cynowana + PVC | niestandardowy |
| 1007#22AWG 17/0.13TS | 17/0.13TS | 0.16 | 301V | Miedź cynowana + PVC | niestandardowy |
| 1007#22AWG 17/0.13TS | 17/0.13TS | 0.16 | 302V | Miedź cynowana + PVC | niestandardowy |
| 1007#22AWG 17/0.12TS | 17/0.12TS | 0.16 | 303V | Miedź cynowana + PVC | niestandardowy |
| 1007#22AWG 17/0.12TS | 17/0.12TS | 0.16 | 304V | Miedź cynowana + PVC | niestandardowy |
Niskonapięciowy przewód elektryczny do samochodów, motocykli i innych pojazdów mechanicznych. Idealny do obwodów rozruchowych, ładowania, oświetlenia, sygnalizacji i deski rozdzielczej, szczególnie tych wymagających odporności na ciepło.
Zakres temperatur: -40°C do +125°C (3000 godzin)
Norma: SAE J1128
Napięcie testowe: 1kV
GXL: Izolacja XLPO ogólnego przeznaczenia
Rezystancja przewodnika: IEC 60228/BS 6360
| Marka | LINKE | Przekrój (mm²) | 0.01-500mm² |
| Rozmiar przewodu (AWG) | [np. 24AWG, 28AWG] | Przewodnik | Miedź cynowana / goła miedź, w zależności od wymagań klienta |
| Materiał izolacji | PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne | Materiał płaszcza | [PVC/PU/Guma/Oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp. | Długość niestandardowa | [np. 1m, 3ft, 5m ±5% tolerancji] |
| Typ kabla | [Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Samochodowy/Magazynowanie energii//itp.] | Ekranowanie | [Ekranowany/Nieekranowany/Ekranowanie oplotem] |
| Impedancja | [np. 75Ω (dla kabli koncentrycznych)] | Nadruk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień gięcia | [np. ≥5× średnicy kabla] | Prąd znamionowy | [np. 5A] |
| Napięcie znamionowe | [np. 30V AC/DC] | Materiał złącza | [Pozłacany/Niklowany/Mosiądz/itp.] |
| Złącza | [np. USB Type-C, 3.5mm Jack, RJ45] | Płaszcz | XLPE lub PE lub PVC GUMA |
| Czas dostawy | 7-14 dni po potwierdzeniu zamówienia | Kolory | [Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.] |
| temperatura | Minus-70°C do 350°C (-70°C ~ 350°C) | Opakowanie | Rolka/pudełko/płyta/niestandardowe |
| Usługi wsparcia | multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowany) |
Niezależne laboratorium • Kompletny sprzęt testujący • Pełna kontrola jakości
Testujemy każdy produkt zgodnie ze ścisłymi standardami, aby zapewnić najwyższą jakość i niezawodne działanie.
| Nr | Przedmiot testu | Warunki testu | Wymagania testowe | Dane testowe | Wynik |
|---|---|---|---|---|---|
| 1 | Inspekcja struktury | 1. Zgodność z tabelą rozmiarów przewodów 2. Minimalna grubość ≥ 80% grubości średniej |
Zgodność z tabelą rozmiarów przewodów | Patrz zapis testu | Zaliczone |
| 2 | Szok termiczny | Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 3 | Odkształcenie cieplne | 1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testujący w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieścić próbkę pod kolumną naciskową przyrządu testującego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji |
1. Próbka nie może być pęknięta przez kolumnę naciskową ani odsłonięty przewodnik 2. Redukcja grubości ≤ 50% |
Patrz zapis testu | Zaliczone |
| 4 | FT2 | Zastosować standardowy płomień na wysokości 125 mm raz | 1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne |
Patrz zapis testu | Zaliczone |
| 5 | Starzenie | 1. Wziąć pięć odcinków osłony o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem |
Patrz zapis testu | Zaliczone |
| 6 | Zginanie na zimno | Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej | Brak pęknięć na powierzchni próbki | Brak pęknięć | Zaliczone |
| 7 | Rezystancja przewodnika | Zmierz rezystancję metrowego przewodnika rdzeniowego za pomocą miernika rezystancji DC | W temperaturze 20°C, rezystancja 8AWG ≤ 2,23 Ω/km | Patrz zapis testu | Zaliczone |
Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz dostarcza profesjonalne rozwiązania dla branży kabli i przewodów, szczególnie dla klientów z różnych branży. Obejmuje to:
Linke Cable posiada zdywersyfikowane możliwości rozwoju produktów i zdolności techniczne do wspierania zdywersyfikowanych potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758, CCC, RoHs, REACH, CE; Uzyskaliśmy następujący system zarządzania jakością: ISO 9001-2015 (Wszystkie produkty); ISO 13485 (Aparatura i instrumenty medyczne), IATF 16949 (Przemysł motoryzacyjny)
Linke Cable Technology Co., Ltd jest wiodącym producentem kabli w Chinach z ponad 10-letnim doświadczeniem w badaniach i rozwoju, produkcji i marketingu. Specjalizujemy się w kablach do ładowania pojazdów elektrycznych, kablach medycznych, kablach silikonowych, kablach sprężynowych, kablach plecionych, kablach holowniczych, kablach UL, kablach samochodowych i niestandardowych rozwiązaniach kablowych na całym świecie. Nasze podejście inżynier-do-inżyniera zapewnia wysokiej jakości kable, które poprawiają jakość życia.
