wprowadzenie:

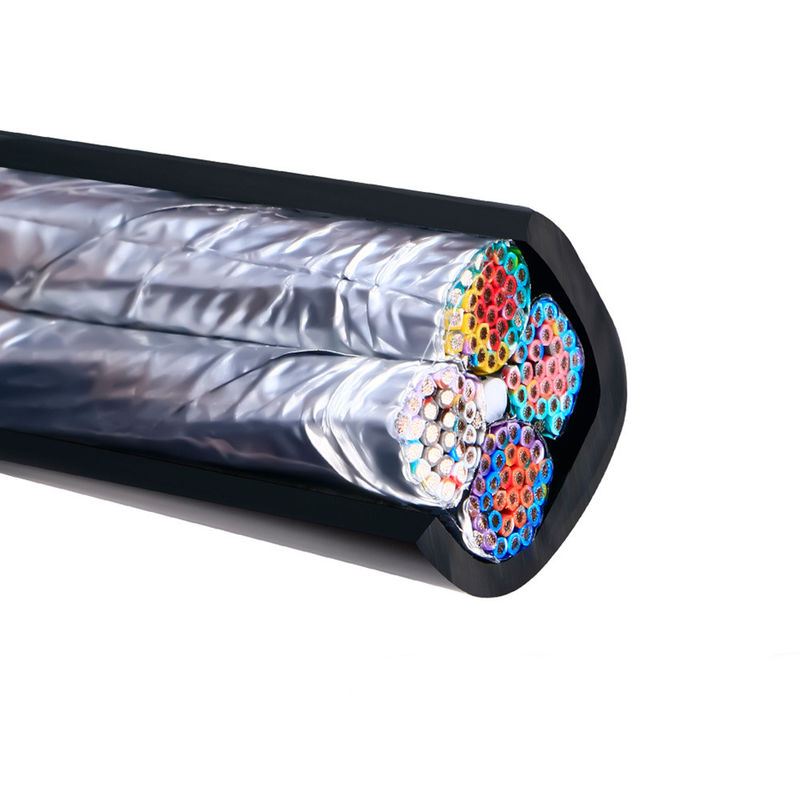

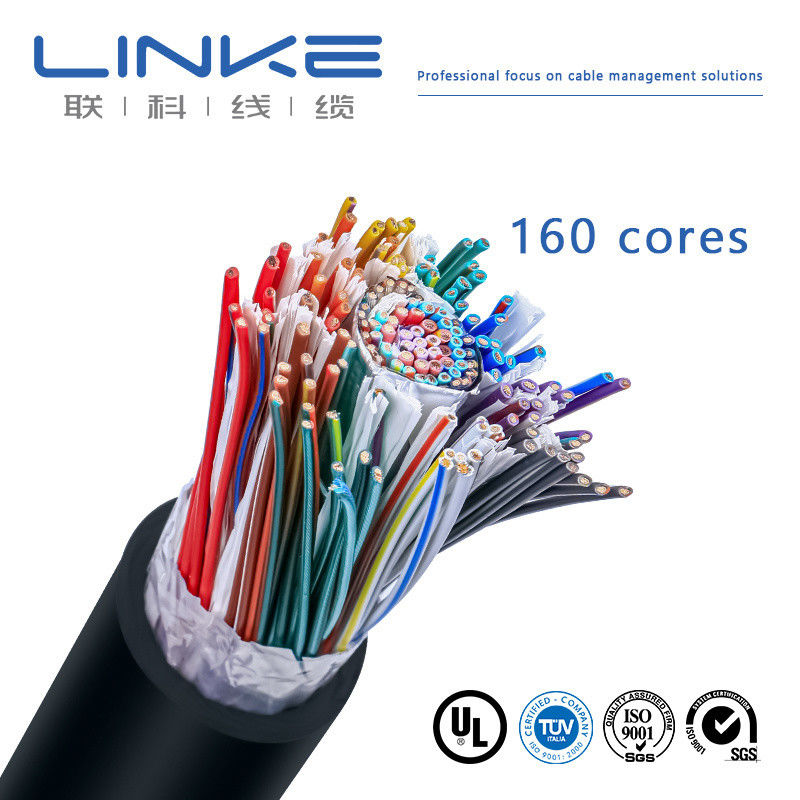

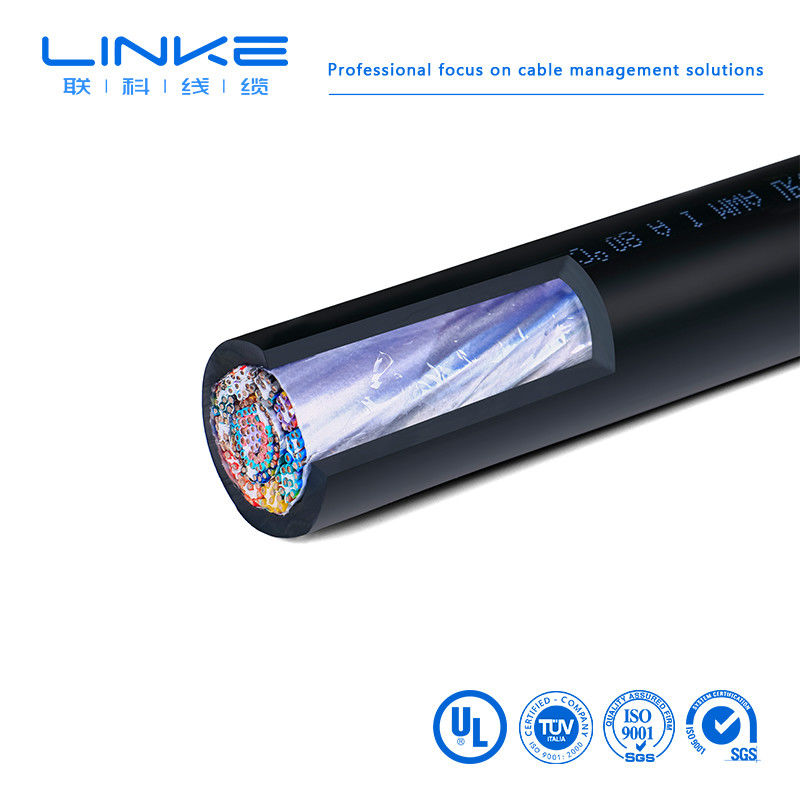

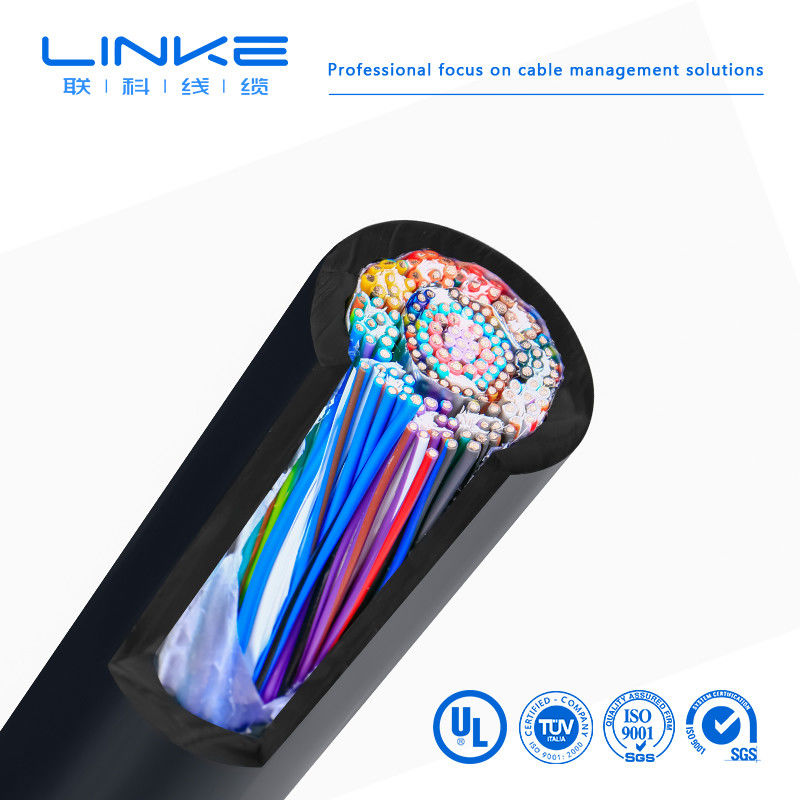

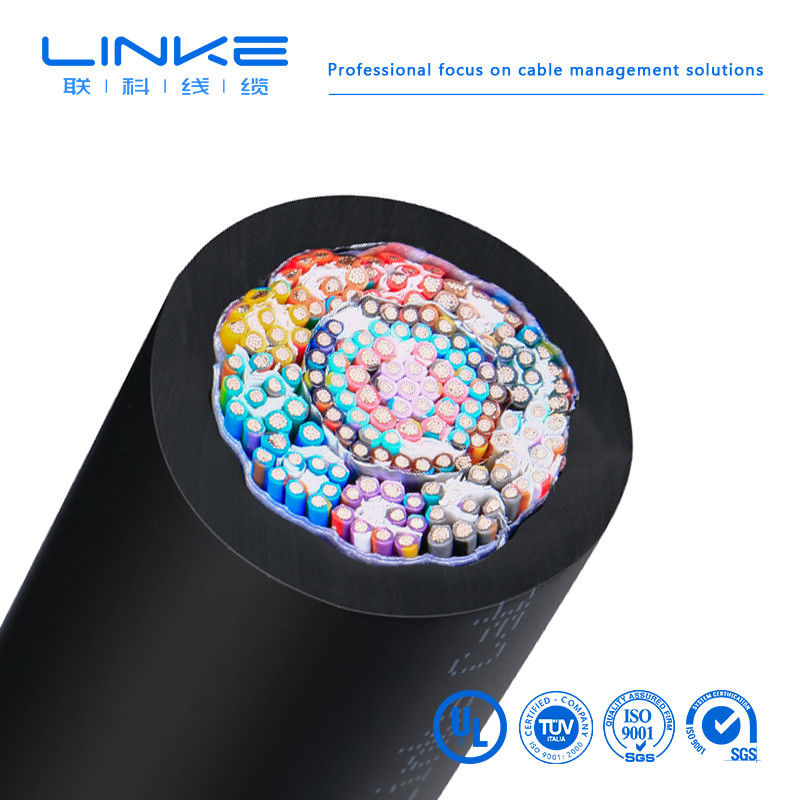

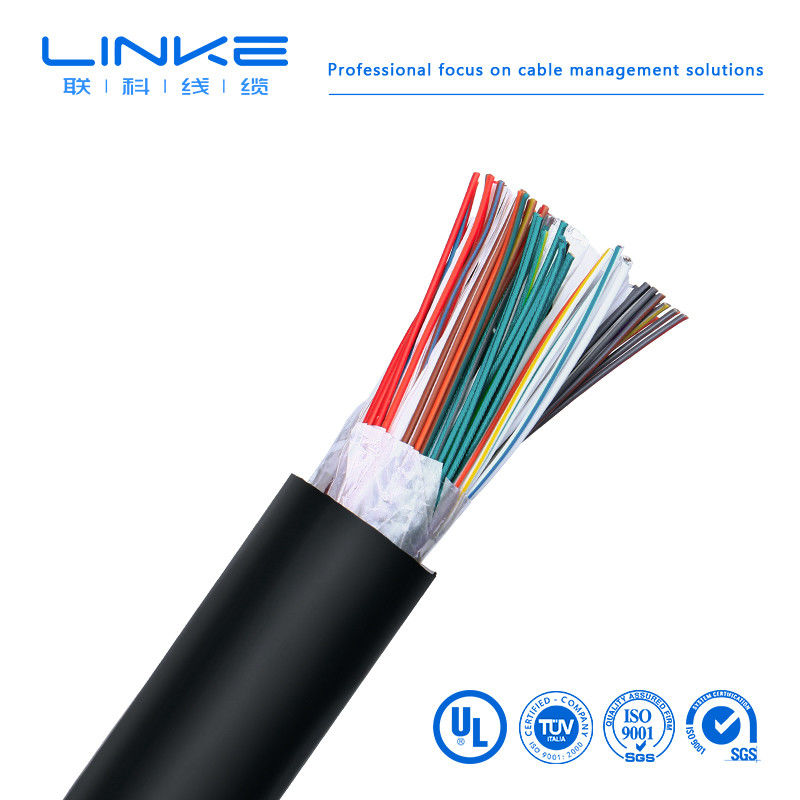

Kabel zasilania z gumy silikonowej
1Cechy i zastosowania produktu
Ten produkt jest odpowiedni do stałych linii przesyłowych energii lub kabli łączących do mobilnych urządzeń elektrycznych o napięciu nominalnym AC 0,6/1KV i poniżej.Produkt ma właściwości odporności na promieniowanie cieplne, odporność na zimno, odporność na kwasy i alkalie oraz odporność na korozyjne gazy, wodoodporność itp. Struktura kabla jest miękka i wygodna dla promieniowania.Wydajność elektryczna jest stabilna w środowisku o wysokiej temperaturze (zimnym), wydajność anty-aging jest wyjątkowa, a żywotność jest długa. Jest szeroko stosowany w metalurgii, energetyce elektrycznej, petrochemicznej, elektronicznej, produkcji samochodów i innych gałęziach przemysłu.
2Standardy wdrażania produktów
Q/HHTZH001.1
Badanie tłumienia ognia i odporności na ogień przeprowadzane jest zgodnie z wymogami GB12666-90
Trzecie: cechy użytkowania
1. Narysowane napięcie prądu przemiennego: U0/U 0,6/1KV
Maksymalna temperatura pracy: 180°C
Minimalna temperatura otoczenia: instalacja stała -60°C
2Temperatura instalacji kabli nie powinna być niższa niż -25°C.
3Dopuszczalny promień gięcia kabla: minimalny promień gięcia kabla wynosi 10 razy zewnętrzną średnicę kabla
Cztery: podstawowy model i nazwa
Tabela 1
|
model
|
Nazwa produktu
|
|
YGC
|
Kable zasilania o pokrycie silikonowym izolowane z gumy silikonowej
|
|
YGCR
|
Kabel elastyczny o obudowie z gumy silikonowej izolowany z gumy silikonowej
|
|
YGCP
|
Kabel zasilania silikonowy z gumy izolowanej z gumy silikonowej, pokryty miedzianą osłoną
|
|
YGC22
|
Kable silnikowe o opakowaniu stalowym, o izolacji z gumy silikonowej, z taśmą silikonową
|
|
JGG
|
Włókna instalacyjne izolowane z gumy silikonowej z gumy silikonowej
|
|
JGGR
|
Włókna miękkie z silikonowej gumy izolowane z silikonowej gumy pokryte osłoną mobilną
|
|
JGGP
|
Izolacja z gumy silikonowej, osłona z gumy silikonowej, drut do instalacji osłony z miedzianego pletu
|
|
JHXG
|
Włókna ołowiowe silnikowe izolowane z gumy silikonowej
|
Uwaga: W przypadku kabli gumowych z silikonu opóźniających płomień dodaj ZR przed numerem modelu, a miedziany drut w rdzeniu przewodnika może być zcinany.
V. Nazwa kodowa i znaczenie
Tabela 2
|
Kod
|
Znaczenie kodu
|
|
I
|
Kod serii (przewód mobilny elastyczny)
|
|
G
|
Kauczuk silikonowy
|
|
C
|
Ciężki
|
|
22
|
Zestawy z żelaza
|
|
P
|
Ocieplony z miedzi
|
|
R
|
Przewodnik na prętach
|
|
J
|
Włókna ołowiowe silnika
|
6Główne wskaźniki techniczne
1W odniesieniu do rezystancji prądu stałego gotowych przewodników kablowych (typ R) (zgodnie z normą GB3956) patrz tabele 1 i 2 w dodatku A.
2Oporność izolacyjna w temperaturze 20°C nie jest mniejsza niż 100MΩ/KM
3. Gotowy kabel nie ulegnie awarii podczas badania napięcia AC 50HZ 3,5 KV/5 min.
7: Podstawowe specyfikacje kabli i parametry konstrukcyjne
|
Rdzeń drutu*nominalny przekrój przekrojowy ((mm2)
|
Struktura przewodnika
(liczba korzeni * średnica)
(B/R)
mm
|
Maksymalna średnica zewnętrzna kabla (mm)
|
Masa referencyjna (kg/km)
|
|
YGC
JGGF
|
YGCR
JGGFR
|
YGCR
JGGFR
|
YGC22
JGG22
|
|
1*1.5
|
19*0,32/48*0.20
|
3.2
|
3.5
|
27.5
|
|
|
1*2.5
|
19 razy 0,41/51 razy 0.25
|
3.7
|
3.9
|
38.6
|
|
|
1*4
|
19 razy 0,52/82 razy 0.25
|
4.6
|
5.2
|
55.5
|
|
|
1*6
|
19 razy 0,65/123 razy 0.25
|
5.6
|
6.5
|
77.7
|
|
|
1*10
|
48*0,52/204*0.25
|
7.2
|
7.8
|
132
|
|
|
1*16
|
75*0,52/323*0.25
|
8.2
|
9.0
|
188
|
|
|
1*25
|
108 razy 0,52/513 razy 0.25
|
10.2
|
11.0
|
312
|
|
|
1*35
|
108 razy 0,65/722 razy 0.25
|
112
|
12.0
|
408
|
|
|
1*50
|
10*2.52/1026*0.25
|
13.5
|
14.5
|
554
|
|
|
1*70
|
19*2.16/1406*0.25
|
16.5
|
17.5
|
762
|
|
|
1*95
|
19*2,52/486*0.50
|
19.0
|
20.5
|
1045
|
|
|
1*120
|
24*2.52/608*0.50
|
20.0
|
22.0
|
1281
|
|
|
1*150
|
30*2.52/760*0.50
|
21.0
|
24.2
|
1612
|
|
|
1*185
|
37*2,52/945*0.50
|
25.0
|
28.0
|
1981
|
|
|
2 razy 2.5
|
7 razy 0,68/51 razy 0.25
|
10.5
|
11.2
|
158
|
272
|
|
2*4
|
19 razy 0,52/82 razy 0.25
|
12
|
13.2
|
210
|
347
|
|
2*6
|
19 razy 0,65/123 razy 0.25
|
14.0
|
15.3
|
263
|
407
|
|
2*10
|
7*1.37/204*0.25
|
17.8
|
18.9
|
394
|
562
|
|
2*16
|
7*1,70/323*0.25
|
20.0
|
21.2
|
540
|
724
|
|
2*25
|
7*2,15/513*0.25
|
23.0
|
24.5
|
794
|
828
|
|
2*35
|
7*2.52/722*0.25
|
25.7
|
26.3
|
1037
|
1037
|
|
2*50
|
10*2.52/1026*0.25
|
26.0
|
27.5
|
1236
|
1385
|
|
2*70
|
19*2.16/1406*0.25
|
27.0
|
28.9
|
1647
|
1792
|
|
2*95
|
19*2,52/486*0.50
|
32.0
|
33.9
|
2189
|
2654
|
|
2*120
|
24*2.52/608*0.50
|
45.0
|
48.0
|
2640
|
3180
|
|
2*150
|
30*2.52/760*0.50
|
52.0
|
57.0
|
3280
|
3920
|
|
2*185
|
37*2,52/945*0.50
|
60.0
|
65.0
|
4006
|
4768
|
|
Trzy razy jeden.5
|
7*0,52/48*0.20
|
9.7
|
10.7
|
150
|
291
|
|
3 razy 2.5
|
7 razy 0,68/51 razy 0.25
|
11.7
|
12.2
|
196
|
342
|
|
3*4
|
19 razy 0,52/82 razy 0.25
|
12.6
|
13.5
|
274
|
444
|
|
3*6
|
19 razy 0,65/123 razy 0.25
|
14.8
|
16.2
|
350
|
531
|
|
3*10
|
7*1.37/204*0.25
|
20.0
|
22.0
|
539
|
737
|
|
3*16
|
7*1,70/323*0.25
|
22.0
|
24.5
|
740
|
972
|
|
3*25
|
7*2,15/513*0.25
|
25.3
|
27.0
|
1139
|
1372
|
|
3*35
|
7*2.52/722*0.25
|
28.0
|
31.5
|
1480
|
1729
|
|
3*50
|
10*2.52/1026*0.25
|
32.0
|
37.5
|
1900
|
2405
|
|
3*70
|
19*2.16/1406*0.25
|
41.0
|
50.0
|
4061
|
3087
|
|
3*95
|
19*2,52/486*0.50
|
45.0
|
55.0
|
997
|
4003
|
|
3*120
|
24*2.52/608*0.50
|
50.0
|
60.0
|
4060
|
4887
|
|
3*150
|
30*2.52/760*0.50
|
60.0
|
65.0
|
5197
|
2995
|
|
3*185
|
37*2,52/945*0.50
|
65.0
|
70.0
|
6279
|
7262
|
|
3*4+1*2.5
|
19 razy 0,52/82 razy 0.25
|
14.5
|
15.5
|
320
|
481
|
|
3*6+1*4
|
19 razy 0,65/123 razy 0.25
|
16.2
|
17.8
|
423
|
597
|
|
3*10+1*6
|
7*1.37/204*0.25
|
21.0
|
23.0
|
630
|
827
|
|
3*16+1*10
|
7*1,70/323*0.25
|
23.0
|
25.0
|
888
|
1255
|
|
3*25+1*16
|
7*2,15/513*0.25
|
27.0
|
29.0
|
1375
|
1578
|
|
3*35+1*16
|
7*2.52/722*0.25
|
32.3
|
35.0
|
1690
|
1927
|
|
3*50+1*25
|
10*2.52/1026*0.25
|
36.0
|
40.0
|
2175
|
2760
|
|
3*70+1*35
|
19*2.16/1406*0.25
|
40.0
|
44.0
|
2950
|
3546
|
|
3*95+1*50
|
19*2,52/486*0.50
|
46.0
|
52.0, , , ,
|
3950
|
4670
|
|
3*120+1*70
|
24*2.52/608*0.50
|
51.0 &, amp;, amp;, lt;, /TD> |
55.0
|
4800
|
5745
|
|
3*150+1*70
|
30*2.52/760*0.50
|
56.0
|
60.0
|
5810
|
6862
|
|
3*185+1*95
|
37*2,52/945*0.50
|
66.0
|
70.0
|
7200
|
8394
|
|
4*4
|
19 razy 0,52/82 razy 0.25
|
14.2
|
16.2
|
352
|
515
|
|
4*6
|
19 razy 0,65/123 razy 0.25
|
17.1
|
19.0
|
450
|
629
|
|
4*10
|
7*1.37/204*0.25
|
22.1
|
24.0
|
672
|
881
|
|
4*16
|
7*1,70/323*0.25
|
24.5
|
26.5
|
952
|
1176
|
|
4*25
|
7*2,15/513*0.25
|
27.0
|
31.5
|
1476
|
1673
|
|
4*35
|
7*2.52/722*0.25
|
33.0
|
35.5
|
1876
|
2142
|
|
4*50
|
10*2.52/1026*0.25
|
39.0
|
41.0
|
2392
|
2982
|
|
4*70
|
19*2.16/1406*0.25
|
41.0
|
44.0
|
3300
|
3871
|
|
4*95
|
19*2,52/486*0.50
|
47.0
|
50.0
|
4300
|
5094
|
|
4*120
|
24*2.52/608*0.50
|
49.0
|
54.0
|
5380
|
6187
|
|
4*150
|
30*2.52/760*0.50
|
56.0
|
60.0
|
6750
|
7596
|
|
4*185
|
37*2,52/945*0.50
|
68.0
|
72.0
|
8190
|
9194
|
|
W tej tabeli nie uwzględniono parametrów konstrukcyjnych kabli o równym przekroju pięciojadrowego i kabli o strukturze 3+2 produkowanych przez naszą firmę.
|
