Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Linke
Orzecznictwo:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Wideo

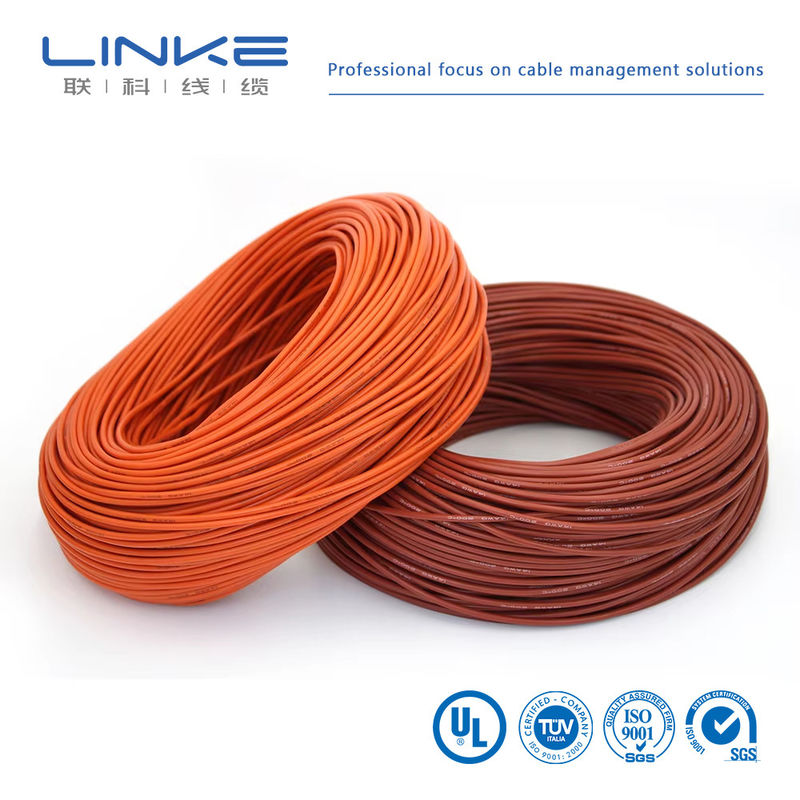

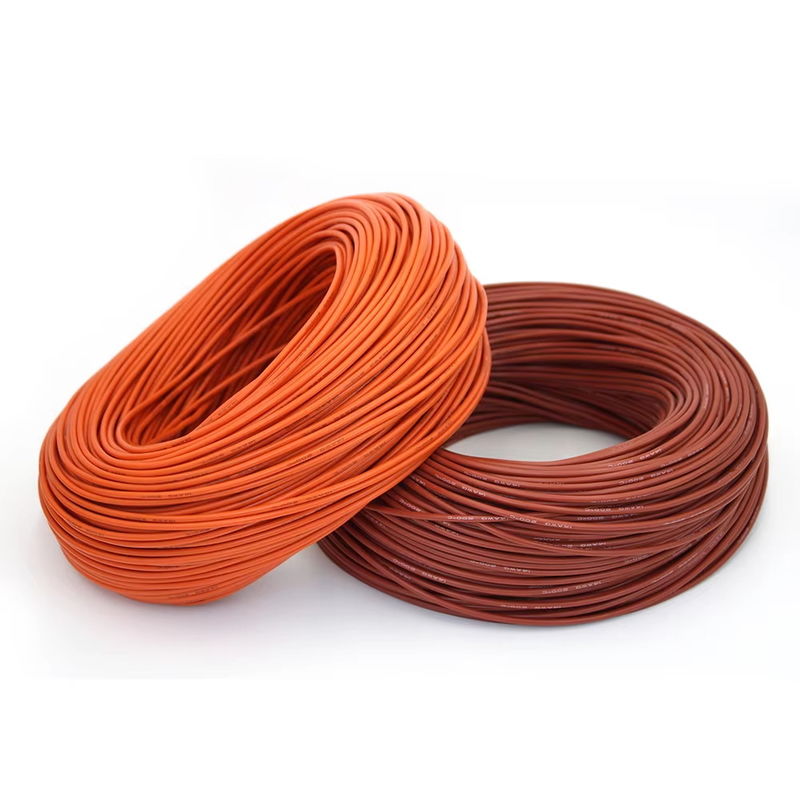

| Nazwa produktu | Amerykański standard GXL, samochodowy drut niskiego napięcia usieciowany napromienianiem z poliolefiny |
| Dyrygent | Skrętka z cynowanej miedzi 20AWG ~ 8AWG lub goła miedź |
| Izolacja | Poliolefina usieciowana (XLPE); izolacja z elastomeru termoplastycznego, zgodna z normami środowiskowymi ROHS i REACH |
| Temperatura znamionowa | 125°C |
| Temperatura pracy | -40 ℃ ~ 155 ℃ |
| Napięcie znamionowe | 50 V |
| Testy środowiskowe | Jest zgodny z dyrektywą środowiskową UE RoHS i przeszedł testy SGS |
| Uszczelka | 500m/rolka |
| Aplikacje | Przewody połączeniowe niskiego napięcia do wewnętrznych instalacji elektrycznych pojazdów; przewody połączeniowe do urządzeń i przyrządów elektrycznych samochodów, motocykli i innych pojazdów |
| Marka | LINKE | Przekrój poprzeczny (mm²) | 0,01–500 mm² |
| Grubość drutu (AWG) | [np. 24AWG, 28AWG] | Dyrygent | Miedź cynowana / miedź goła, w oparciu o wymagania klienta |
| Materiał izolacyjny | PVC/TPU/guma silikonowa/PE/PP/XLPE/Nylon/inne | Materiał kurtki | [PVC/PU/guma/oplot/itp.] |
| Certyfikaty | RoHS/REACH/UL/CE/IP68/itp | Długość niestandardowa | [np. 1 m, 3 stopy, 5 m ± 5% tolerancji] |
| Typ kabla | [Medycyna/zasilanie/audio/koncentryczne/elektryczne/motoryzacyjne/magazynowanie energii//itp.] | Zastawianie | [Tarcza ekranowana/nieekranowana/tarcza oplotowa] |
| Impedancja | [np. 75 Ω (dla kabli koncentrycznych)] | Druk/Logo | [Tekst/Etykieta/Logo, maks. 20 znaków] |
| Promień zgięcia | [np. ≥5× średnica kabla] | Aktualna ocena | [np. 5A] |
| Napięcie znamionowe | [np. 30 V AC/DC] | Materiał złącza | [Pozłacane/niklowane/mosiądz/itp.] |
| Złącza | [np. USB typu C, gniazdo 3,5 mm, RJ45] | Kurtka | GUMA XLPE, PE lub PCV |
| Czas dostawy | 7-14 dni od potwierdzenia zamówienia | Zabarwienie | [Czarny/biały/czerwony/niestandardowy Pantone/itp.] |
| temperatura | Minus-70 ℃ do 350 ℃ (-70 ℃ ~ 350 ℃) | Pakiet | Rolka/pudełko/talerz/niestandardowe |
| Usługi pomocnicze | kable niestandardowe, rozwiązania typu end-to-end, w tym precyzyjne cięcie, zaciskanie i montaż końcówek (określ materiał, np. miedź/niklowana) | ||
Niezależne laboratorium • Kompletne wyposażenie badawcze • Pełna kontrola jakości
Testujemy każdy produkt według rygorystycznych standardów, aby zapewnić najwyższą jakość i niezawodne działanie.
| NIE. | Przedmiot testowy | Warunek testowy | Wymaganie testowe | Dane testowe | Wynik |
|---|---|---|---|---|---|
| 1 | Inspekcja konstrukcji | 1. Przestrzegaj tabeli rozmiarów przewodów 2. Minimalna grubość ≥ 80% średniej grubości |
Przestrzegać tabeli rozmiarów przewodów | Patrz zapis testu | Przechodzić |
| 2 | Szok termiczny | Nawinąć próbkę na żelazny pręt o określonej wielkości, umieścić w piecu do starzenia w określonej temperaturze na 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, następnie obserwować próbkę | Brak pęknięć na powierzchni próbki | Żadnych pęknięć | Przechodzić |
| 3 | Odkształcenie cieplne | 1. Zmierz grubość próbki (zaznacz pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu do starzenia w celu wstępnego podgrzania w określonej temperaturze na 1 godzinę 3. Umieścić próbkę pod kolumną ciśnieniową uchwytu testowego na 1 godzinę 4. Ponownie zmierz grubość próbki w tym samym miejscu |
1. Próbka nie może zostać pęknięta przez kolumnę ciśnieniową lub odsłonięty przewodnik 2. Redukcja grubości ≤ 50% |
Patrz zapis testu | Przechodzić |
| 4 | FT2 | Zastosuj jednorazowo standardowy płomień na wysokości 125 mm | 1. Płomień nie może rozprzestrzeniać się na całej długości 2. Płomień nie może przedostać się na pobliskie materiały łatwopalne |
Patrz zapis testu | Przechodzić |
| 5 | Starzenie się | 1. Weź pięć odcinków osłony o długości 200 mm 2. Umieścić próbki w piecu do starzenia w temperaturze 158°C na 168 godzin 3. Po pobraniu próbek umieścić je w temperaturze pokojowej 23±5℃ na 16 godzin, następnie sprawdzić wydłużenie przy zerwaniu i wytrzymałość na rozciąganie |
1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem |
Patrz zapis testu | Przechodzić |
| 6 | Zimny zakręt | Przechowywać próbkę w komorze niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na żelazny pręt o określonym rozmiarze z określonymi zwojami, zakończyć uzwojenie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej | Brak pęknięć na powierzchni próbki | Żadnych pęknięć | Przechodzić |
| 7 | Rezystancja przewodnika | Zmierz rezystancję 1-metrowego przewodu rdzeniowego za pomocą miernika rezystancji prądu stałego | Przy 20℃ rezystancja 8AWG ≤ 2,23Ω/km | Patrz zapis testu | Przechodzić |
Linke Cable Technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz zapewnia profesjonalne rozwiązania dla Cable&Wire, szczególnie dla różnych klientów z branży. Zawiera:
Linke Cable posiada zróżnicowane możliwości rozwoju produktów i możliwości techniczne, aby wspierać zróżnicowane potrzeby klientów. Uzyskaliśmy autoryzację produktu: UL 758, CCC, RoHs, REACH, CE; Posiadamy następujący system zarządzania jakością: ISO 9001-2015 (Wszystkie produkty); ISO 13485 (aparatura i instrumenty medyczne), IATF 16949 (przemysł motoryzacyjny).
