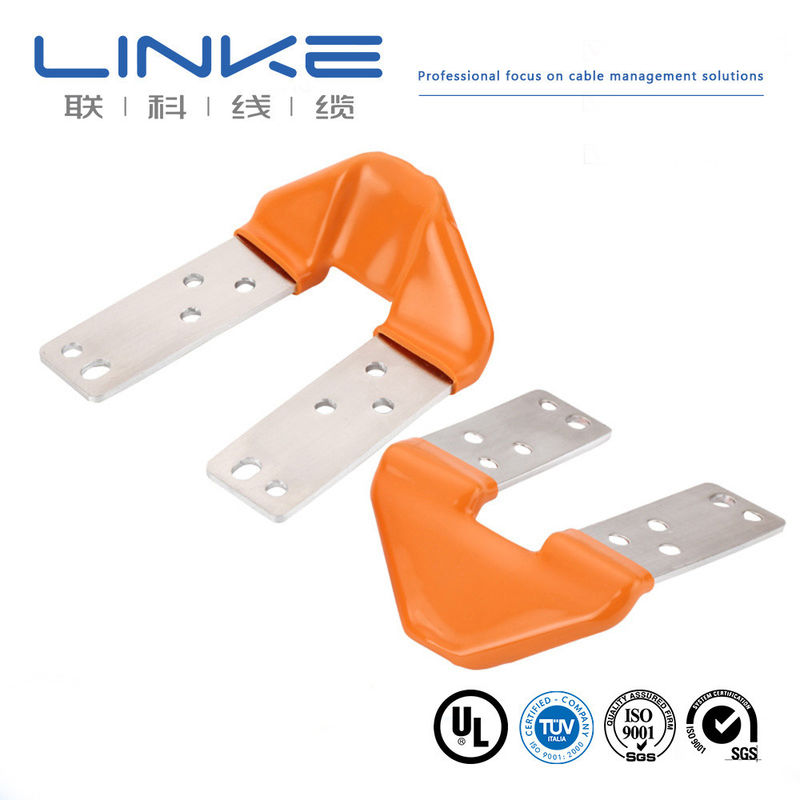

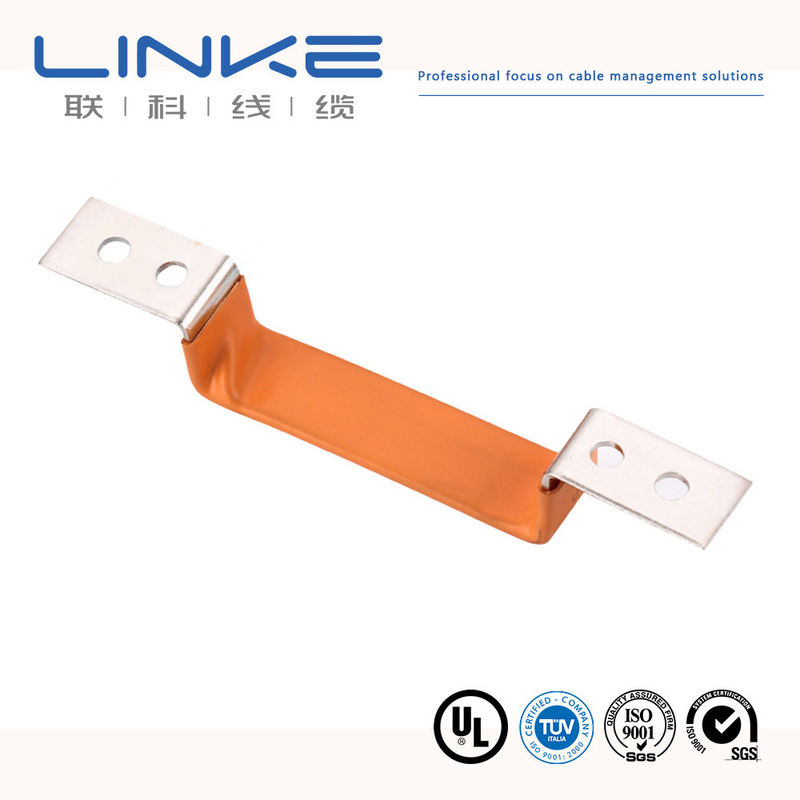

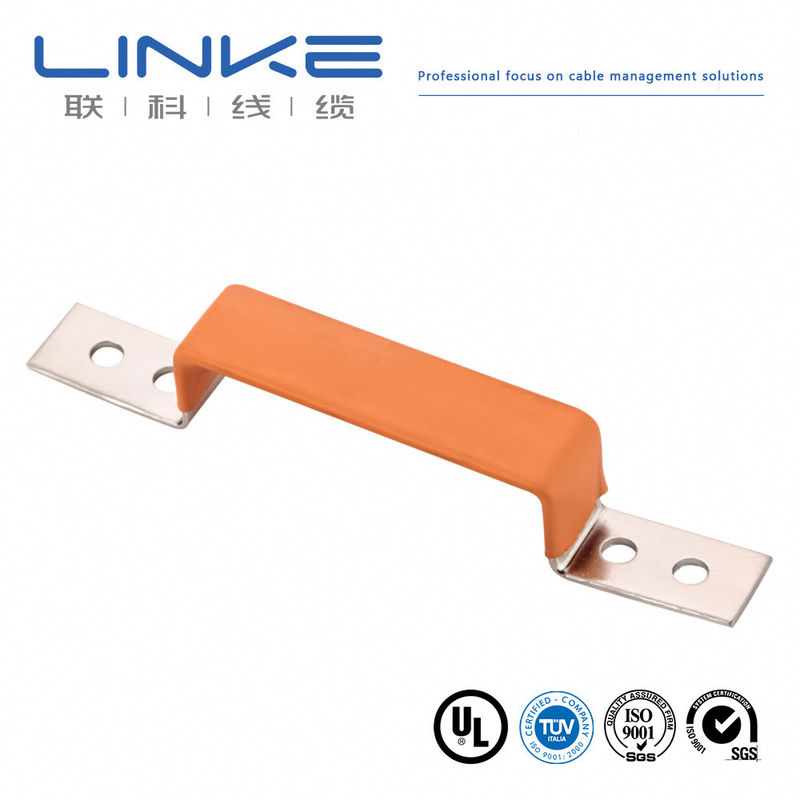

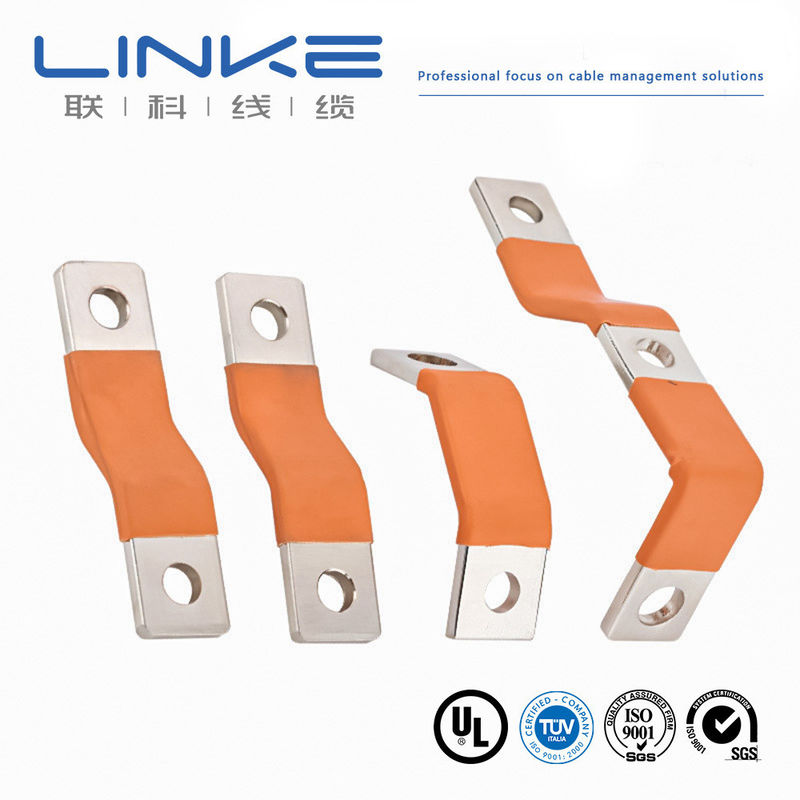

Izołowany, niestandardowy, elastyczny, płaski, miedziany sztylet dla baterii o pojemności 1200A

Elastyczne szyny zbiorcze są produkowane przez lutowanie ze sobą części folii miedzianej, z wykorzystaniem 99,9% czystej miedzi. Taka konstrukcja zapewnia doskonałą przewodność przy minimalnych zanieczyszczeniach, podczas gdy laminowane szyny miedziane oferują zwiększoną powierzchnię przenoszenia prądu.

Zakres grubości: od 0,05 mm do 0,3 mm. Powierzchnie styku mogą być cynowane lub posrebrzane zgodnie z wymaganiami użytkownika. Wydajność prądowa jest obliczana na podstawie jednego pasa dzianiny o efektywnym prądzie obciążenia 4A. Przewodniki miedziane o różnych przekrojach mają różne parametry. Większe przekroje mogą być wielowarstwowe lub konfigurowane jako zestawy.

• Rezystancja: 0,00001 Ω
• Przewodność: 57%
• Grubość pojedynczej warstwy folii miedzianej: 0,1/0,2/0,3/0,5/1,0 mm (odpowiednia grubość doradzana na podstawie konstrukcji szyny zbiorczej)
• Materiał izolacyjny: powłoka zanurzeniowa z PVC o doskonałej wydajności, odpowiednia do szyn zbiorczych o specjalnych kształtach, odporna na pękanie podczas wielokrotnego zginania
• Wydajność izolacji: PE i PVC działają dobrze, przy czym powłoka zanurzeniowa z PVC jest lepsza od rurek termokurczliwych PE
• Palność/Odporność ogniowa: UL94-V-0 lub dostosowana do Twoich wymagań
• Platerowanie powierzchni: dostępne opcje niklowania, cynowania lub posrebrzania
• Grubość platerowania: zazwyczaj od 3 um do 12 um lub na zamówienie
• Testowanie w komorze solnej: nikiel wytrzymuje 240 godzin w neutralnym środowisku (srebro i cyna mają niższą odporność)
• Test zginania: wytrzymuje 10 000 zgięć pod kątem 15 radianów bez pękania lub łamania
• Temperatura pracy: -45°C do +150°C
• Wytrzymałość na rozciąganie folii miedzianej: ≥500N

Wyniki testów rękawów zanurzeniowych z PVC:

• 3500VDC przez 30s przy grubości 1,5 mm: prąd upływu 0,025 MA
• 5000 VAC przez 30s do 60s przy grubości 1,8 mm do 2,0 mm: prąd upływu 0,065 MA

Dostarczamy niestandardowe rozwiązania oparte na Twoich specyficznych wymaganiach dotyczących napięcia roboczego.

Testy różnią się w zależności od przekroju elastycznej szyny zbiorczej. Na życzenie dostarczamy kompletne raporty z testów wzrostu temperatury przed dostawą.

• Czas wyceny: 1-3 dni robocze po otrzymaniu zapytania
• Dostawa próbek/zamówień próbnych: 5-15 dni roboczych w zależności od konstrukcji szyny zbiorczej i procesu produkcyjnego

• Zarządzanie jakością: Przemysł motoryzacyjny IATF 16949
• Ekologiczne: zgodne z ROHS, REACH

Przewodnik: Elastyczny, wyżarzany drut miedziany

Izolacja: Miedź

Kolory płaszcza: czarny, pomarańczowy, czerwony, żółty, niebieski (pojedyncza i podwójna izolacja)

Rozmiary SQ MM (styl europejski): konfigurowalne

Rozmiary AWG (styl północnoamerykański): konfigurowalne

Zakres temperatury: konfigurowalny

Przewodnik: Elastyczny, wyżarzany drut miedziany

Izolacja: Silikon

Kolory płaszcza: czarny, pomarańczowy, czerwony, żółty, niebieski (pojedyncza i podwójna izolacja)

Rozmiary SQ MM: od 4 mm² do 240 mm²

Rozmiary AWG: 0AWG-10AWG

Zakres temperatury: -60°C do 200°C
