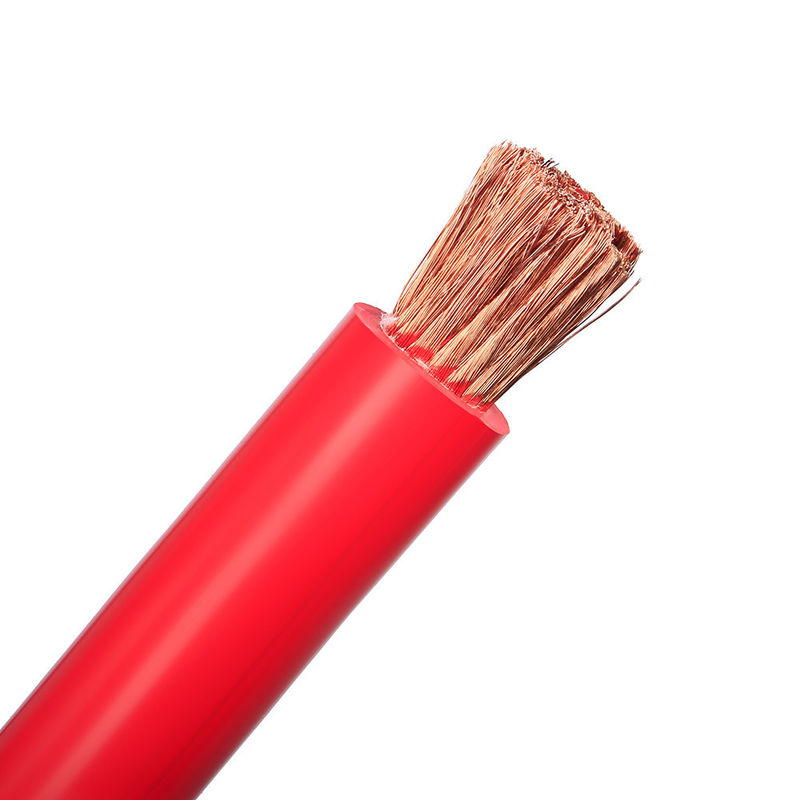

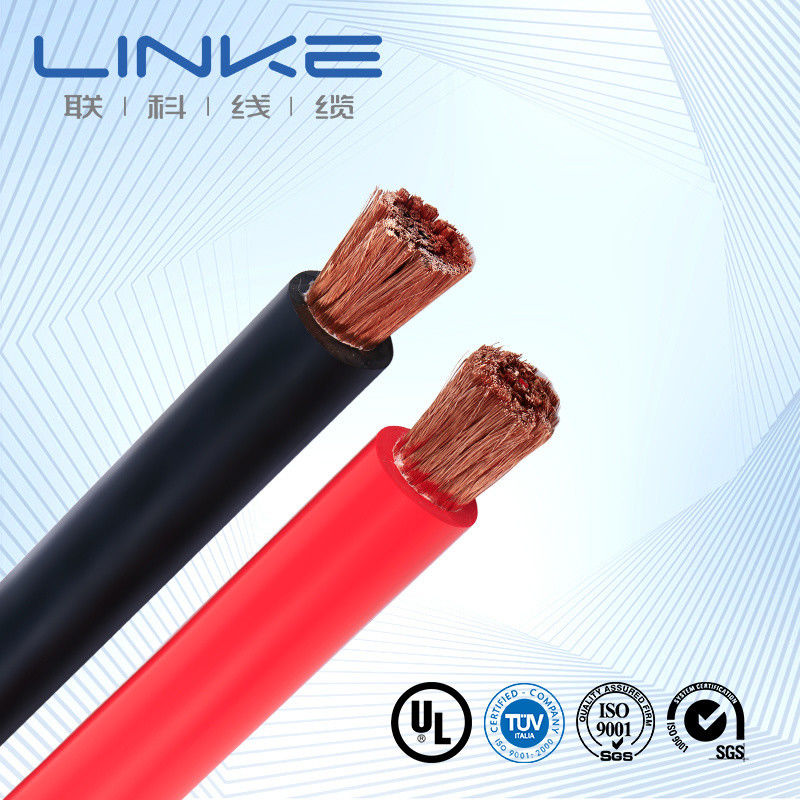

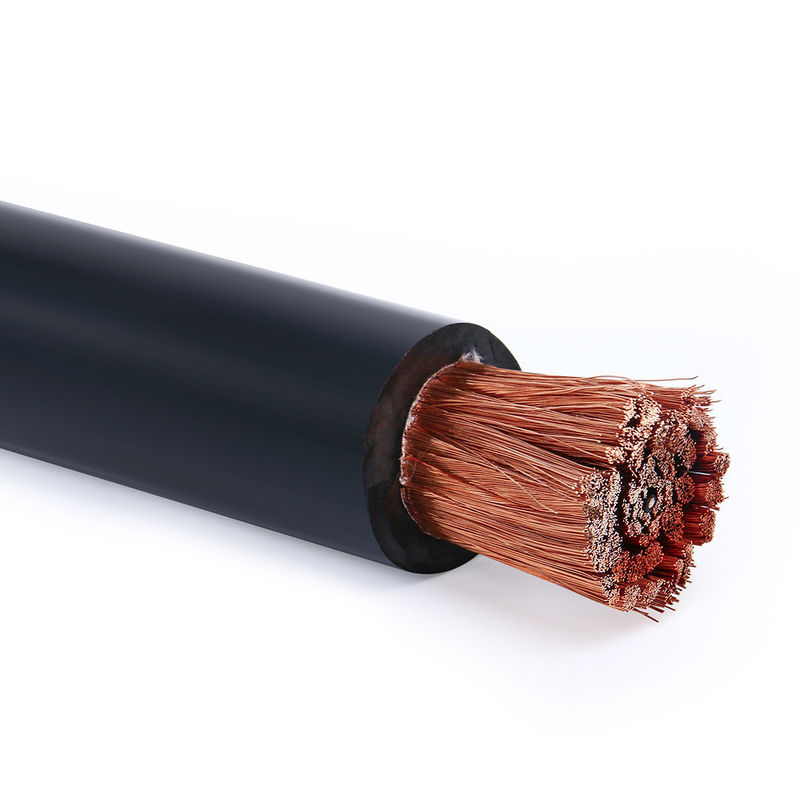

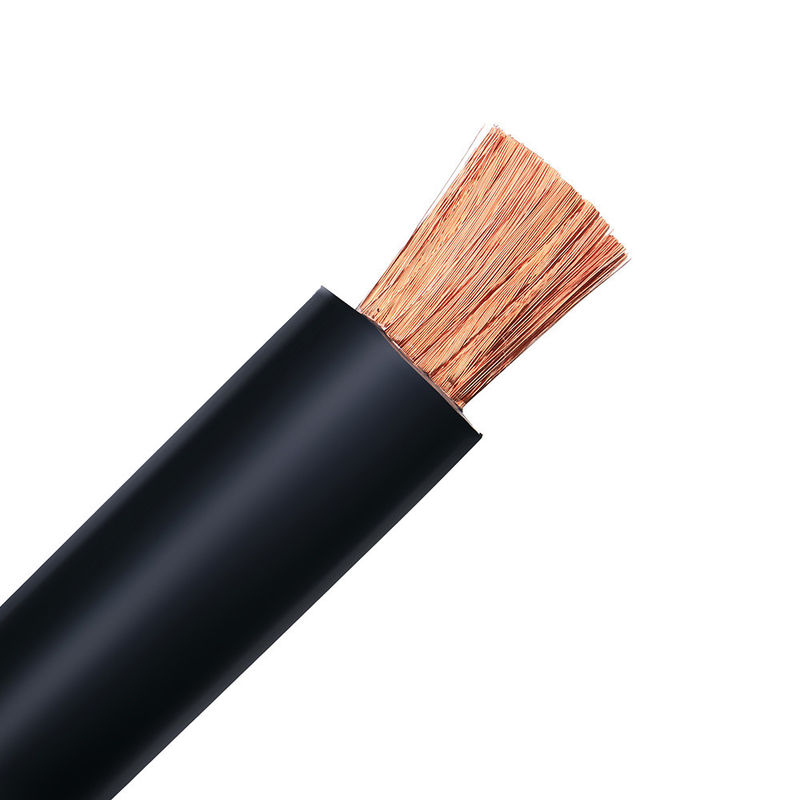

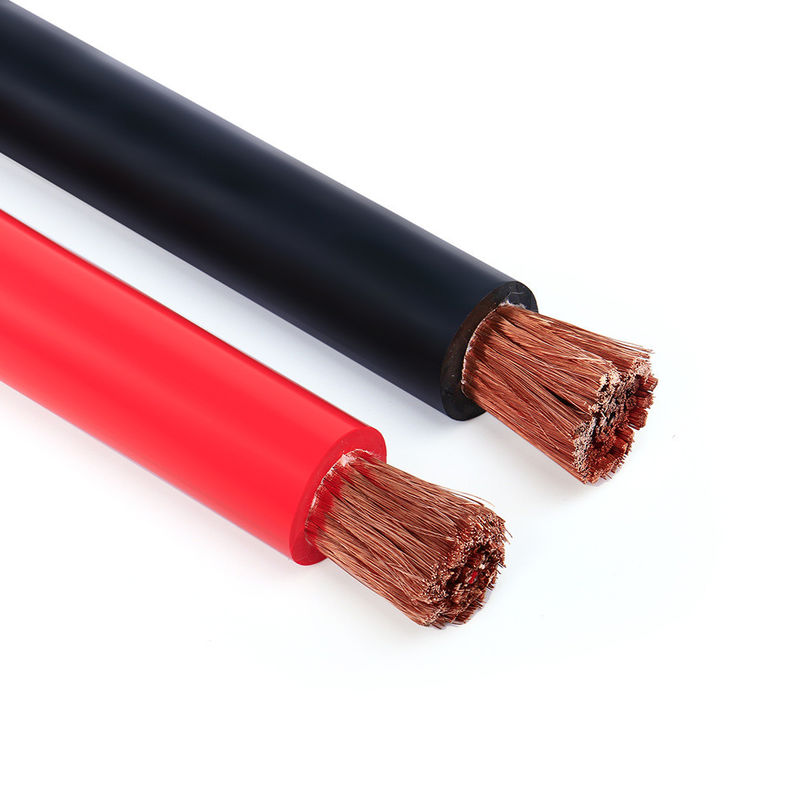

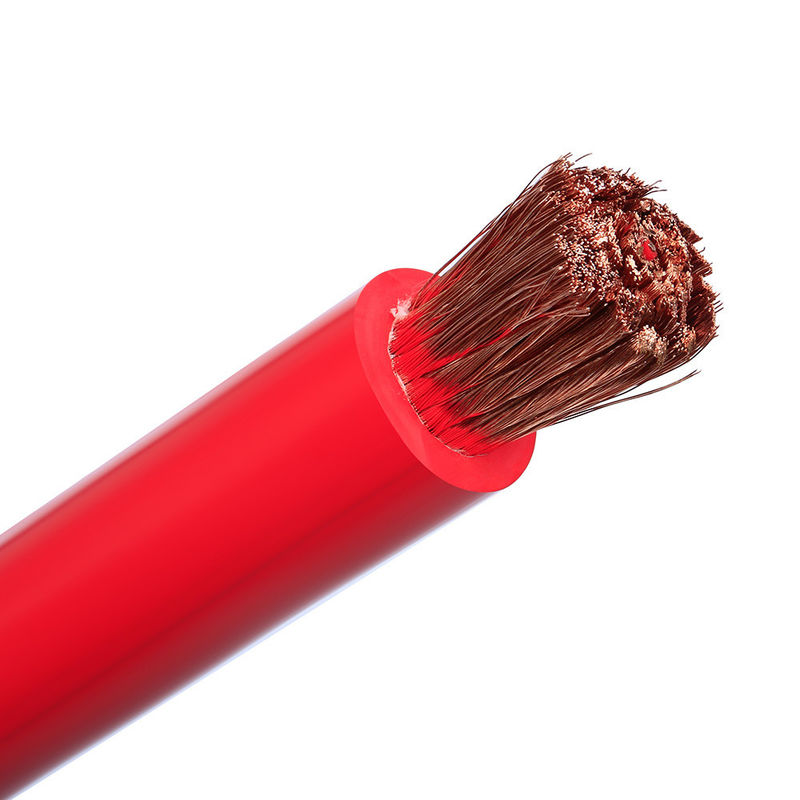

Kabel z gumy silikonowej 8 10 12 14 16AWG

Systemy akumulatorów i okablowania są sercem wszystkich samochodów, niezależnie od tego, czy są napędzane tradycyjnymi silnikami spalinowymi (ICE), czy stanowią siłę napędową pojazdów hybrydowych lub elektrycznych (HEV i EV).

W tradycyjnych silnikach ICE kable muszą wytrzymywać ogromne wahania temperatur pod maską i dlatego muszą być doskonale izolowane i ognioodporne w bardzo wysokich temperaturach.

Pojazdy elektryczne wymagają coraz większej liczby kabli, aby zapewnić przewodność i zarządzać skokami temperatury spowodowanymi dużym przepływem energii elektrycznej. Ze względu na ogromną ilość kabli i złożoność ich wzajemnych połączeń w obudowie silnika, kable EV muszą być również lekkie i bardzo elastyczne.

Ostatecznie pojazdy hybrydowe muszą wytrzymywać zarówno ciepło generowane przez silnik spalinowy, jak i zapewniać zasilanie silników elektrycznych w bardzo ograniczonej przestrzeni.

Główną zaletą gumy silikonowej jako preferowanego materiału izolacyjnego dla kabli akumulatorowych jest ich niezrównana zdolność, w porównaniu do wszystkich innych materiałów izolacyjnych (PVC, polietylen itp.), do wytrzymywania ogromnych wahań temperatury od -60°C do +250°C. Materiały izolacyjne kabli są testowane pod kątem stabilności w temperaturze 200°C przez 3000 godzin lub 180°C przez 3000 godzin (w zależności od wymagań). Oznacza to, że mogą dostosować się do ciepła generowanego przez tradycyjne silniki i optymalizować systemy zarządzania termicznego (TMS) pojazdów elektrycznych, tj. zdolność do kontrolowania całego systemu temperaturowego systemów zasilanych akumulatorowo i optymalizacji transferu ciepła i mocy, przewodzenia i konwekcji, w celu zmniejszenia ucieczki termicznej.

Elastyczność jest kolejnym kluczowym powodem stosowania gumy silikonowej do kabli akumulatorowych. Jest to ważny czynnik dla całej branży motoryzacyjnej, zarówno dla producentów OEM, jak i producentów części, przy projektowaniu i montażu ich silników, które mają coraz bardziej skomplikowane okablowanie w bardzo ciasnych obudowach silników, często wymagające zakrzywień w kształcie litery U lub spinki do włosów do połączenia różnych części silnika. Ta elastyczność jest ważnym czynnikiem w skracaniu czasu przetwarzania produkcyjnego i poprawie wydajności.

Materiały izolacyjne z silikonu do kabli samochodowych są bardzo lekkie w porównaniu do innych materiałów spełniających wysokie wymagania temperaturowe, przyczyniając się tym samym do oszczędności energii i poprawy wpływu na środowisko we wszystkich samochodach, a w szczególności w pojazdach elektrycznych, zwiększając ich ogólny poziom autonomii, co jest głównym kryterium wydajności dla konsumentów.

Materiały izolacyjne z silikonu zapewniają również najwyższy poziom bezpieczeństwa ze względu na ich właściwości ognioodporne i unikalną zdolność do samogaszenia, zapobiegając rozprzestrzenianiu się płomieni, gdy te zapalą się w obudowie silnika.

Marka	LINKE	Przekrój (mm²)	0,01-500 mm²
Przekrój drutu (AWG)	[np. 24AWG, 28AWG]	Przewodnik	Miedź cynowana / goła miedź, w zależności od wymagań klienta
Materiał izolacyjny	PVC/TPU/Guma silikonowa/PE/PP/XLPE/Nylon/inne	Materiał płaszcza	[PVC/PU/Guma/Oplot/itp.]
Certyfikaty	RoHS/REACH/UL/CE/IP68/itp.	Długość niestandardowa	[np. 1m, 3ft, 5m ±5% tolerancji]
Typ kabla	[Medyczny/Zasilający/Audio/Koncentryczny/Elektryczny/Samochodowy/Magazynowanie energii//itp.]	Ekranowanie	[Ekranowany/Nieekranowany/Ekranowanie oplotem]
Impedancja	[np. 75Ω (dla kabli koncentrycznych)]	Nadruk/Logo	[Tekst/Etykieta/Logo, maks. 20 znaków]
Promień gięcia	[np. ≥5× średnicy kabla]	Prąd znamionowy	[np. 5A]
Napięcie znamionowe	[np. 30V AC/DC]	Materiał złącza	[Pozłacany/Niklowany/Mosiądz/itp.]
Złącza	[np. USB Type-C, 3,5 mm Jack, RJ45]	Płaszcz	XLPE lub PE lub PVC GUMA
Czas dostawy	7-14 dni po potwierdzeniu zamówienia	Kolory	[Czarny/Biały/Czerwony/Niestandardowy Pantone/itp.]
temperatura	Od -70°C do 350°C (-70°C ~ 350°C)	Opakowanie	Rolka/pudełko/płyta/niestandardowe
Wspierane usługi	multicolumn {3}{l}{niestandardowy kabel, kompleksowe rozwiązania, w tym precyzyjne cięcie, zaciskanie i instalacja końcówek (określić materiał, np. miedź/niklowana)

Testujemy każdy produkt według ścisłych standardów, aby zapewnić najwyższą jakość i niezawodne działanie.



Nr	Przedmiot testu	Warunki testu	Wymagania testowe	Dane testowe	Wynik
1	Kontrola struktury	1. Zgodność z tabelą rozmiarów drutu 2. Minimalna grubość ≥ 80% grubości średniej	Zgodność z tabelą rozmiarów drutu	Patrz protokół testowy	Zaliczone
2	Szok termiczny	Nawinąć próbkę na pręt żelazny o określonym rozmiarze, umieścić w piecu starzeniowym w określonej temperaturze przez 1 godzinę, schłodzić próbkę do temperatury pokojowej przez co najmniej 30 minut, a następnie obserwować próbkę	Brak pęknięć na powierzchni próbki	Brak pęknięć	Zaliczone
3	Odkształcenie cieplne	1. Zmierzyć grubość próbki (zaznaczyć pozycję pomiaru) 2. Umieścić próbkę i przyrząd testowy w piecu starzeniowym w celu podgrzania do określonej temperatury przez 1 godzinę 3. Umieścić próbkę pod kolumną nacisku przyrządu testowego na 1 godzinę 4. Ponownie zmierzyć grubość próbki w tej samej pozycji	1. Próbka nie może pękać pod wpływem kolumny nacisku ani odsłaniać przewodu 2. Zmniejszenie grubości ≤ 50%	Patrz protokół testowy	Zaliczone
4	FT2	Zastosować standardowy płomień na wysokości 125 mm raz	1. Płomień nie może rozprzestrzeniać się wzdłuż jego długości 2. Płomień nie może rozprzestrzeniać się na pobliskie materiały łatwopalne	Patrz protokół testowy	Zaliczone
5	Starzenie	1. Wziąć pięć odcinków osłony o długości 200 mm 2. Umieścić próbki w piecu starzeniowym w temperaturze 158°C przez 168 godzin 3. Po wyjęciu próbek, umieścić je w temperaturze pokojowej 23±5°C przez 16 godzin, a następnie przetestować wydłużenie przy zerwaniu i wytrzymałość na rozciąganie	1. Wydłużenie przed starzeniem ≥ 300%, wydłużenie po starzeniu ≥ 80% wydłużenia przed starzeniem 2. Wytrzymałość na rozciąganie przed starzeniem > 1,41 kg/mm², wytrzymałość na rozciąganie po starzeniu ≥ 80% wytrzymałości przed starzeniem	Patrz protokół testowy	Zaliczone
6	Zginanie na zimno	Przechowywać próbkę w skrzynce niskotemperaturowej w określonej temperaturze przez 4 godziny, nawinąć próbkę na pręt żelazny o określonym rozmiarze z określoną liczbą zwojów, zakończyć nawijanie w ciągu 30 sekund po wyjęciu próbki ze skrzynki niskotemperaturowej	Brak pęknięć na powierzchni próbki	Brak pęknięć	Zaliczone
7	Rezystancja przewodu	Zmierz rezystancję metrowego rdzenia przewodu za pomocą miernika rezystancji DC	W temperaturze 20°C, rezystancja 8AWG ≤ 2,23 Ω/km	Patrz protokół testowy	Zaliczone

Linke cable technology (DongGuan) Co. Ltd. koncentruje się na badaniach i rozwoju oraz

dostarcza profesjonalne rozwiązania dla branży kabli i przewodów, szczególnie dla

różnych klientów przemysłowych. Obejmuje to:



Kabel do robota humanoidalnego,

Kabel zasilający/danych AI,

Kabel półprzewodnikowy/przemysłowy automatyczny,

Kabel czujnika,

Kabel do nowych źródeł energii,

Przewód do medycyny estetycznej,

Kabel UL,



Linke Cable posiada zdywersyfikowane możliwości rozwoju produktów i zdolności techniczne do wspierania zdywersyfikowanych

potrzeb klientów. Uzyskaliśmy następujące autoryzacje produktów: UL 758,CCC,RoHs,REACH,CE; Uzyskaliśmy następujący system zarządzania jakością

:ISO 9001-2015(Przemysł motoryzacyjny) Certyfikaty(

Przemysł motoryzacyjny),IATF 16949(Przemysł motoryzacyjny) Certyfikaty



Przeszliśmy UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269

• (Pojedynczy przewód, izolacja termoplastyczna)
• UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517,
• UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
• ISO9001 i ISO13485, TS16949
• CNR - Materiał do okablowania urządzeń,
• Pojedynczy kabel z izolacją z PVC, znamionowy 105°C, 1000V, Klasa I, Grupa A, B lub AB, FT1 i/lub FT2.
• Kabel z płaszczem z PVC, nienintegrowany, znamionowy 105°C, 1000V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2.
• Kabel z płaszczem z TPU, nienintegrowany, znamionowy 80°C, 300V, Klasa I, Klasa lub Klasa I/II, Grupa A, B lub AB, FT1 i/lub FT2
• CERTYFIKACJA LINKE UL

Pojedynczy przewód, izolacja termoplastyczna

1. Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca. Zapraszamy do odwiedzenia nas. Odbierzemy Cię z Shenzhen.

   Jak mogę otrzymać próbkę do testowania jakości?

2. Próbki są dla Ciebie bezpłatne. Nowi klienci są zobowiązani do pokrycia kosztów kuriera.

   Jakie jest Twoje minimalne zamówienie?

3. Zazwyczaj 100m. Jednak kabel jest bardzo ciężki. Lepiej zamówić odpowiednią ilość, aby uniknąć wysokich kosztów transportu. Transport morski jest najlepszą opcją.

   Czy mogę otrzymać zniżkę?

4. Zależy to od Twojej ilości. Możemy udzielić zniżki i pokryć koszty transportu. Proszę o kontakt.

   Czy Twoja firma akceptuje produkcję OEM?

5. Tak, możemy wydrukować nazwę Twojej firmy, a nawet stworzyć spersonalizowaną kartę jakości, aby promować Twoją firmę.

   Aby uzyskać więcej informacji, prosimy o kontakt!
