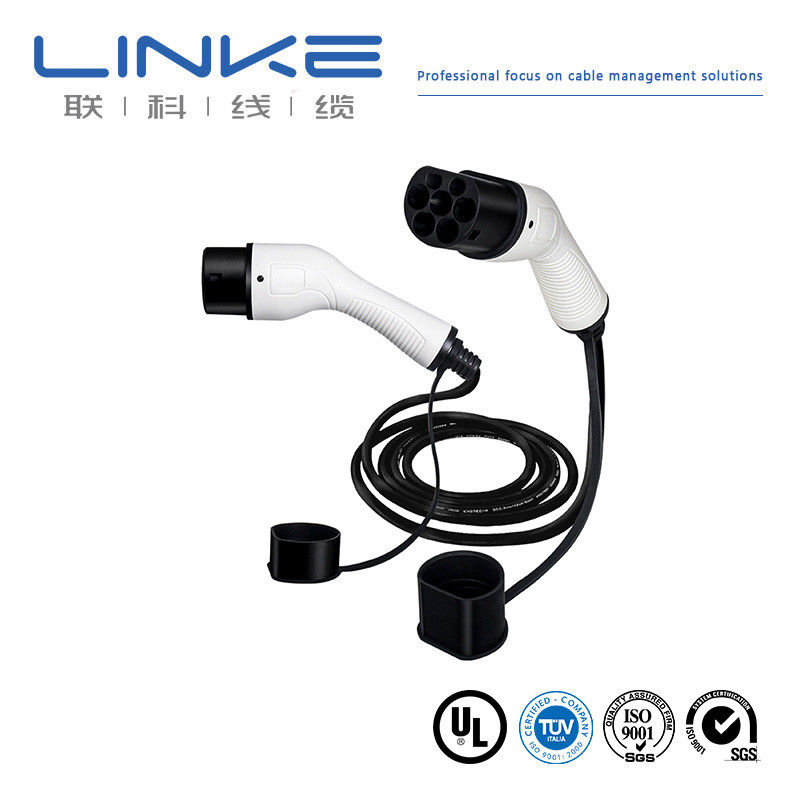

Niestandardowy 310S Wysokonapięciowy 380V kabel ładowania EV z gołym przewodnikiem miedzianym do zastosowań w zakresie energii odnawialnej

1c*10AWG Kabel ładowania EV

Kabel ładowania elektrycznego 5p

Kabel ładowania EV 32A

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

Linke

Orzecznictwo:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Nr modelu:

LK-EV104

Typ wtyczki:

IEC 62196-2 (typ 2), SAE J1772 typ 1

Dyrygent:

Naga miedź

Kurtka:

PCV

Używać:

Ładowanie

Typ:

Powolna stacja ładowania pojazdów elektrycznych

Pakiet Transportowy:

Rolka

Rozmiar opakowania:

50,00 cm * 50,00 cm * 50,00 cm

Woltaż:

380 V

Kolor:

Czarny

Próbki:

1000 USD/SZT. 1 SZT. (Min. zamówienie) |

Personalizacja:

Dostępny

Materiał przewodnika:

miedź/miedź cynowana

Typ przewodnika:

Skręcony drut

Materiał zewnętrzny:

dostosuj: PVC, PE, LSFOH, guma silikonowa

materiały izolacyjne:

dostosuj: PVC, PE, XLPE, EPR, SIR

Napięcie znamionowe:

300-600 V

temperatura znamionowa:

-60 ± 200 ℃

Kolor:

Dostosuj

Typ:

Bezludny

Orzecznictwo:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakiet:

Przez Rolkę

Rdzeń:

Wiele

Czas realizacji:

7-15 dni

Podkreślić:

1c*10AWG Kabel ładowania EV

Kabel ładowania elektrycznego 5p

Kabel ładowania EV 32A

Warunki płatności i wysyłki

Minimalne zamówienie

1000 metrów

Cena

Zbywalny

Szczegóły pakowania

Zgodnie z wymaganiami

Czas dostawy

7-15 dni

Zasady płatności

Zalicz 30% depozytu i wyślij po otrzymaniu 70% płatności końcowej

Możliwość Supply

50000 m / dzień

ZAŁĄCZONE PRODUKTY

Wideo

Izołowany, niestandardowy, elastyczny, płaski, miedziany sztylet dla baterii o pojemności 1200A

Najlepszą cenę

Wideo

1200A AMP Wyizolowany miedziany sztab z dostosowalną izolacją i wysoką przewodnością dla urządzeń elektrycznych próżniowych

Najlepszą cenę

Wideo

Dostosowany ekranowany kabel danych CAT6 FTP z ognioodporną osłoną LSZH do szybkiej transmisji danych

Najlepszą cenę

Wideo

Dostosowany kabel sterowniczy z izolacją PVC i cynowanym miedzią do zastosowań przemysłowych

Najlepszą cenę

Skontaktuj się z nami

86-0769-81776230

86-18665106395

sales@linkecable.com

Skontaktuj się teraz

Opis produktu

Przewód słoneczny 310S EV-PTC

Wysokonapięciowy przewód elektryczny do ładowania akumulatorów fotowoltaicznych i zastosowań w zakresie nowych energii odnawialnych.

Specyfikacja produktu

Nazwa kabla	Kabel elektryczny
Specyfikacja kabla	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)
Zgodność	Zgodność z RoHS

Szczegóły dotyczące konduktora

Pozycja	Materiał	Wielkość	Przedawkowanie.
A: 2C×80mm2	Włókiennicze	2580/0,20 ±0,008 mm	120,40±0,25 mm
B: 1C × 25 mm2	Włókiennicze	798/0,20 ±0,008 mm	70,00±0,20 mm
C: 1C × 4 mm2	Włókiennicze	224/0,15±0,008mm + 10/1# Tinsel+1000D Kevlar	20,70±0,15 mm
D: (3C × 0,75 mm2) ((P2)	Włókiennicze	40/0.15±0.008mm + 10/0.19mm Tinsel+200D Kevlar	10,40±0,10 mm
E: (7C × 0,75 mm2)	Włókiennicze	40/0.15±0.008mm + 10/0.19mm Tinsel+200D Kevlar	10,40±0,10 mm

Specyfikacje izolacji

Pozycja	Materiał	Min. Średnia grubość	Min. grubość w dowolnym punkcie	Przesada.
A-E	Termoplastyczne (EF2585,85±3A)	10,60 mm - 0,50 mm	10,34 mm - 0,35 mm	150,60±0,40 mm - 2,50±0,10 mm

Charakterystyka elektryczna

Nomienna napięcie:1000 V prądu stałego

Temperatura nominalna:Żakiet -40~90°C, izolacja -40~125°C

Maksymalny opór przewodnika (20°C):A:00,242Ω/km B:00,78Ω/km C:40,95Ω/km D&E:26Ω/km

Włókno izolacyjne wytrzyma:AC 2,5kV/5min, prąd przecieku ≤5mA

Kompletny kabel Wytrzymałość napięcia:AC 3,5 kV/15min, prąd przecieku ≤5mA

Min. odporność izolacyjna (20°C):500MΩ.km

Właściwości fizyczne

Wytrzymałość na rozciąganie:≥ 20 MPa

Wydłużenie:≥ 300%

Badanie ciśnienia w wysokiej temperaturze:≤ 50%

Badanie uderzenia cieplnego:Bez pęknięć.

Badanie płomienia:GB/T 18380.12-2008

Min. promień zgięcia:6×OD

Odporność na ścieranie:≥ 2000 razy

Cechy konstrukcji kable

/Konduktor:Włókna miedziane o elastycznej, gołej, wygrzewanej warstwie
Izolacja:Silikon
Opcje kolorów:Czarna, pomarańczowa, czerwona, żółta, niebieska kurtka
Dostępne opcje jedno- i podwójnej izolacji
Rozmiary SQ MM (w stylu europejskim):4 mm kwadratowych do 240 mm kwadratowych
Wielkości AWG (styl północnoamerykański):0AWG-10AWG
Szeroki zakres temperatur:-60 do 200°C
Widoczność niskiej lepkości

Niestandardowy 310S Wysokonapięciowy 380V kabel ładowania EV z gołym przewodnikiem miedzianym do zastosowań w zakresie energii odnawialnej

Marka	W lewo	Sekcja poprzeczna (mm2)	0.01-500 mm2
Wskaźnik drutu (AWG)	[np. 24AWG, 28AWG]	Kierowca	Miedź w puszkach/miedź goła, w zależności od wymagań klienta
Materiał izolacyjny	PVC/TPU/kauczuk silikonowy/PE/PP/XLPE/Nylon/inne	Materiał do kurtki	[PVC/PU/Kauczuk/Praid/ itd.]
Certyfikaty	RoHS/REACH/UL/CE/IP68 itd.	Długość na zamówienie	[np. tolerancja 1m, 3ft, 5m ± 5%]
Rodzaj kabla	[Medyczne/Energetyczne/Audio/Koaxialne/Elektryczne/Automotive/Zapasowanie energii// itd.]	Osłony	[Ochrona/Nieochrona/Ochrona]
Impedancja	[np. 75Ω (w przypadku kabli skoaksialnych) ]	Drukowanie/logo	[Teks/Etiketa/Logo, maksymalnie 20 znaków]
Radiusz zgięcia	[np. średnica kabla ≥ 5 ×]	Obecny rating	[np. 5A]
Poziom napięcia	[np. 30V AC/DC]	Materiał złącza	[Złote/Nickelowane/Bramkowe/ itd.]
Złącza	[np. USB typu C, gniazdo 3,5 mm, RJ45]	Włóczno	XLPE lub PE lub PVC KAUTRY
Czas dostawy	7-14 dni po potwierdzeniu zamówienia	Kolory	[Czarny/Biały/Czerwony/Pantone/ itd.]
temperatury	Minus -70°C do 350°C ((-70°C ~ 350°C)	Pakiet	Rolowanie/sklatka/płytka/przeznaczenie
Usługi wspierające kablów na zamówienie, rozwiązań od końca do końca, w tym precyzyjnego cięcia, kręcania i montażu łopatek (określ materiał,np. miedź/nikel)

Certyfikacje jakości

UL1007 UL1185 UL1672 UL10070 UL10483 UL1015 UL1569 UL10012 UL10269 ISO9001 ISO13485 TS16949 CNR

Nasze produkty spełniają następujące międzynarodowe standardy:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (jednosprężnik, izolacja termoplastyczna)
Zastosowanie metody wzorcowej
Zastosowanie w odniesieniu do produktów objętych niniejszym rozporządzeniem:
ISO9001 i ISO13485, TS16949
CNR - Materiał okablowania urządzenia
Ekstruowany PVC izolowany pojedynczy, o temperaturze 105oC, 1000V, klasa I, grupa A, B lub AB, FT1 i/lub FT2
Kabel z płaszczem niezwiązanym z ekstrudującym PVC, o temperaturze 105°C, 1000V, klasa I, klasa I lub klasa I/II, grupa A, B lub AB, FT1 i/lub FT2
Kabel TPU niezwiązany z osłoną, wytrzaskany, o temperaturze 80 °C, 300 V, klasa I, klasa I lub klasa I/II, grupa A, B lub AB, FT1 i/lub FT2

Częste pytania

Jest pan producentem lub przedsiębiorstwem handlowym?

Jesteśmy profesjonalnym producentem. Możemy kontrolować Twoje zamówienie od początku do końca.

Skąd mogę dostać próbkę, żeby sprawdzić twoją jakość?

Próbki są bezpłatne, nowi klienci muszą zapłacić za koszt kuriera.

Jaka jest minimalna ilość zamówienia?

Normalnie 100m. Jednak kabel jest bardzo ciężki. Lepiej zamów odpowiednią ilość, aby uniknąć dużego ładunku. Transport morski jest najlepszą opcją.

Mogę dostać zniżkę?

To zależy od ilości. Możemy zrobić zniżkę i pozwolić na przewóz. Proszę nas skontaktować.

Czy pańska firma akceptuje produkcję OEM?

Tak, możemy wydrukować nazwę firmy, a nawet dostosować kartę jakości do promocji firmy.
